Systèmes de stockage des pellets

Pellets
Silo à sacs

Silo à sacs GWTS & GWT MAX

Le réservoir de tissu représente une solution d’espace de stockage prête à l’emploi, constituée d’un tissu séparateur de haute qualité et étanche à la poussière, avec un cadre en tube d’acier, où l’air s’échappe à travers le tissu filtrant. Hargassner propose une gamme de différents types et tailles de réservoirs de tissus pour les pellets – de 2 à 8,2 t de capacité de stockage.
Vous avez le choix entre une solution fixe (GWTS) ou « croissante » (GWT-MAX).

Les silos à sacs de granulés peuvent être placés dans les chaudières (en fonction des prescriptions en matière de construction), dans les pièces attenantes et dans les bâtiments. S’il est monté à l’extérieur, il doit être placé sur une surface dont la stabilité est garantie et recevoir en outre un habillage complet qui le protège des rayons UV et de l’humidité.

MAX volume maximal jusqu’à 7,6 tonnes, MAX utilisation maximale de l’espace, MAX sécurité opérationnelle maximale -> avec un espace requis minimum.

Chaudière à granulés avec réservoir de tissu GWT-MAX

Pour des capacités de stockage de 2,9 à 8,2 t de pellets.

Le silo à sacs GWT-MAX « en croissance » est doté d’un élément de base élastique avec des ressorts de traction. S’il est rempli, les éléments de suspension de la base sur le côté s’abaissent sous l’effet du poids des pellets. Cela permet de remplir le silo au maximum. Si le silo est vidé, la base est tirée vers le haut. En fin de compte, cela crée un plancher incliné sur quatre côtés qui permet de vider complètement le silo. Si nécessaire, plusieurs réservoirs de tissu peuvent également être reliés entre eux par une unité de commutation.

Pelletsanlage mit Gewebetank GWT-MAX | Hargassner

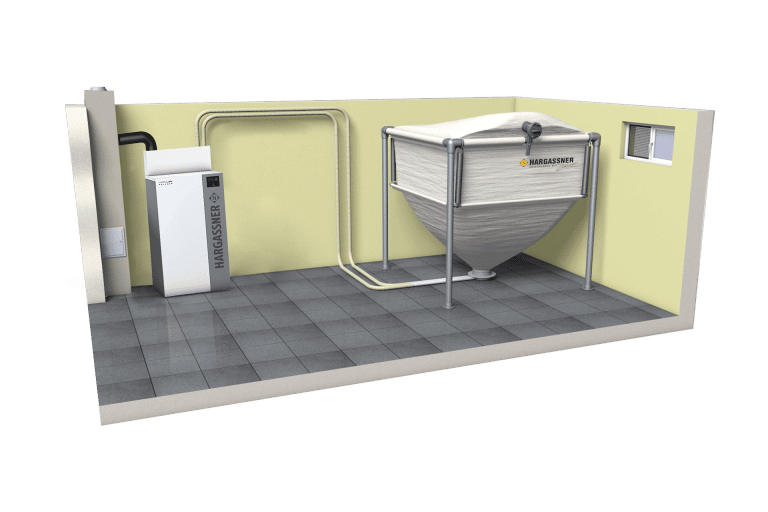

Installation de pellets avec réservoir de tissu GWTS

Pour des capacités de stockage de 2 à 6,5 t

Le silo à sacs GWTS, très stable, est équipé d’une extraction ponctuelle. Le plancher incliné sur quatre côtés garantit un vidage complet. Si nécessaire, plusieurs réservoirs de tissu peuvent également être reliés entre eux par une unité de changement.

Pelletsanlage mit Gewebetank GWTS | Hargassner

Film de protection contre les inondations pour GWT-MAX

Notre film de protection contre les inondations est efficace contre les inondations et les eaux souterraines jusqu’à une hauteur d’environ 1,5 m. Ce film hydrofuge est disponible pour tous les types de GWT-MAX et peut être installé à tout moment. Le couvercle est monté sur la face inférieure du réservoir de tissu à l’état non rempli et fixé aux ressorts de traction.

Pellet Gewebetank Hochwasserschutzfolie | Hargassner

Vos avantages

Avantages d'un réservoir de tissu

Minimum d’espace requis
Rapide et facile à monter
Pièce existante, peut être utilisée sans mesures de conversion (électricité, eau, etc.)
Tissu filtrant étanche à la poussière, durable et antistatique
Les pellets sont protégés contre la condensation

Jusqu’à 20 m de distance entre le stockage et la chaufferie
En cas d’utilisation de tuyaux en acier au lieu du
tuyau d’aspiration jusqu’à 30 m
Film protection contre les inondations en option
Montage à l’extérieur possible

Système de tuyaux d'aspiration d'acier pour pellets

Conseil d'expert sur le réservoir de tissu

Pour les longueurs de conduites d’aspiration supérieures à 20 m, nous recommandons un montage avec des systèmes de tuyaux en acier au lieu d’un tuyau d’aspiration de pellets. Cela permet d’augmenter la longueur d’aspiration maximale de 10 m supplémentaires, ce qui permet d’atteindre des distances allant jusqu’à 30 m.

Données techniques

Type	Volume	Largeur	Profondeur	Hauteur
GWT MAX 160 x 200	2,9 – 3,8 t	168 cm	208 cm	195-250 cm
GWT MAX 200 x 200	3,6 – 5,0 t	208 cm	208 cm	195-250 cm
GWT MAX 160 x 250	3,6 – 5,0 t	168 cm	258 cm	195-250 cm
GWT MAX 200 x 250	4,4 – 6,0 t	208 cm	258 cm	195-250 cm
GWT MAX 250 x 250	5,6 – 7,6 t	258 cm	258 cm	195-250 cm
GWT MAX 250 x 250 XL	8,2 t	258 cm	258 cm	280 cm
GWTS 160 x 160	2,0 – 2,5 t	168 cm	168 cm	195-250 cm
GWTS 200 x 200	3,1 – 3,8 t	208 cm	208 cm	195-250 cm
GWTS 200 x 250	3,7 – 4,6 t	208 cm	258 cm	195-250 cm
GWTS 250 x 250	4,4 – 5,7 t	258 cm	258 cm	195-250 cm
GWTS 250 x 250 XL	6,5 t	258 cm	258 cm	280 cm
