Kombinowany system grzewczy na polana Neo-HV i pelety Nano-PK | Hargassner

Kocioł Combi

Combi Neo-HV
i Nano-PK

Najlepsze z polan drewna i pelletów

Automatyczny system czyszczenia kotła
Opcjonalna automatyczna zapalarka
Dotykowy wyświetlacz
W pełni ogniotrwała komora spalania o wysokiej wydajności komora spalania dla optymalnego dopalania
Jedna jednostka sterująca dla obu kotłów

Korzyści Szczegóły Szczegóły techniczne Zaopatrzenie Grupa docelowa Referencje Twoja propozycja Aktualności

Dwa paliwa - jedno wysokiej klasy rozwiązanie

Kombinacja grzewcza klasy premium na drewno opałowe i pellet

Ta opcja combi jest imponująca, ponieważ składa się z kotła na drewno Neo-HV z dużą komorą zasypową i kotła na pellet Nano-PK z automatycznym systemem czyszczenia wymiennika ciepła i innowacyjnym systemem pobierania paliwa. Komfort jest dla nas ważny: Kocioł na drewno rozpala się automatycznie, gdy akumulator nie jest w stanie pokryć zapotrzebowania na ciepło. Jeśli kocioł na polana drewna nie został napełniony, system przełączy się na kocioł na pellet. Pellety są zasysane z ich pomieszczenia magazynowego i wprowadzane do zasobnika.

Korzyści: Neo-HV & Nano-PK

Automatyczne czyszczenie wymiennika ciepła
Najwyższa sprawność
W pełni szamotowa, wysokowydajna komora spalania zapewniająca najwyższą sprawność
Sonda lambda do wykrywania jakości paliwa
Obsługa za pomocą panelu dotykowego
Jedna jednostka sterująca dla obu kotłów
Niskie zapotrzebowanie na miejsce
Różne możliwości montażu
Wysoki komfort dzięki automatycznemu przełączaniu na pellet
Klasa efektywności energetycznej do A+ / A++
Automatyczna zapalarka opcjonalnie
Opcjonalny separator cząstek

Nasze kotły w szczegółach

Szczegóły Neo-HV & Nano-PK

Najwyższy komfort w PREMIUM-3D

kocioł Combi Neo-HV + Nano-PK został opracowany z myślą o najwyższych wymaganiach. Odkryj ten cud najwyższej jakości komfortu, po prostu obracając, przechylając lub pochylając.

Poznaj dwa w pełni zautomatyzowane kotły w wysokiej jakości animacji 3D – teraz na ekranie. Dzięki rozszerzonej rzeczywistości możesz dokładnie zwizualizować ten geniusz komfortu we właściwym rozmiarze bezpośrednio w swoim przyszłym zbiorniku cwu. Wystarczy kliknąć przycisk AR i umieścić, obrócić i skalować zgodnie z potrzebami za pomocą telefonu komórkowego lub tabletu, a już masz dokładny obraz integracji Neo-HV + Nano-PK w swoim pokoju.

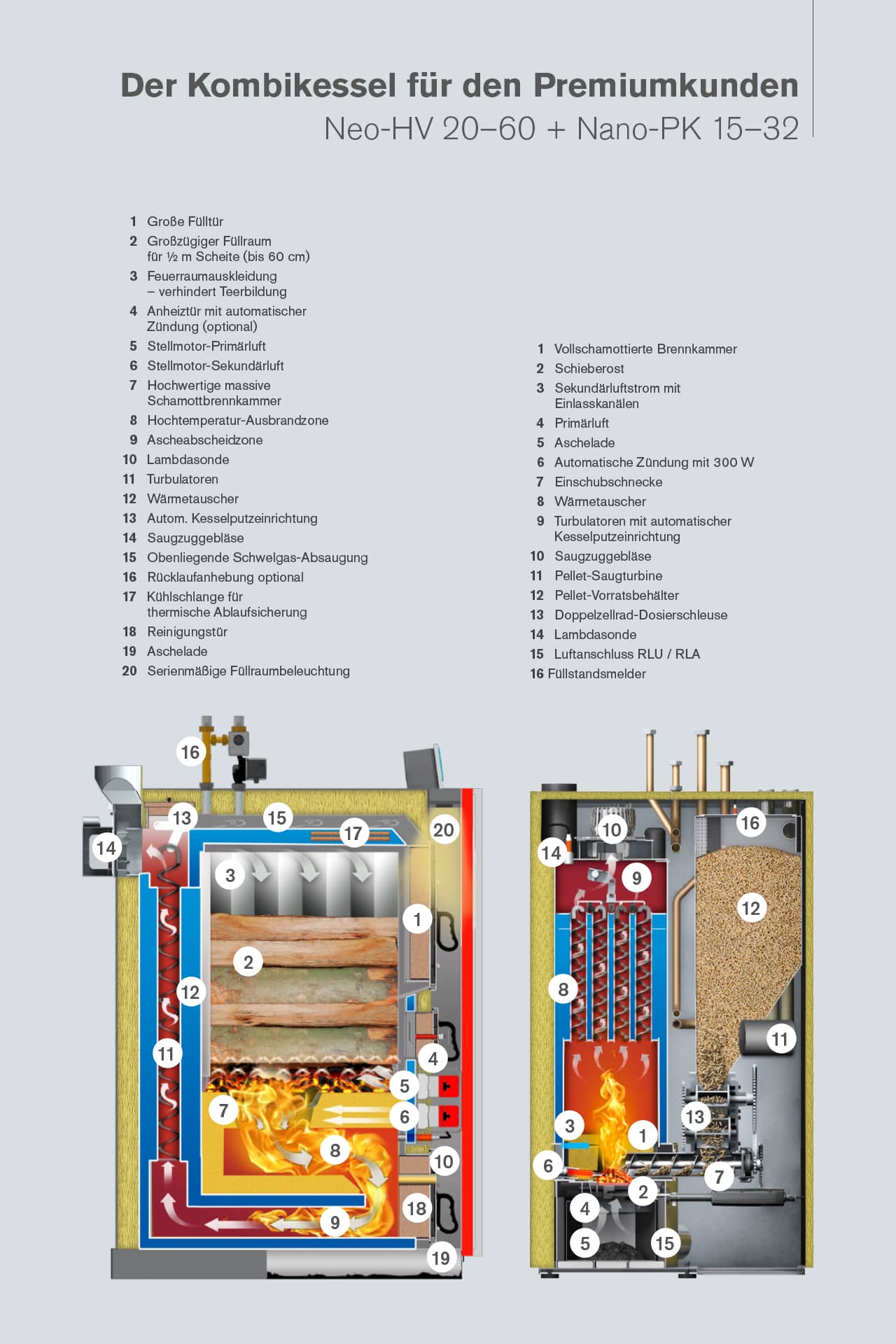

Wszystkie dane techniczne i ważne komponenty można znaleźć na poniższym rysunku przekrojowym.

Otwórz model 3D w nowym oknie

Po lewej – Kocioł na polanę drewna Neo-HV 20-60

Duże drzwiczki zasypowe
Duża komora zasypowa dla polan o długości ½ m (do 60 cm)
Wyłożenie komory spalania – zapobiega tworzeniu się smoły
Drzwi grzewcze z automatyczną zapalarką (opcja)
Silnik powietrza pierwotnego
Silnik powietrza wtórnego
Wysokiej jakości, masywna szamotowa komora spalania
Strefa wypalania w wysokiej temperaturze
Strefa separacji popiołu
Sonda lambda
Zawirowywacze
Wymiennik ciepła
Automatyczny system czyszczenia kotła
Wentylator wyciągowy
Górna wentylacja gazowa
Opcjonalne zabezpieczenie powrotu do kotła
Wężownica chłodząca dla termicznego zaworu bezpieczeństwa
Drzwi do czyszczenia
Szuflada na popiół
Oświetlenie komory napełniania w standardzie

Prawo – kocioł na pellet Nano-PK 15-32

W pełni szamotowa komora spalania
Ruszt przesuwny
Strumień powietrza wtórnego z otworami wlotowymi
Powietrze pierwotne
Szuflada na popiół
Automatyczna zapalarka o mocy 300 W
Podajnik ślimakowy
Wymiennik ciepła
Zawirowywacze z automatycznym systemem czyszczenia kotła
Wentylator wyciągowy
Turbina zaciągająca pellet
Zbiornik na dni pelletowe
Pomiarowy podwójny zawór obrotowy
Sonda lambda
Przyłącze powietrza RLU / RLA
Wskaźnik poziomu napełnienia

Zobacz model 3D Zobacz przekrój

Cross-sectional image of Neo-HV and Nano-PK log wood pellet heating systems | Hargassner

Szczegóły
techniczne

Wydajność nominalna

Moc cieplna paliwa

Minimalna pojemność

Wydajność elektryczna

Wartość grzewcza Sprawność/NC

Wartość grzewcza Sprawność/30% NC

Efektywność paliwowa w NC

Efektywność paliwowa w 30% NC

Sezonowa efektywność energetyczna ETAs

Zakres temperatury kotła

Wymiary (szer. x wys. x gł.)

Waga

Objętość napełniania

Zapotrzebowanie na miejsce

Średnica rury spalinowej

Pojemność zasobnika na popiół

Zawartość wody

Przepływ/powrót

Etykieta energetyczna

Neo-HV 20–30 / Nano-PK 15

25,4–30 / 15

27,1–32,6 / 15,8

12,7–15 / 4,5

-

93,7–92,0 / 94,9

92,8 / 95,3

84,1–85,9 / 88,4

83,5–83,6 / 87,8

80–82 / 83

69 – 90 / 40 – 85

660 x 1665 x 1310 / 780 x 1350 x 580

700 / 220

166 / -

0,79 / 0,45

150 / 100

- / 13

137 / 24

6/4" (1") / 1"

A+ / A++

Neo-HV 20–30 / Nano-PK 20–32

25,4–30 / 21,7–32

27,1–32,6 / 22,8–33,6

12,7–15 / 6,5–9,6

-

93,7–92 / 95,0–95,3

92,8 / 96,4–95,8

84,1–85,9 / 87,9–88,2

83,5–83,6/ 88,2–88,7

80–82 / 84–85

69 – 90 / 40 – 85

660 x 1665 x 1310 / 980 x 1550 x 700

700 / 370

166 / -

0,79 / 0,69

150 / 130

- / 26

137 / 42

6/4" (1") / 5/4"

A+ / A++

Neo-HV 40–60 / Nano-PK 15

40–60 / 15

43,3 x 64,7 / 15,8

20–30 / 4,5

-

92,3–92,8 / 94,9

93,7–95,4 / 95,3

85,1–83,6 / 88,4

84,4– / 87,8

81–82 / 83

69 – 90 / 40 – 85

740 x 1730 x 1370 / 780 x 1350 x 580

785 / 220

222 / -

0,88 / 0,45

150 / 100

- / 13

166 / 24

6/4" (1") / 1"

A+ / A++

Neo-HV 40–60 / Nano-PK 20–32

40–60 / 21,7–32

43,3–64,7 / 22,8–33,6

20–30 / 6,5–9,6

-

92,3–92,8 / 95,0–95,3

93,7–95,4 / 96,4–95,8

85,1–83,6 / 87,9–88,2

84,4–86,1 / 88,2–88,7

81–82 / 84–85

69 – 90 / 40 – 85

740 x 1730 x 1370 / 980 x 1550 x 700

785 / 370

222 / -

0,88 / 0,69

150 / 130

- / 26

166 / 42

6/4" (1") / 5/4"

A+ / A++

NCV = wartość opałowa netto | GCV = wartość opałowa brutto
Neo-HV: maks. temperatura pracy 90 °C, zakres temperatur kotła 69 - 90 °C
Nano-PK: maks. temperatura pracy 85 °C, zakres temperatur kotła 40 - 85 °C
Maks. ciśnienie robocze 3 drążki, obowiązkowe zabezpieczenie powrotu do kotła z zaworem mieszającym, przyłącze elektryczne 230 V AC, 50 Hz, zabezpieczenie bezpiecznikiem 13 A
