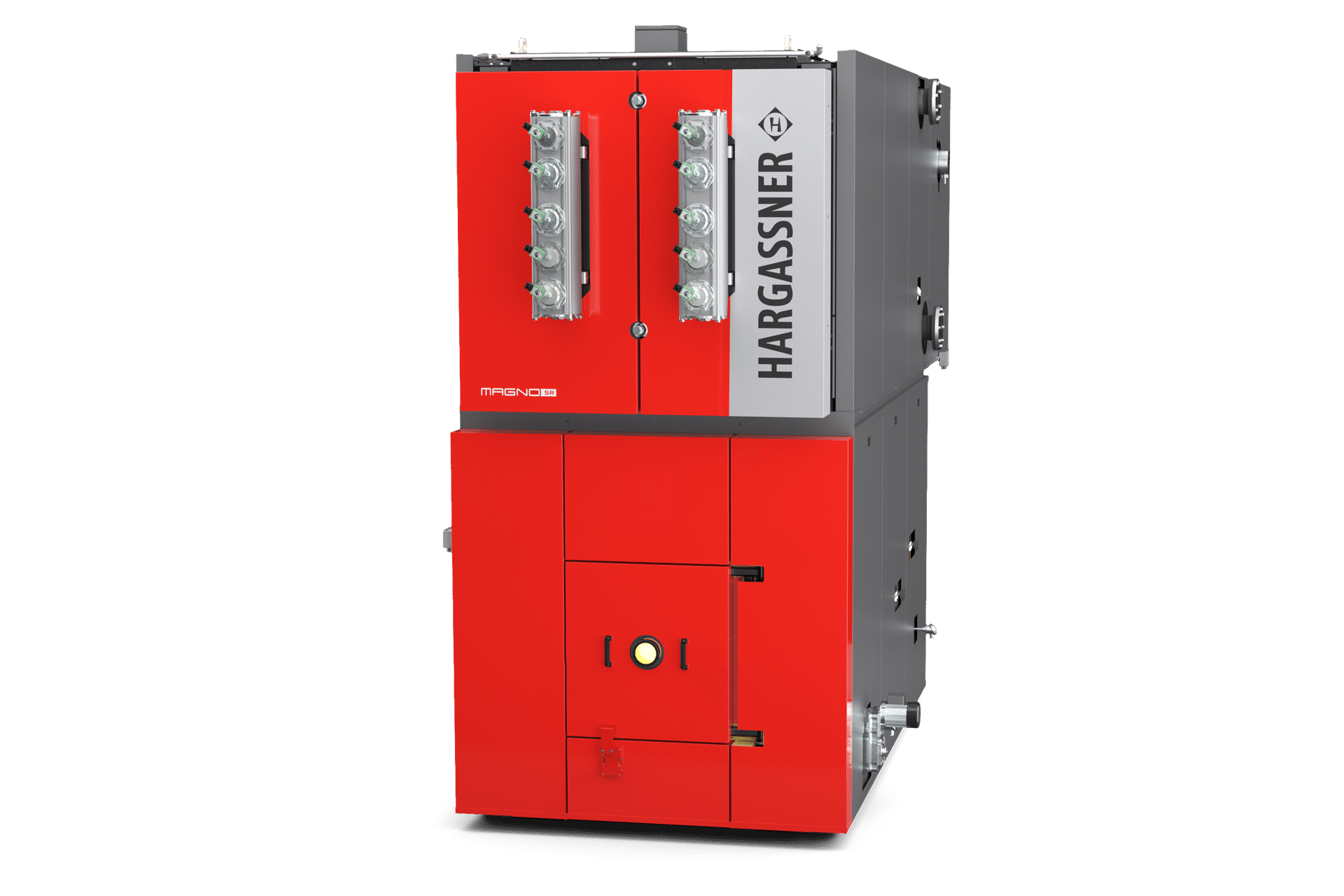

Ogrzewanie przemysłowe Magno-SR 700 - 1100 kW

Kocioł przemysłowy

Magno-SR
700-2500 kW

Technologia schodkowego rusztu kruszącego
napędzany napędem hydraulicznym

Profesjonalne i wykwalifikowane planowanie
Solidne wzornictwo przemysłowe
Solidne sklepienie radiacyjne
Dla zrębków drzewnych do M60/W60
Recykling paliw do 60% zawartości wody

Korzyści Szczegóły techniczne Zaopatrzenie Grupa docelowa Referencje Twoja propozycja Aktualności

Wysokowydajny kocioł przemysłowy

Zaprojektowany do ciągłej pracy z wysoką wydajnością

Dzięki przemysłowym systemom Magno o mocy do 2500 kW oferujemy rozszerzenie naszej oferty. Technologia schodkowego rusztu kruszącego (SR) jest stosowana wszędzie tam, gdzie używane są zrębki drzewne, drobne wióry drzewne i kora o wysokiej zawartości wody odpadowej lub inne paliwa biogeniczne. W modelach Magno-SR 700-2 500 stosowany jest schodkowy ruszt kruszący. Automatyczne odpopielanie następuje na końcu rusztu. Zapewnia to rzadsze serwisowanie naszego kotła, a tym samym oszczędność pieniędzy. Grupy docelowe dla tych kotłów przemysłowych obejmują hotele, restauracje, ale także sieci ciepłownicze i duże przedsiębiorstwa handlowe i przemysłowe. Możliwa jest praca modulowana i najwyższa sprawność do 93%.

Korzyści: Magno-SR 700-2500 kW

Schodkowy ruszt kruszący do suszenia, zgazowania i spalania paliwa
Automatyczne odpopielanie na końcu rusztu
Wózek rusztu z bezobsługowymi prowadnicami przesuwnymi
Schodkowy ruszt kruszący z napędem hydraulicznym
Dwuścienna stalowa obudowa do wstępnego podgrzewania powietrza do spalania
System sterowania spalaniem poprzez czujniki temperatury spalin, komory spalania, temperatury kotła i sondy lambda
Sklepienie radiacyjne z odpornymi na wysoką temperaturę cegłami ogniotrwałymi
Zintegrowana recyrkulacja spalin
Drzwi komory spalania z podwójnymi zawiasami w przedniej ścianie komory spalania
Drzwi do czyszczenia i naszego serwisu pod rusztem
Dynamiczny system sterowania powietrzem do spalania z zaworem i dozowaniem przepływu powietrza
Automatyczne, pneumatyczne czyszczenie wymiennika ciepła
Odpowiedni do zrębki drzewnej EN, ISO17225-4 do P45S
Recykling paliwa do 60% zawartości wody
W zakresie dostawy (700–1100): System usuwania popiołu spod rusztu, szafa sterownicza z ekranem dotykowym, jednostka podająca z zaworem obrotowym, wymiennik ciepła zabezpieczający, pneumatyczny system czyszczenia wymiennika ciepła, automatyczny system zapłonu, recyrkulacja spalin, jednostka serwisowa.
W zakresie dostawy (998–2500): System usuwania popiołu spod rusztu, szafa sterownicza z ekranem dotykowym, jednostka podająca z zaworem obrotowym, wymiennik ciepła zabezpieczający, pneumatyczny system czyszczenia wymiennika ciepła, automatyczny system zapłonu, recyrkulacja spalin.

Wnętrze w szczegółach

Przekrój Magno-SR 700-2500 kW

Automatyczne, pneumatyczne czyszczenie wymiennika ciepła
Automatyczne oczyszczanie spalin
Wentylator wyciągowy
Powietrze pierwotne (2 strefy)
Powietrze wtórne (2 strefy)
Dodatek paliwa
Autom. cyklonowy system podawania popiołu do pojemnika na popiół o pojemności 240 l.
opcjonalnie: 800 l pojemnik na popiół, standard z SR 2,000/2,500
Drzwiczki komory spalania
Wysokowydajny wymiennik ciepła
Komora spalania o niskiej emisji NOx
Automatyczny system opróżniania popiołu w pojemniku na popiół 240 l
opcjonalnie: 800 l pojemnik na popiół, standard w SR 2,000/2,500
Zawór obrotowy jako zabezpieczenie przed cofnięciem się płomienia
System odpopielania pod rusztem (opcja)
Automatyczna zapalarka
Bezpieczny wymiennik ciepła zamontowany w kotle
Podajnik chłodzony wodą

Zobacz przekrój

Cross-sectional image of wood chip industrial heating Magno-SR | Hargassner

Szczegóły
techniczne

Wydajność nominalna

Moc cieplna paliwa

Minimalna pojemność

Wydajność elektryczna

Wartość grzewcza Sprawność/NC

Wartość grzewcza Sprawność/30% NC

Efektywność paliwowa w NC

Efektywność paliwowa w 30% NC

Sezonowa efektywność energetyczna ETAs

Zakres temperatury kotła

Wymiary (szer. x wys. x gł.)

Waga

Objętość napełniania

Zapotrzebowanie na miejsce

Średnica rury spalinowej

Pojemność zasobnika na popiół

Zawartość wody

Przepływ/powrót

Etykieta energetyczna

Magno-SR 700

700

725

210

-

1966 x 3675 x 4725

14800

-

9,29

400

240-800

2930

125/125 PN 16*

-

Magno-SR 850

850

886

255

-

1966 x 3675 x 4725

14800

-

9,29

400

240-800

2930

125/125 PN 16*

-

Magno-SR 995

995

1044

300

-

1966 x 3675 x 4725

14800

-

9,29

400

240-800

2930

125/125 PN 16*

-

Magno-SR 998

900

998

270

-

95,5

-

1950 x 3980 x 5070

21400

-

9,88

400

240-800

3500

125/125 PN16*

-

Magno-SR 999

999

1046,1

300

-

95,5

-

1950 x 3980 x 5070

21400

-

9,88

400

240-800

3500

125/125 PN16*

-

Magno-SR 1100

1100

1159

330

-

1966 x 3675 x 4725

14800

-

9.29

400

240-800

2930

125/125 PN 16*

-

Magno-SR 1400

1400

1550

420

-

95,5

-

1950 x 3980 x 5070

21400

-

9,88

400

240-800

3500

125/125 PN16*

-

Magno-SR 2000

1990

2210

597

-

95,5

-

1950 x 3980 x 6700

28700

-

13,07

500

240-800

5100

200/200 PN16*

-

Magno-SR 2400

2250

2495

675

-

95,5

-

1950 x 3980 x 6700

28700

-

13,07

500

240-800

5100

200/200 PN16*

-

Magno-SR 2500

2490

2770

747

-

95,5

-

1950 x 3980 x 6700

28700

-

13,07

500

240-800

5100

200/200 PN16*

-

*Dane w mm | maks. temperatura pracy 95 °C | maks. ciśnienie robocze 6 drążków | zasilanie elektryczne 400 V AC, 50 Hz, zabezpieczenie bezpiecznikiem 25 A

Mały wgląd
