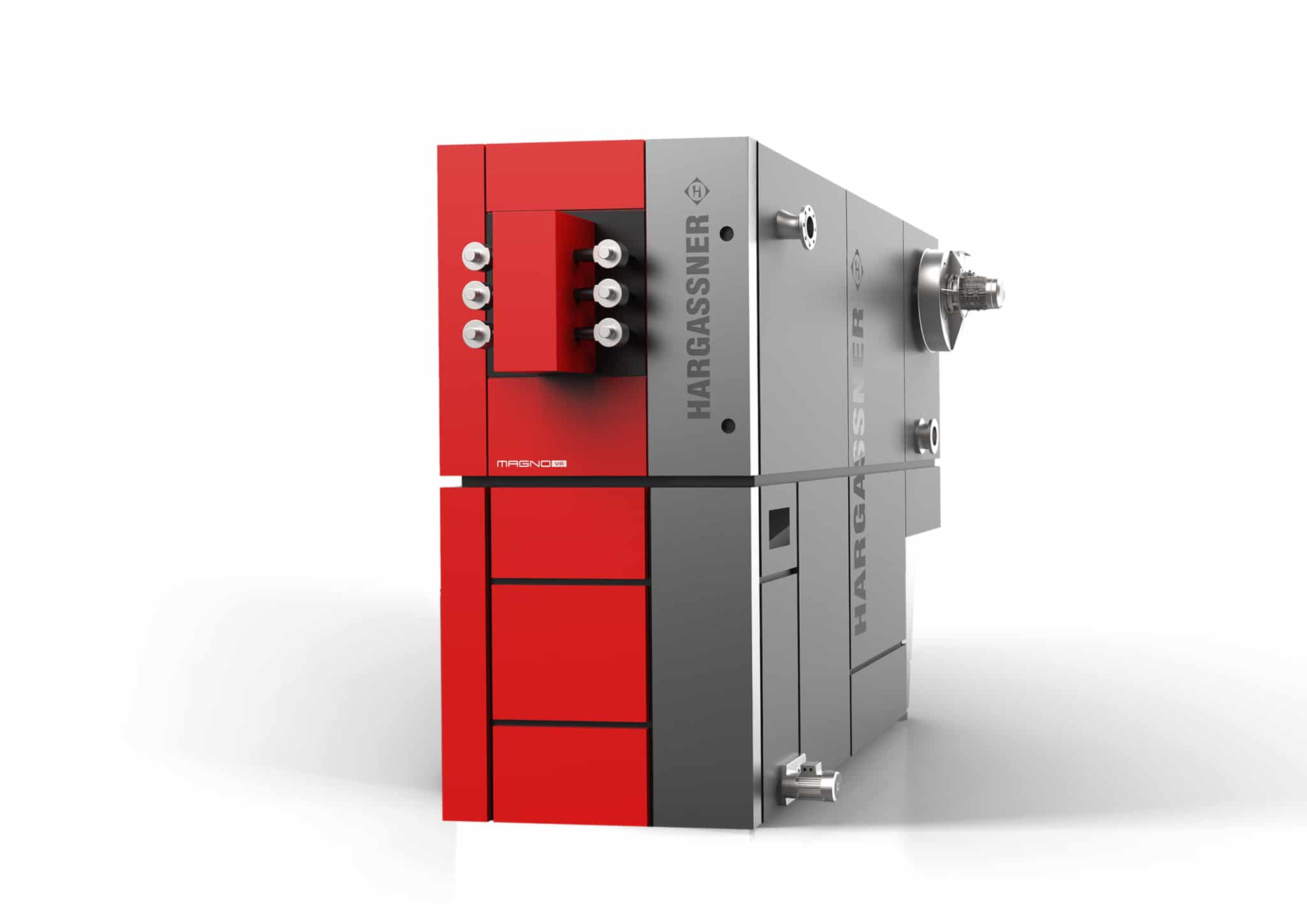

Kocioł przemysłowy

Magno-VR
300-600 kW

Technologia wypalania z rusztem do przodu
z napędem hydraulicznym

  • Profesjonalne i wykwalifikowane planowanie
  • Solidne wzornictwo przemysłowe
  • Solidne sklepienie radiacyjne
  • Recykling paliw do 60% zawartości wody
  • Dla zrębki drzewnej do M60/W60

Wysokowydajny kocioł przemysłowy

Ogrzewanie przemysłowe dla intensywnego zapotrzebowania na ciepło

Technologia schodkowego rusztu kruszącego jest stosowana wszędzie tam, gdzie używane są zrębki drzewne, drobne wióry drzewne i kora o wysokiej zawartości wody resztkowej lub inne paliwa z biomasy. Modele Magno-VR 300-600 są wyposażone w zintegrowany ruszt schodkowy z płaskim łożem. Stałe spalanie na ruszcie przednim zapewnia najniższe możliwe poziomy emisji w spalinach. Automatyczne odpopielanie następuje na końcu rusztu.

Korzyści: Magno-VR 300-600 kW

  • Opalanie na ruszcie do suszenia, zgazowania i spalania paliwa
  • Automatyczne odpopielanie na końcu rusztu
  • Wózek rusztu z przesuwnymi prowadnicami nie wymagającymi konserwacji
  • Ruszt do przodu napędzany napędem hydraulicznym
  • Dwuścienna stalowa obudowa do wstępnego podgrzewania powietrza do spalania
  • Kontrola spalania za pomocą czujników temperatury spalin, komory spalania, temperatury kotła i sondy lambda
  • Zintegrowana recyrkulacja spalin
  • Sklepienie radiacyjne w strukturze elementu dla łatwej wymiany kamienia sklepienia
  • Ceramiczna wykładzina komory spalania z betonu odpornego na wysokie temperatury
  • Drzwi wyczystne i serwisowe pod rusztem
  • Dynamiczny system sterowania powietrzem do spalania z zaworem i dozowaniem przepływu powietrza

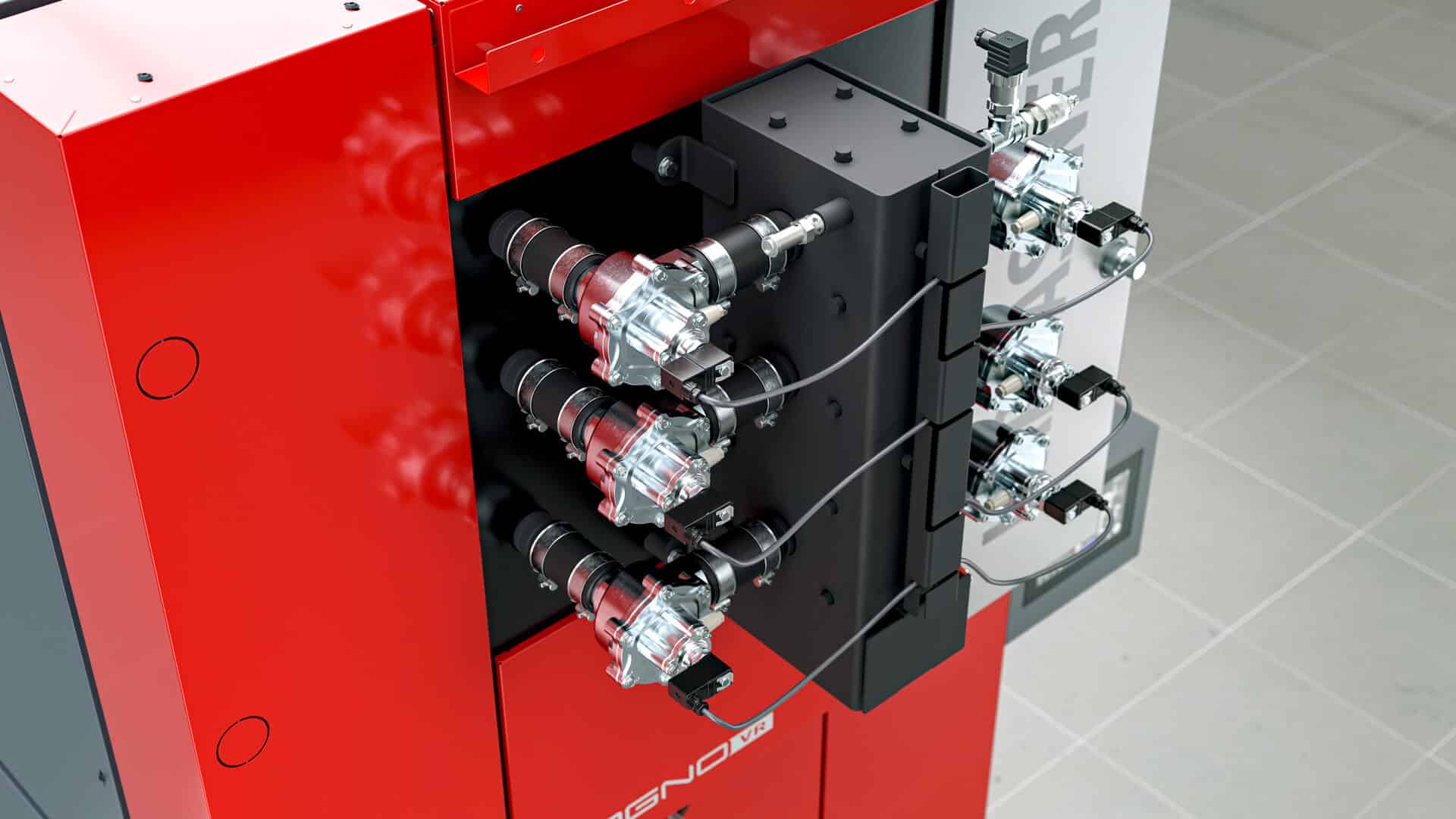

  • Automatyczne, pneumatyczne czyszczenie wymiennika ciepła
  • Odpowiedni do zrębki drzewnej EN, ISO17225-4 do P45S

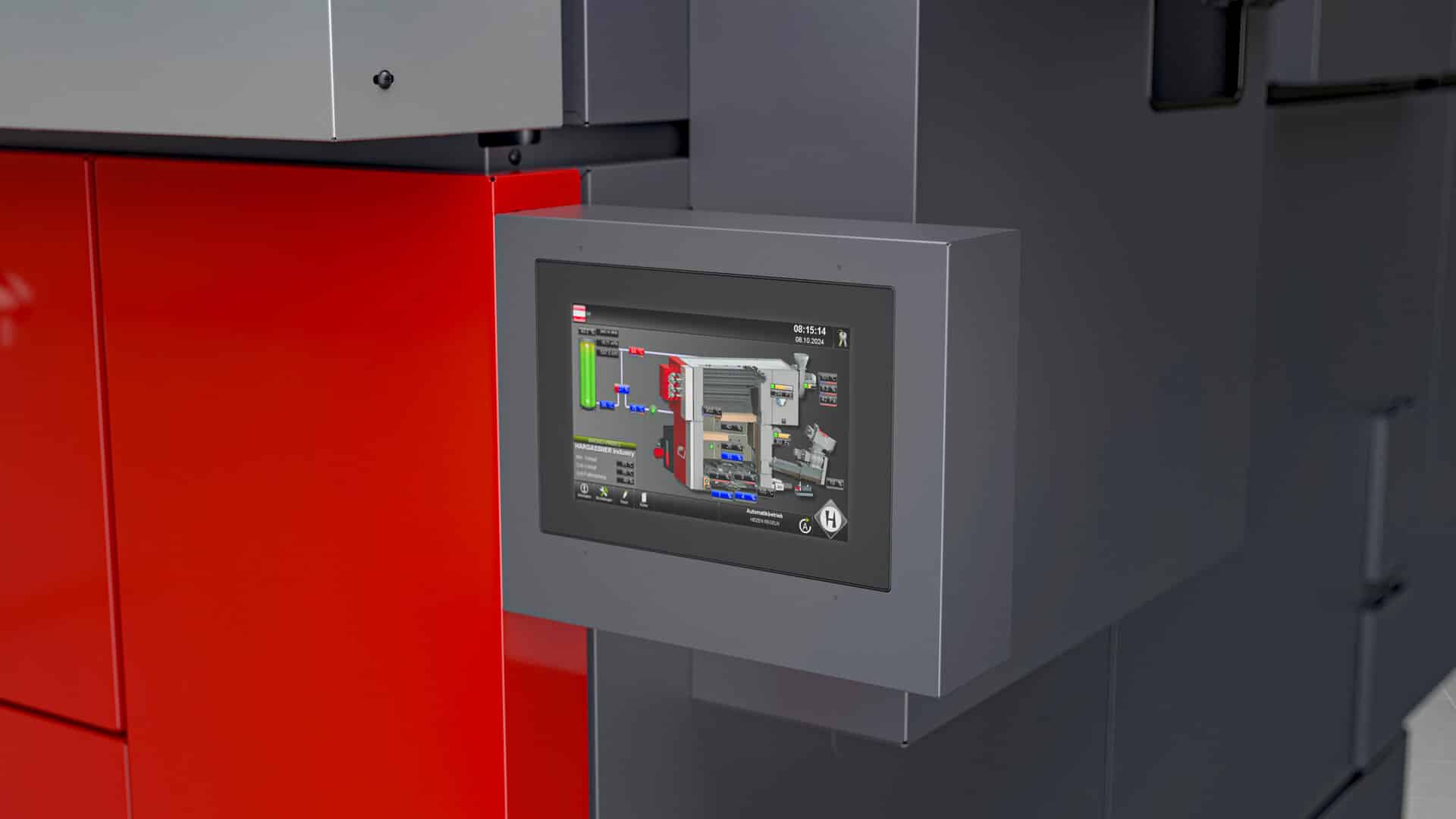

  • Zawarte w zakresie dostawy (300 - 350): odpopielanie pod rusztem, jednostka sterująca wraz z wyświetlaczem dotykowym, jednostka podająca wraz z zaworem obrotowym, bezpieczny wymiennik ciepła, automatyczna zapalarka
  • Zawarte w zakresie dostawy (399 - 600): Odpopielanie pod rusztem, szafa sterująca z wyświetlaczem dotykowym, wstępnie zamontowany & elektrycznie wstępnie okablowany dla 2 napędów do zasilania paliwem wraz z zaporą świetlną, jednostka sterująca wraz z zaworem obrotowym, bezpieczny wymiennik ciepła, automatyczna zapalarka

Wnętrze w szczegółach

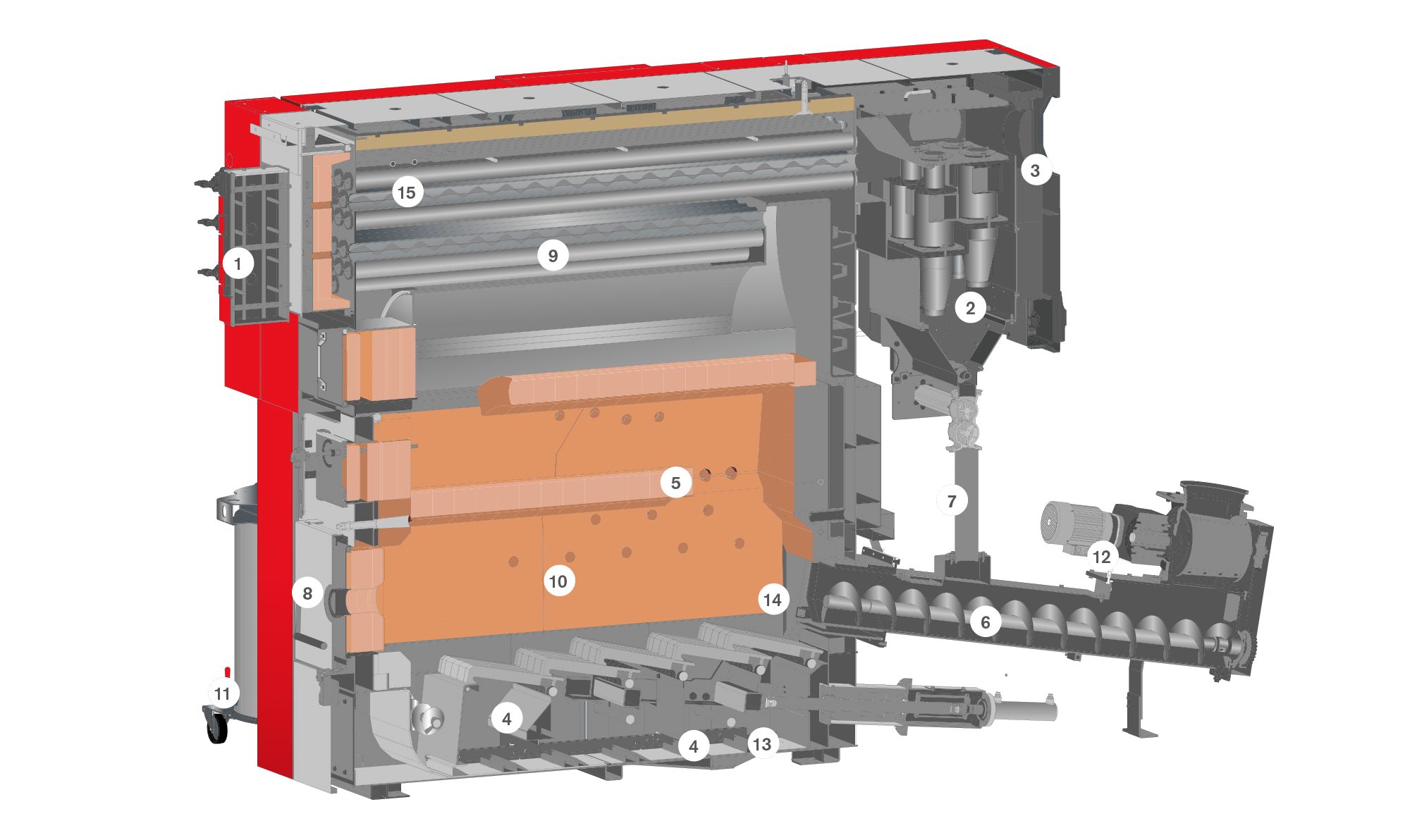

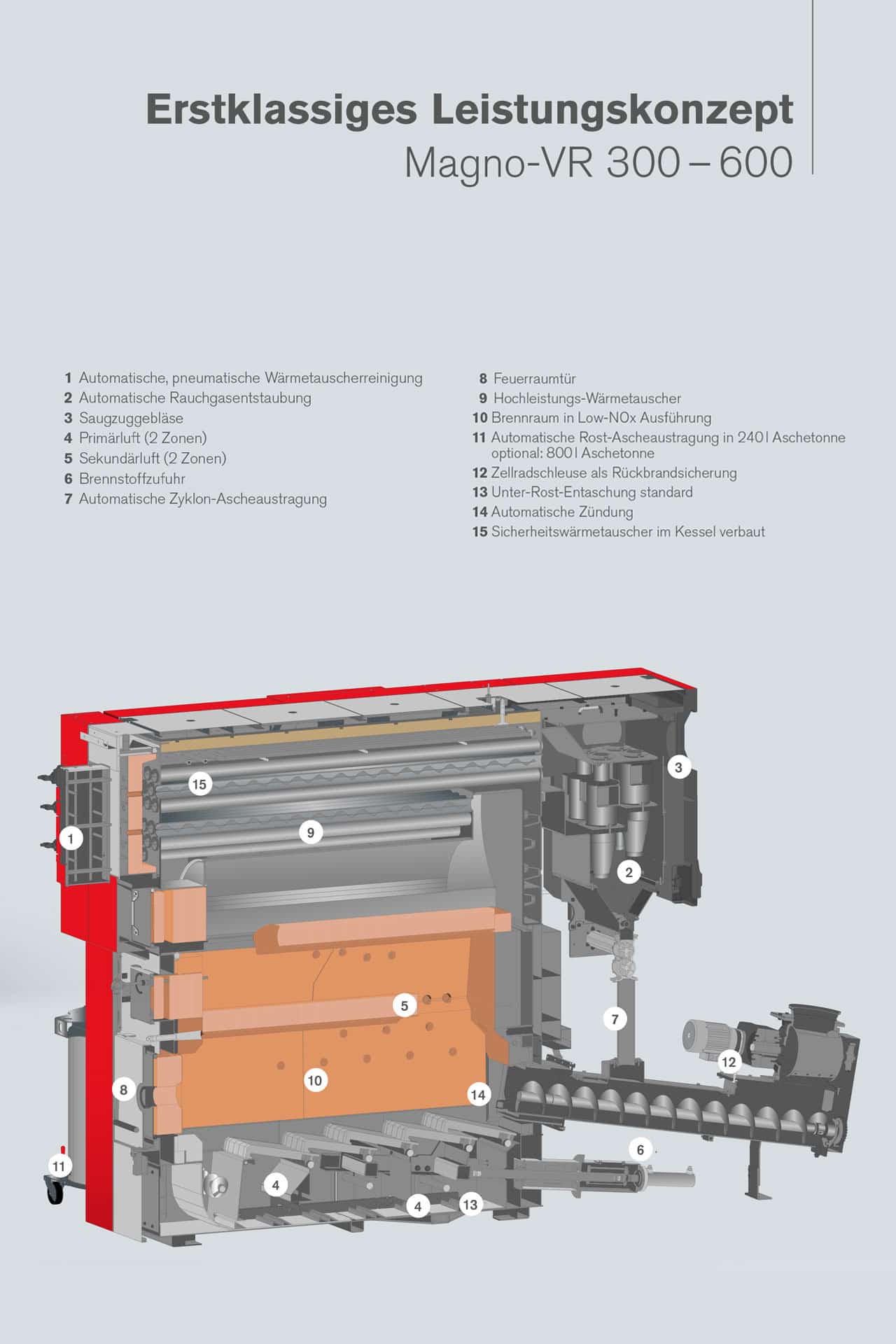

Przekrój Magno-VR 300-600 kW

  1. Automatyczne, pneumatyczne czyszczenie wymiennika ciepła
  2. Automatyczne oczyszczanie spalin
  3. Wentylator wyciągowy
  4. Powietrze pierwotne (2 strefy)
  5. Powietrze wtórne (2 strefy)

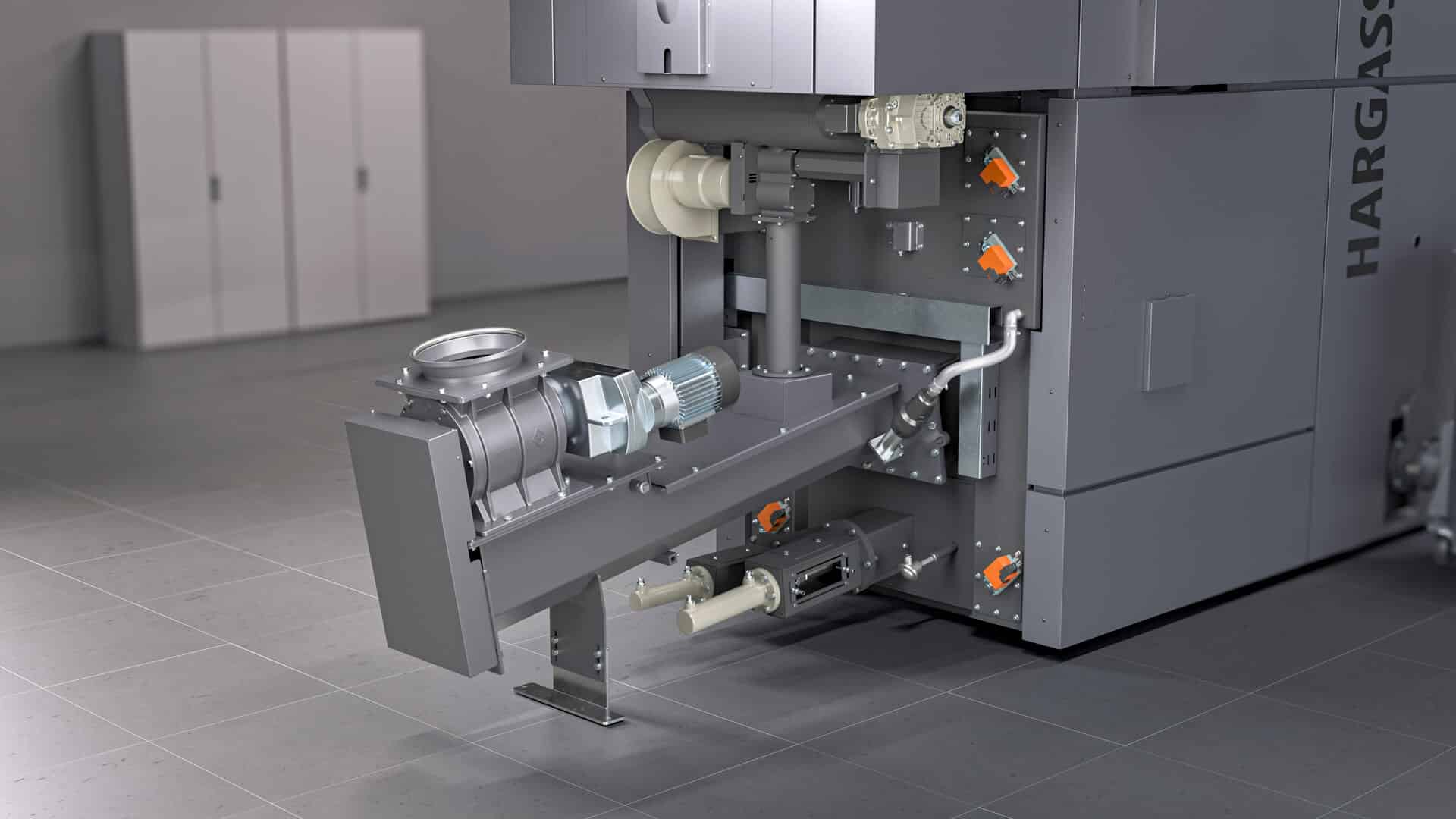

  6. Dopływ paliwa
  7. Automatyczne cyklonowe opróżnianie popiołu
  8. Drzwiczki komory spalania
  9. Wysokowydajny wymiennik ciepła
  10. Komora spalania o niskiej emisji NOx

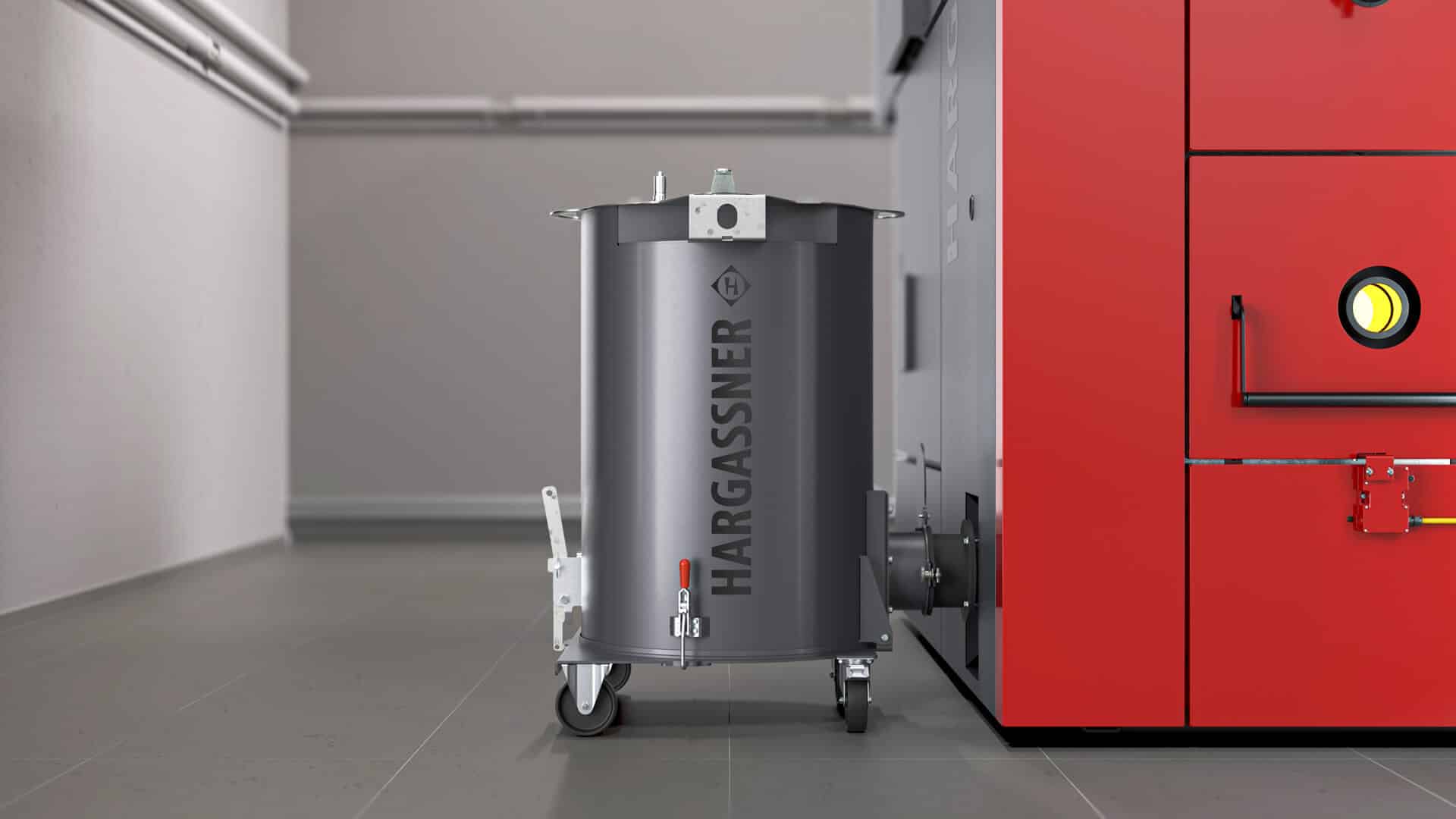

  11. Automatyczny system podawania popiołu do 240 l pojemnika na popiół, opcjonalnie: 800 l pojemnik na popiół
  12. Zawór obrotowy jako zabezpieczenie przed cofnięciem się płomienia
  13. System odpopielania rusztu na popiół (standard)
  14. Automatyczna zapalarka
  15. Bezpieczny wymiennik ciepła zamontowany w kotle
Zobacz przekrój
Cross-sectional image of wood chip industrial heating Magno-VR | Hargassner

Szczegóły
techniczne

    Magno-VR 300
    300
    318,1
    90
    -
    94,3
    92,8
    -
    -
    79
    70-95 (110)
    1260 x 2650 x 3350
    5630
    -
    11,36
    250
    240-800
    875
    80/80 PN16*
    -
    Magno-VR 350
    350
    369,2
    105
    -
    94,8
    92,5
    -
    -
    80
    -
    1260 x 2650 x 3350
    5630
    -
    11,36
    250
    240-800
    875
    80/80 PN16*
    -
    Magno-VR 399
    399
    419
    120
    -
    -
    -
    -
    -
    -
    70-95 (110)
    1450 x 2870 x 3925
    7900
    -
    9,23
    250
    300-800
    1500
    100/100 PN16*
    -
    Magno-VR 450
    450
    470
    135
    -
    -
    -
    -
    -
    -
    70-95 (110)
    1450 x 2870 x 3925
    7900
    -
    9,23
    250
    300-800
    1550
    100/100 PN16*
    -
    Magno-VR 500
    499
    523
    150
    -
    -
    -
    -
    -
    -
    70-95 (110)
    1450 x 2870 x 3925
    7900
    -
    9,23
    250
    300-800
    1500
    100/100 PN16*
    -
    Magno-VR 550
    550
    -
    165
    -
    -
    -
    -
    -
    -
    70-95 (110)
    1450 x 2870 x 3925
    7900
    -
    9,23
    350
    300-800
    1550
    100/100 PN16*
    -
    Magno-VR 600
    600
    636
    180
    -
    -
    -
    -
    -
    -
    70-95 (110)
    1450 x 2870 x 3925
    7900
    -
    9,23
    350
    300-800
    1550
    100/100 PN16*
    -

    NCV = wartość opałowa netto | GCV = wartość opałowa brutto
    *Dane w mm | maks. temperatura pracy 95 °C | maks. ciśnienie robocze 6 drążków | zasilanie elektryczne 400 V AC, 50 Hz, zabezpieczenie bezpiecznikiem 25 A
