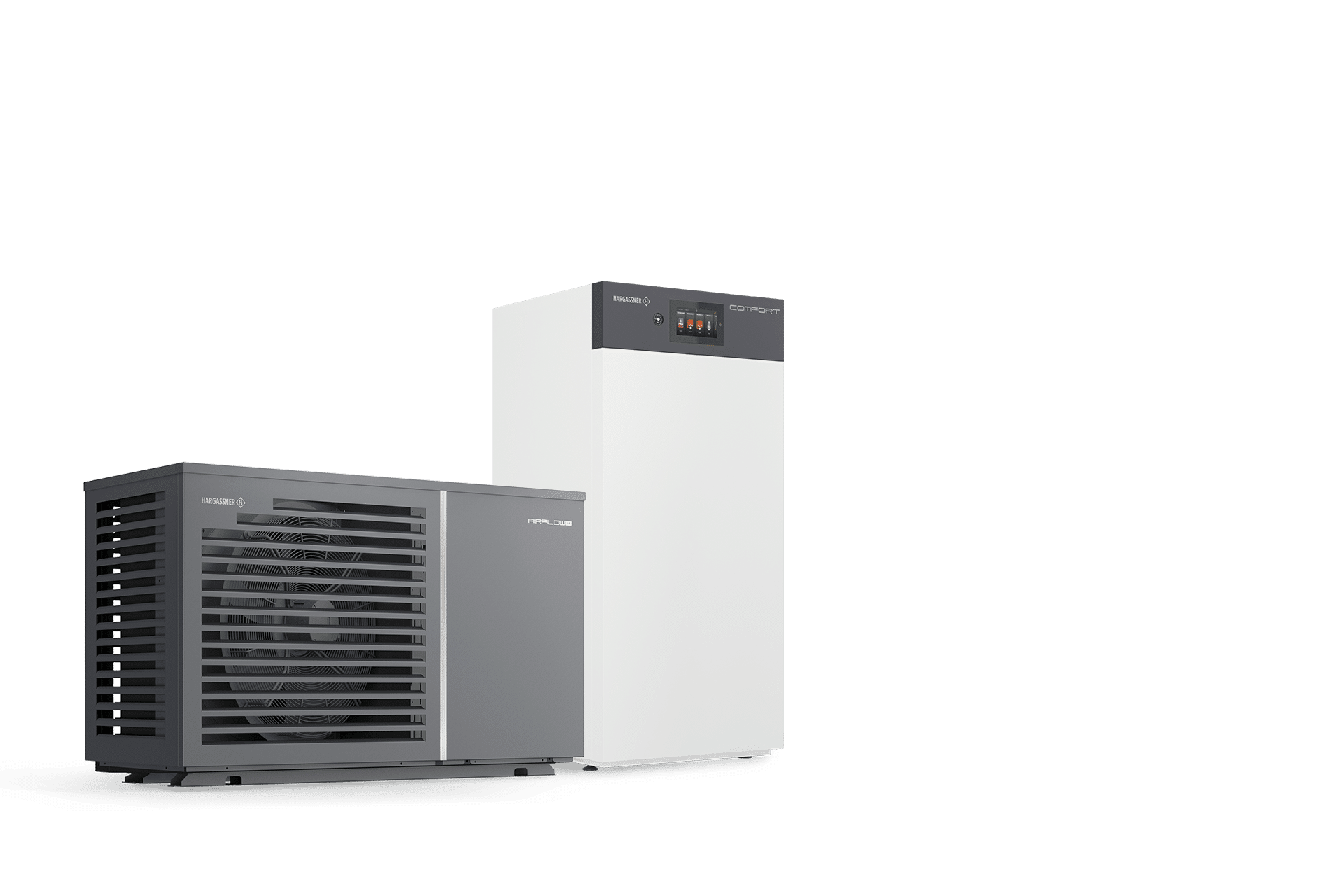

Airflow-M Comfort 9-12 Monoblock Wärmepumpe | Hargassner

Wärmepumpe

Airflow-M
5–20 kW
COMFORT

Kompakter WW-Speicher & ein Heizkreis
Energielabel: A++ / A+++

Prospekt bestellenProspekt downloaden
  • All-in-One Komplettlösung
  • Zeit- & platzsparende Installation
  • Ein direkter Heizkreis integriert
  • Steuerung des kompletten Heizsystems
  • 7“ großer Farb-Touchscreen

Wärmepumpe COMFORT

Die kompakte Inneneinheit mit Warmwasserspeicher und einem Heizkreis

Das Innenmodul „COMFORT“, mit welchem sich die gesamte Heizanlage zentral steuern lässt, beinhaltet bereits die wichtigsten hydraulischen Komponenten sowie einen Warmwasserspeicher. Dieses stehende Modul fasst je nach Leistung Ihrer Luft / Wasser Wärmepumpe 250 oder 310 Liter Wasser. Dank Monoblock-Konzept befindet sich der gesamte Kältekreislauf mit Verdampfer in der Außeneinheit.

Hinweis: Lieferstart der Hargassner Wärmepumpe Airflow-M ab August 2024.

Vorteile:
Airflow-M COMFORT

Prospekt bestellenProspekt downloaden
  • Inverterverdichter Copeland ScrollTM sorgt für breite Leistungsmodulation
  • Umweltschonendes Kältemittel R452B (GWP 676)
  • 7" Farb-Touchscreen-Display
  • Intuitive & komfortable Bedienung: Smart Home sowie App- & Web-Anbindung
  • Perkfekte Kombinationsmöglichkeit dank intelligenter Hybrid-Funktion
  • Effektiver Betrieb bei Temperaturen bis zu -25°C
  • Bis zu 65°C Vorlauftemperatur
  • Serienmäßig Heizen und Kühlen
  • Einfache und schnelle Montage
  • Attraktives, modernes Design
  • Extrem witterungsbeständig dank robustem, pulverbeschichteten Aluminiumgehäuse
  • Geräuscharmer Betrieb mit nur 46 dB nach EN 12102
  • Sehr gute Energieeffizienz mit einem SCOP von bis zu 4,76
  • Energieeffizienzklasse bis zu A+++
Inkludierte hydraulische Komponenten zusätzlich zur STYLE-Ausstattung: 3-Wege-Umschaltventil, Warmwasserspeicher mit 250 / 310Liter, Speicher-Schutzanode, ein direkter Heizkreis

Unsere Wärmepumpe im Detail

Die Einzelheiten
der Airflow-M COMFORT

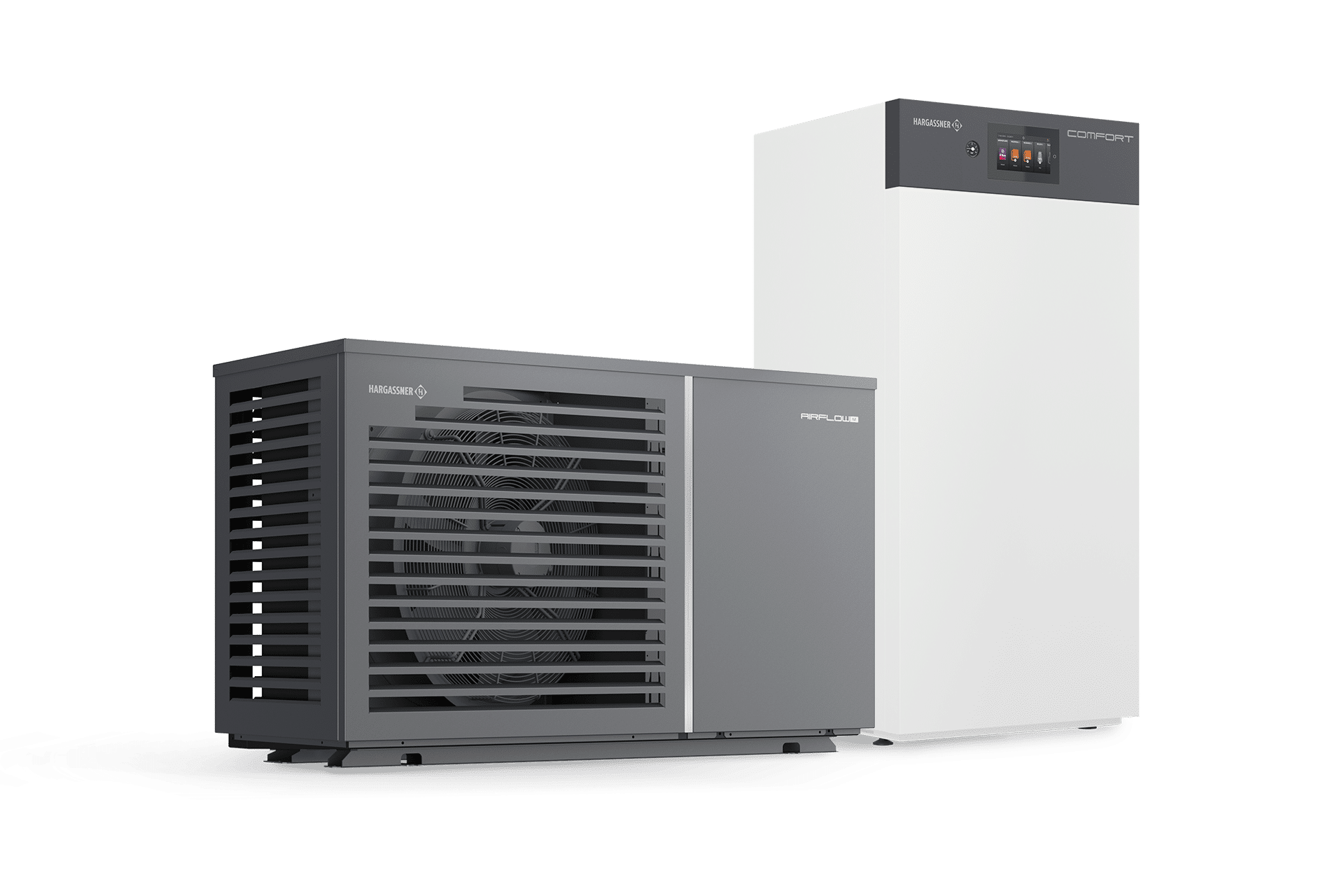

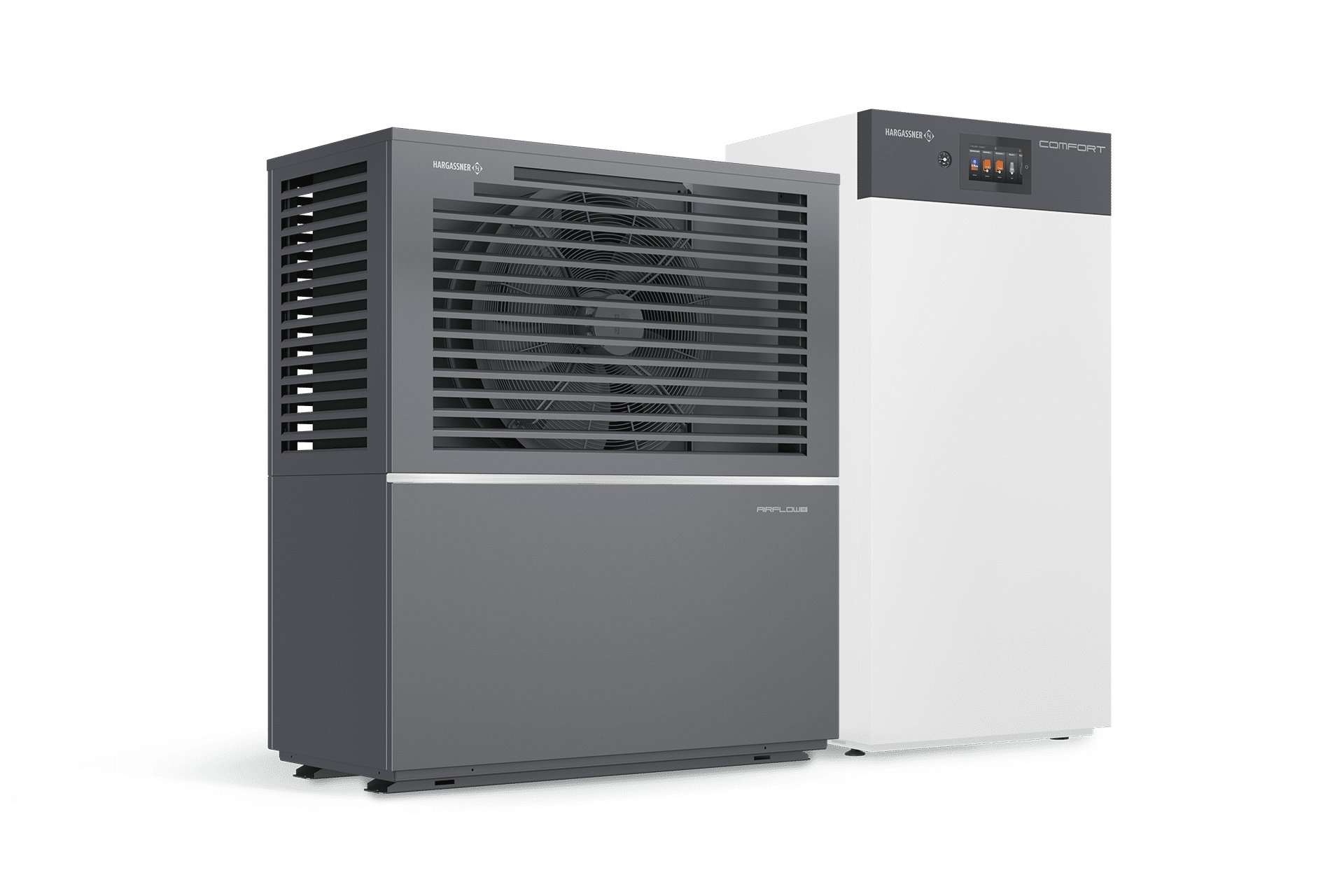

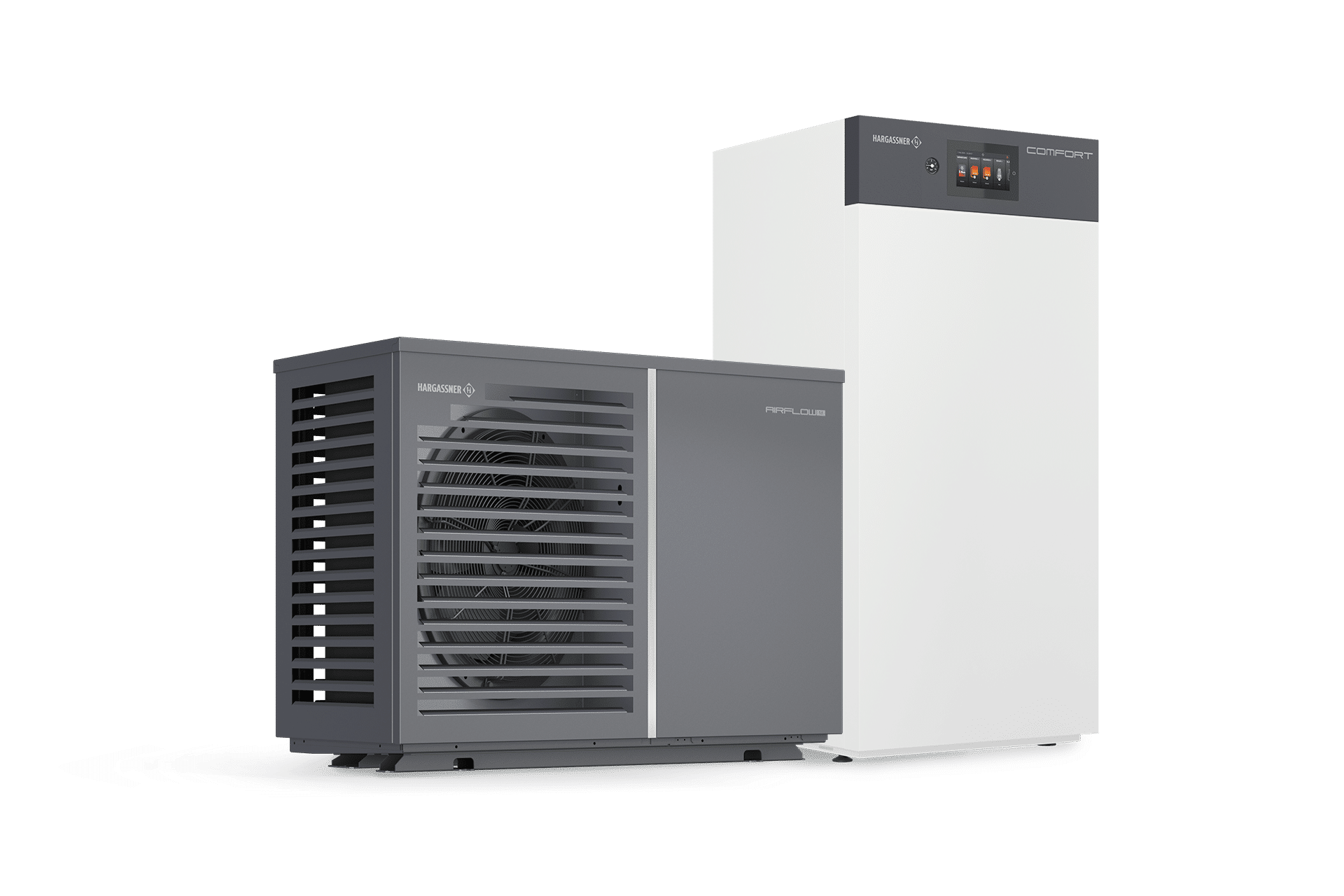

Außenmodule
Wärmepumpe
Airflow-M COMFORT

Wenn Sie Ihr Zuhause mit einem Monoblock-Wärmepumpenkonzept effizient heizen und kühlen möchten, sind dazu immer zwei separate Module erforderllich: Ein Innen- und ein Außenmodul mit einer Leistung von 5 bis 20 kW. Letzteres umfasst den gesamten Kältekreislauf inklusive Verdampfer, Verdichter, Kondensator sowie Expansionsventil.
Unser 3D-Modell des Außenmoduls erlaubt es Ihnen, die Wärmepumpe aus jeder Perspektive zu betrachten. Dank Augmented Reality (AR) können Sie die Wärmepumpe sogar virtuell an ihrem zukünftigen Standort platzieren. Entdecken Sie die Möglichkeiten unserer modernen 3D-Visualisierung und planen Sie Ihr Heizsystem wie nie zuvor!

3D Modell im neuen Fenster öffnen

Innenmodul
Wärmepumpe
Airflow-M COMFORT

Die Nutzung dieser Inneneinheit mit einem großformatigen Touch-Display vereinfacht die Steuerung Ihrer gesamten Heizungsanlage – sei es für Heizzwecke oder zur Kühlung während der Sommer­monate. Das stehende Hydraulikmodul  COMFORT beinhaltet zusätzlich zu den integrierten Hydraulik­komponenten der STYLE-Ausstattung einen Warmwasser­speicher mit einem Volumen von 250 bzw. 310 Litern sowie eine Speicher-Schutzanode und einen direkten Heizkreis.

Innenmodul Wärmepumpe Airflow-M COMFORT 5-20 kW | Hargassner

Technische
Daten

Modulationsbereich
Heizleistung bei A-7W35*
Heizleistung bei A-7W55*
SCOP bei 35 / 55°C *
Wirkungsgrad ETAs bei 35 / 55°C *
Energieeffizienzklasse bei 35 / 55°C *
Schallleistungspegel Normal / Nacht **
Schalldruckpegel in 5m / 8m Abstand ***
Versorgungsspannung
Anschlussstrom
Max. Leistungsaufnahme
Abmessungen Außenmodul
(B x H x T)
Abmessungen Innenmodul
(B x H x T)
Gewicht Außenmodul / Innenmodul
Warmwasserspeicher
kW
kW
kW
%
dB(A)
dB(A)
V / Hz
A
kW
mm
mm
kg
    AFM 5 – COMFORT
    Modulationsbereich 2 – 5 kW
    Heizleistung bei A-7W35* 4,98 kW
    Heizleistung bei A-7W55* 4,77 kW
    SCOP bei 35 / 55°C * 4,09 / 3,25
    Wirkungsgrad ETAs bei 35 / 55°C * 160,5 / 127,1 %
    Energieeffizienzklasse bei 35 / 55°C * A++ / A++
    Schallleistungspegel Normal / Nacht ** 54 / 51 dB(A)
    Schalldruckpegel in 5m / 8m Abstand *** 32/ 28 dB(A)
    Versorgungsspannung 230 / 50 V / Hz
    Anschlussstrom 15 A
    Max. Leistungsaufnahme 5,32 kW
    Abmessungen Außenmodul
    (B x H x T)     1150 x 860 x 515 mm
    Abmessungen Innenmodul
    (B x H x T)     695 x 1535 x 858 mm
    Gewicht Außenmodul / Innenmodul 129 / 195 kg
    Warmwasserspeicher 250
    AFM 7 – COMFORT
    Modulationsbereich 2 – 7 kW
    Heizleistung bei A-7W35* 5,42 kW
    Heizleistung bei A-7W55* 5,18 kW
    SCOP bei 35 / 55°C * 4,12 / 3,23
    Wirkungsgrad ETAs bei 35 / 55°C * 161,8 / 126 %
    Energieeffizienzklasse bei 35 / 55°C * A++ / A++
    Schallleistungspegel Normal / Nacht ** 55 / 52 dB(A)
    Schalldruckpegel in 5m / 8m Abstand *** 33 / 29 dB(A)
    Versorgungsspannung 230 / 50 V / Hz
    Anschlussstrom 15 A
    Max. Leistungsaufnahme 5,32 kW
    Abmessungen Außenmodul
    (B x H x T)     1150 x 860 x 515 mm
    Abmessungen Innenmodul
    (B x H x T)     695 x 1535 x 858 mm
    Gewicht Außenmodul / Innenmodul 129 / 195 kg
    Warmwasserspeicher 250
    AFM 9 – COMFORT
    Modulationsbereich 2 – 9 kW
    Heizleistung bei A-7W35* 6,62 kW
    Heizleistung bei A-7W55* 6,45 kW
    SCOP bei 35 / 55°C * 4,21 / 3,34
    Wirkungsgrad ETAs bei 35 / 55°C * 165,5 / 130,6 %
    Energieeffizienzklasse bei 35 / 55°C * A++ / A++
    Schallleistungspegel Normal / Nacht ** 46 / 43 dB(A)
    Schalldruckpegel in 5m / 8m Abstand *** 24 / 20 dB(A)
    Versorgungsspannung 230 / 50 V / Hz
    Anschlussstrom 15 A
    Max. Leistungsaufnahme 5,32 kW
    Abmessungen Außenmodul
    (B x H x T)     1390 x 860 x 590 mm
    Abmessungen Innenmodul
    (B x H x T)     695 x 1535 x 858 mm
    Gewicht Außenmodul / Innenmodul 148 / 195 kg
    Warmwasserspeicher 250
    AFM 12 – COMFORT
    Modulationsbereich 3 – 12 kW
    Heizleistung bei A-7W35* 7,89 kW
    Heizleistung bei A-7W55* 7,79 kW
    SCOP bei 35 / 55°C * 4,20 / 3,54
    Wirkungsgrad ETAs bei 35 / 55°C * 165,1 / 138,7 %
    Energieeffizienzklasse bei 35 / 55°C * A++ / A++
    Schallleistungspegel Normal / Nacht ** 48 / 45 dB(A)
    Schalldruckpegel in 5m / 8m Abstand *** 26 / 22 dB(A)
    Versorgungsspannung 400 / 50 V / Hz
    Anschlussstrom 3 x 12 A
    Max. Leistungsaufnahme 7,4 kW
    Abmessungen Außenmodul
    (B x H x T)     1390 x 860 x 590 mm
    Abmessungen Innenmodul
    (B x H x T)     695 x 1535 x 858 mm
    Gewicht Außenmodul / Innenmodul 148 / 195 kg
    Warmwasserspeicher 250
    AFM 14 – COMFORT
    Modulationsbereich 4 – 14 kW
    Heizleistung bei A-7W35* 9,57 kW
    Heizleistung bei A-7W55* 9,33 kW
    SCOP bei 35 / 55°C * 4,73 / 3,38
    Wirkungsgrad ETAs bei 35 / 55°C * 186,1 / 132,2 %
    Energieeffizienzklasse bei 35 / 55°C * A+++ / A++
    Schallleistungspegel Normal / Nacht ** 50 / 47 dB(A)
    Schalldruckpegel in 5m / 8m Abstand *** 28 / 24 dB(A)
    Versorgungsspannung 400 / 50 V / Hz
    Anschlussstrom 3 x 12 A
    Max. Leistungsaufnahme 7,4 kW
    Abmessungen Außenmodul
    (B x H x T)     1350 x 1505 x 585 mm
    Abmessungen Innenmodul
    (B x H x T)     695 x 1770 x 858 mm
    Gewicht Außenmodul / Innenmodul 210 / 255 kg
    Warmwasserspeicher 310
    AFM 16 – COMFORT
    Modulationsbereich 5 – 16 kW
    Heizleistung bei A-7W35* 12,05 kW
    Heizleistung bei A-7W55* 11,95 kW
    SCOP bei 35 / 55°C * 4,76 / 3,41
    Wirkungsgrad ETAs bei 35 / 55°C * 187,2 / 133,5 %
    Energieeffizienzklasse bei 35 / 55°C * A+++ / A++
    Schallleistungspegel Normal / Nacht ** 52 / 49 dB(A)
    Schalldruckpegel in 5m / 8m Abstand *** 30 / 26 dB(A)
    Versorgungsspannung 400 / 50 V / Hz
    Anschlussstrom 3 x 12 A
    Max. Leistungsaufnahme 7,4 kW
    Abmessungen Außenmodul
    (B x H x T)     1350 x 1505 x 585 mm
    Abmessungen Innenmodul
    (B x H x T)     695 x 1770 x 858 mm
    Gewicht Außenmodul / Innenmodul 212 / 255 kg
    Warmwasserspeicher 310
    AFM 18 – COMFORT
    Modulationsbereich 5 – 18 kW
    Heizleistung bei A-7W35* 13,01 kW
    Heizleistung bei A-7W55* 12,87 kW
    SCOP bei 35 / 55°C * 4,71 / 3,35
    Wirkungsgrad ETAs bei 35 / 55°C * 185,2 / 131,0 %
    Energieeffizienzklasse bei 35 / 55°C * A+++ / A++
    Schallleistungspegel Normal / Nacht ** 53 / 50 dB(A)
    Schalldruckpegel in 5m / 8m Abstand *** 31 / 27 dB(A)
    Versorgungsspannung 400 / 50 V / Hz
    Anschlussstrom 3 x 12 A
    Max. Leistungsaufnahme 7,4 kW
    Abmessungen Außenmodul
    (B x H x T)     1350 x 1505 x 585 mm
    Abmessungen Innenmodul
    (B x H x T)     695 x 1770 x 858 mm
    Gewicht Außenmodul / Innenmodul 212 / 255 kg
    Warmwasserspeicher 310
    AFM 20 – COMFORT
    Modulationsbereich 5 – 20 kW
    Heizleistung bei A-7W35* 13,78 kW
    Heizleistung bei A-7W55* 13,65 kW
    SCOP bei 35 / 55°C * 4,69 / 3,23
    Wirkungsgrad ETAs bei 35 / 55°C * 184,4 / 126,3 %
    Energieeffizienzklasse bei 35 / 55°C * A+++ / A++
    Schallleistungspegel Normal / Nacht ** 54 / 51 dB(A)
    Schalldruckpegel in 5m / 8m Abstand *** 32 / 28 dB(A)
    Versorgungsspannung 400 / 50 V / Hz
    Anschlussstrom 3 x 12 A
    Max. Leistungsaufnahme 7,4 kW
    Abmessungen Außenmodul
    (B x H x T)     1350 x 1505 x 585 mm
    Abmessungen Innenmodul
    (B x H x T)     695 x 1770 x 858 mm
    Gewicht Außenmodul / Innenmodul 212 / 255 kg
    Warmwasserspeicher 310

    *nach EN 14511 (mittleres Klima) | **nach EN 12102 | ***Freifeldaufstellung
