Hackgutheizung

ECO Raumaustragung

Energiesparend. Kostensenkend.

Eco-Raumaustragung - robust und zuverlässig

Durch die geringe Antriebsleistung von nur 0,18 kW (bei 70–330 kW: 0,30–0,38 kW) und das hocheffiziente und robuste Stirnradgetriebe ist sie äußerst energiesparend und senkt somit die Stromkosten. Dieses wird nicht nur beim Antriebsmotor, sondern auch beim Bodenrührwerk eingesetzt. Bis zu 67 % Ersparnis können im Vergleich zu herkömmlichen Raumaustragungen erreicht werden. Durch den enorm hohen Getriebe-Wirkungsgrad von über 90 % übertrifft es deutlich herkömmliche Schneckengetriebe. Eine leichte Handhabung der Schnecke, samt Trog mit abnehmbaren Deckel, garantiert die modulare Bauweise. Weiters wird durch das spezielle Hargassner System der 3-Federarme, 4-Federnarme oder 3-Knick-Federarme kein Schrägboden im Lagerraum benötigt. Alles zusammen spart Kosten, Zeit und sichert die kontinuierliche und langlebige Materialzufuhr zum Biomassekessel.

Eco-Raumaustragung

Schnittbild & Detailinformationen

1 – Zweikammer -Z-Schleuse
2 – Kugelkopf
3 – Brecherbox
4 – RA-Verlängerungen (in Modulbauweise)
5 – Spezielle Federarmanordnungen
6 – Effektiver Hackgut-Abstreifwinkel
7 – Austragungsschnecke und Schacht

8 – Leerlaufscheibe (bei RA 450 – 500) bzw. Deckscheibe
9 – Hocheffizientes Stirnradgetriebe
10 – Niro-Einschubschnecke mit Temperaturüberwachung
11 – Antriebsmotor Einschubschnecke + Schleuse
12 – Antriebsmotor Austragungsschnecke + Rührwerk
13 – Sicherheitsdeckel mit Retourlauf-Funktion
14 – Bodenrührwerk mit Federn

Herkömmliches Schneckengetriebe

Hoher Reibungsverlust
Niedriger Wirkungsgrad

Hargassner Stirnradgetriebe

Niedriger Reibungsverlust
Höchster Wirkungsgrad
Langlebig

Zweikammer Z-Schleuse

Kammertiefe 18 cm / 22 cm
Gewährleistet 100 % Rückbrandsicherheit
Für lange Hackschnitzel
Einfach austauschbar
Sehr kraftsparend
Mit gehärteten Schneidkanten

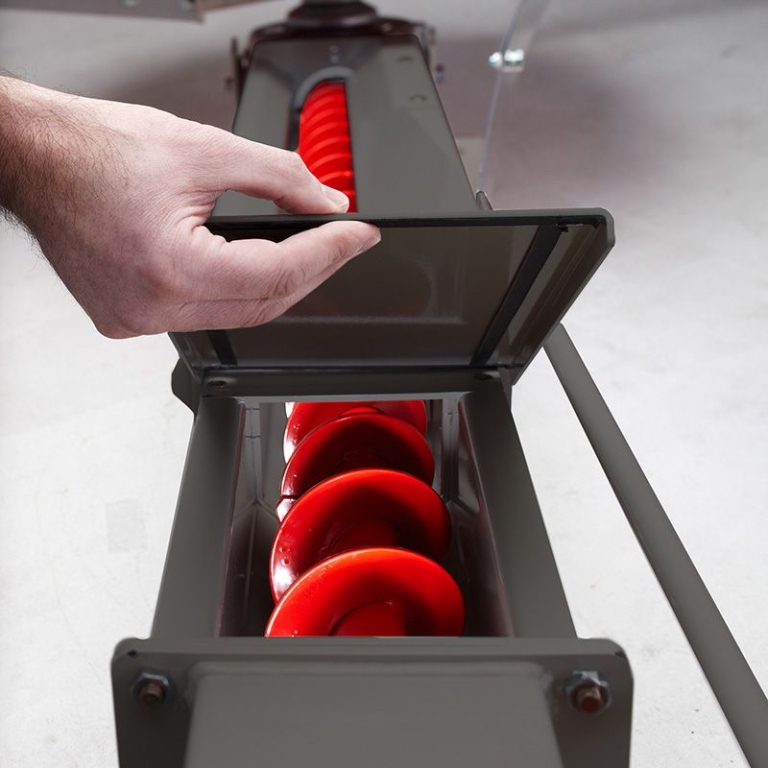

Modulbauweise

Flexibel in der Planung
Schneckenverlängerung von 300–2000 mm
Einfach in der Einbringung & Montage
Schelle & sparsame Wartung
Austausch einzelner Schneckenteile möglich

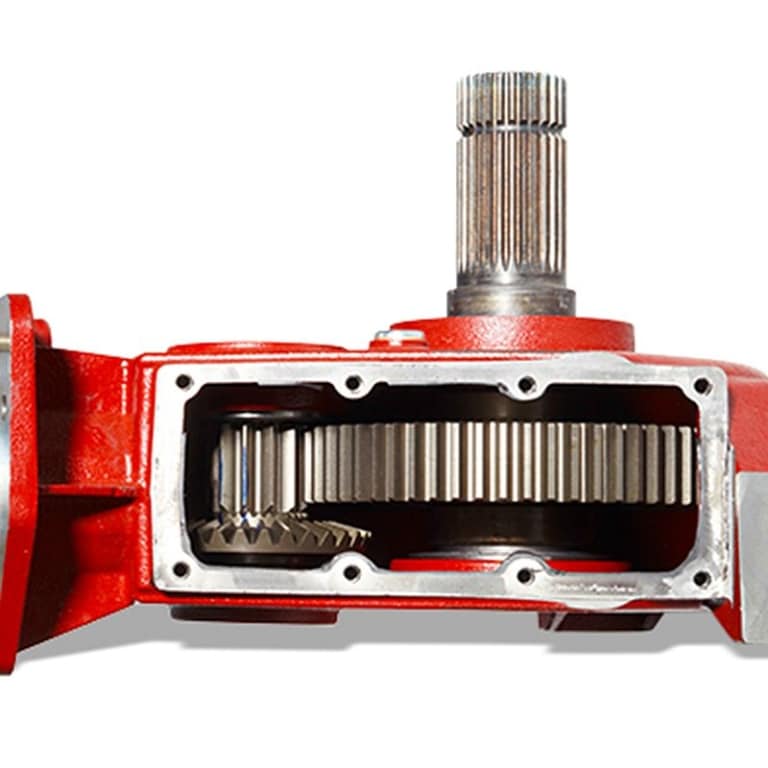

Stirnradgetriebe

Höchster Wirkungsgrad
Extrem energiesparend
Sehr robust & langlebig
Betriebssicher & Wartungsfrei

Leerlaufscheibe mit Federn für Hargassner Raumaustragung 4,5 und 5 Meter

Hargassner Leerlaufscheibe

Arbeitet mit halbem Kraftaufwand
Scheibe steht bis Federn eingezogen sind
Keine Hohlraumbildung
Bei Raumaustragungen mit Ø 4,5 m & 5 m

Querschnittbild Schacht-Schnecke für Hackgut bei Hargassner Eco-Raumaustragung

Schnecke & Schacht

Großzügig dimensioniert
3 Schachtgrößen
140 mm / 180 mm / 260 mm
Optimiert für Heizungstyp
Kein Materialstau
Geeignet für Hackgut/Pellets
Bis Hackgut G50
Progressive Schneckensteigung

Hackgut-Abstreifwinkel

Garantierte Materialversorgung
Notwendig bei geringem Lagerstand
Maximale Lagerraumleerung
Mehr Material im Schacht
Konstante Fördermenge
Wenig Kraftaufwand & Verschleiß

3-Federarme

Ohne Schrägboden

Bis Ø 4 m
Kraftsparende Übersetzung 1:16
Schacht 140 mm = Eco-HK 20–120
Schacht 180 mm = Eco-HK 130–330
& Magno UF/VR 250–400

4-Federarme

Ohne Schrägboden

Bis Ø 4,5 – 5 m
Hargassner Leerlaufscheibe
Kraftsparende Übersetzung 1:25
Schacht 140 mm = Eco-HK 20–120
Schacht 180 mm = Eco-HK 130–330
& Magno UF/VR 250–400

3-Knick-Federarme

Ohne Schrägboden

Ø 5,5 & 6 m
Kraftsparende Übersetzung 1:25
Schacht 260 mm
= Magno UF/VR/SR 450–1400

Passende Raumaustragung zur Heizung finden

Zuordnung der Hargassner Federarm-Systeme zu möglichen Heizungsmodellen und Schachtgrößen

Federarmsystem	RA-Type	Eco-HK 20–120	Eco-HK 130–330	Magno UF/VR 250–400	Magno UF/VR/SR 450–1400
Raumaustragung 3 Federarme Schacht 140 / 180	200 , 250 , 350 , 300 , 400	✓ / –	– / ✓	– / ✓	– / –
Raumaustragung 4 Federarme & Leerlaufscheibe Schacht 140 / 180	450 , 500	✓ / –	– / ✓	– / ✓	– / –
Raumaustragung 3-Knick-Federarme Schacht 140 / 180	550 , 600	✓ / –	– / ✓	– / ✓	– / –
Raumaustragung 3-Knick-Federarme Schacht 260	450 , 500 , 550 , 600	–	–	–	✓
