Divisez par 2 votre facture de chauffage et d'eau chaude grâce au solaire thermique
Optez pour le mix énergétique grâce aux capteurs solaires thermiques
Grâce à l’énergie solaire, vous couvrez jusqu’à 80 % de vos besoins d’eau chaude en CESI (Chauffe-Eau Solaire Individuel)* et 60 % de vos besoins en chauffage et eau chaude en SSC (Système Solaire Combiné) avec un dimensionnement adapté. Nos capteurs thermiques sont parmi les plus performants du marché et se combinent parfaitement avec nos chaudières biomasse. Vous réduisez grandement vos factures d’énergie même l’hiver pour un confort optimal.
Avantages de nos capteurs solaires
Pour votre maison
- Jusqu’à 70 % les rejets de gaz à effet de serre en moins par rapport à un chauffage électrique ou au gaz
- 3 fois plus d’économies sur votre facture d’eau chaude avec un CESI par rapport au chauffage au fioul, gaz ou électrique
- 2 fois plus d’économies sur votre facture de chauffage avec un SSC par rapport au chauffage au fioul, gaz ou électrique
Les atouts
- Gamme polyvalente pour tous les bâtiments
- Compatibles avec les chaudières Hargassner
- Capteur sous-vide pour les environnements extrêmes
- Protection contre la chaleur et le froid
- Couvre la totalité des besoins en chaleur l’été
- Supports et fixations multiples pour toutes les toitures
- Rendement des panneaux de 80 % en conditions optimales
- Résistance 3x plus élevée de la vitre que sur le reste du marché (poids neige / impact grêle).
La technologie
- Léger et solide grâce à la cuve en alliage d’aluminium-magnésium inoxydable
- Échange thermique élevé et rapide grâce au serpentin en cuivre, serti dans l’absorbeur
- Vitre en verre Sécurit, trempée de 4 mm, résistante à la grêle (conforme à la norme EN ISO 9806)
- Raccordements hydrauliques par brides et joints “Viton” sans soudure résistant aux contraintes du fluide
Aperçu
Nos chaufferies de référence
Référence
Habitation individuelle à Bergerac
Bergerac (24) | Nano-PK 9 kW & Système solaire combiné 10 m²
Référence
Maison individuelle en Haute-Garonne
Haute-Garonne (31) | Neo-HV & Système solaire combiné 14 m²
Référence
Appartement de ski à la Station Serre Chevalier
Station Serre Chevalier (05) | Nano-PK 25 kW & Système solaire combiné 8 m²
Suis-je obligé de combiner ma chaudière aux capteurs thermiques ?
Non, il vous est possible d’installer des capteurs indépendamment pour produire l’eau chaude sanitaire ou le chauffage.
Toutefois, il est fortement recommandé de coupler vos capteurs solaires thermiques à un système de chauffage d’appoint (central ou non) pour les jours peu ensoleillés.
Quel capteur solaire thermique HARGASSNER choisir ?
Le choix du capteurs adapté à votre bâtiment se détermine par son emplacement et votre localisation. Par exemple :
- Un capteur vertical s’adaptera plus facilement à une toiture correctement orienté et inclinée.
- Un capteur horizontal sera plus esthétique sur des toitures plates, au sol ou encore en façade.
- Notre capteur sous vide vous offrir les meilleures performances même dans des climats froids.
| TS 300 | TS 330 | TS 400 | |
|---|---|---|---|
| Dimensions (H x L x P) | 2009 x 1009 x 75 mm | 1009 x 2009 x 75 mm | 2009 x 1009 x 75 mm |
| Surface d’absorption | 1,78 m² | 1,78 m² | 1,70 m² |
| Poids total | 36,1 kg | 36,5 kg | 45,3 kg |
| Nombre d’unité en série | 10 | 8 | 10 |
| Isolation thermique | Laine minérale 40 mm | Laine minérale 40 mm | Sous-vide |
| Température maxi | 190 °C | 189 °C | 224 °C |
| Puissance maxi* | 1445 W | 1435 W | 1464 W |
| Productivité | 5,37 kJ/(Km²) | 5,89 kJ/(Km²) | 5,12 kJ/(Km²) |
* Gb = 850 W/m²; Gd = 150 W/m². Sous réserve de modification technique.
En général, un panneau solaire (2 m²) conviendra pour chauffer environ 20 m² ou pour chauffer l’eau de 4 personnes.
La surface de capteur nécessaire dépendra toutefois du taux d’ensoleillement du système solaire.
Comment fonctionnent les capteurs solaires Hargassner ?
Le capteur utilise trois principes : effet du corps noir, de serre et de l’isolant pour capter la chaleur du soleil. Les rayonnements solaires sont captés par le tube en cuivre serti dans l’absorbeur du panneau. La liaison mécanique entre le tube sinueux et l’absorbeur assure une performance constante pendant des décennies.
Le liquide composé d’eau et d’antigel, circulant à l’intérieur des tuyaux inox annelés, emmagasine la chaleur et la transmet dans le réseau de chauffage et/ou au ballon d’eau chaude de l’installation.
La régulation HARGASSNER de la chaufferie récupère automatiquement l’énergie solaire dès que les conditions le permettent. Si les apports solaires ne suffisent pas à combler les besoins, l’appoint se déclenche.
L’installation solaire fonctionne en permanence. L’appoint se déclenche en cas de manque de puissance de la part des panneaux. La régulation HARGASSNER contrôle l’installation automatiquement.
Plus d’informations sur le guide : Adopter le solaire thermique de l’ADEME :
- CESI monobloc, éléments séparés, optimisés
- SSC par hydroaccumulation, direct
Quelle est la différence le solaire thermique et le solaire photovoltaïque ?
Les panneaux solaires thermiques capteur la chaleur des rayonnements du soleil afin d’alimenter un bâtiment en eau chaude sanitaire et/ou en chauffage.
Les matériaux utilisés sont résistants et 100% recyclables.
Les panneaux photovoltaïques produisent de l’électricité.
Pourquoi un bon dimensionnement de l'installation de solaire thermique est nécessaire ?
Une installation surdimensionnée aura un retour sur investissement plus long. Une installation sous dimensionnée augmentera l’utilisation de l’appoint.
Le bon dimensionnement dépend de plusieurs critères :
- La situation géographique : les heures d’ensoleillement, l’orientation des panneaux.
- Les besoins à couvrir : le nombre de personnes dans le logement, l’espace et les équipements à chauffer (piscine, ballon ECS, etc).
- L’environnement de l’installation complète : le type de ballons ECS, l’isolation de l’habitation.
Exemple :
- Un CESI doté de 4 m² de capteurs pourra convenir pour une famille de 4 personnes dans le Nord de la France alors que 2 m² suffiront dans le Sud.
- 0,7 à 1 m² de capteurs participent au chauffage de 10 m² de locaux en fonction de la localisation, l’isolation et de l’installation.
Source : Guide Adopter le solaire thermique – ADEME
THERMOSOLAR, une filiale du groupe HARGASSNER
Thermosolar est l’un des plus anciens fabricants de capteurs solaires thermiques en Europe. Reconnu pour ses solutions de haute qualité, c’est le seul fabricant au monde de capteurs à plan vitré sous vide rechargeable.
Forte de plus de 50 ans d’expérience dans le développement et l’application des dernières technologies de capteurs solaires, la marque allemande a rejoint le groupe HARGASSNER depuis 2021.
Les bases d'une installation performante
Une installation bien orientée (sud, ouest) et inclinée (45° à 60°) et sans ombre garantira les meilleures performances et le plus d’économies.
L’orientation et l’inclinaison moins favorable peut être compensée par l’ajout de capteurs supplémentaires pour capter les rayonnements necéssaires.
Nos multiples supports et fixations vous permettre de choisir l’option la plus adéquate à votre besoin.
Une maintenance annuelle par votre installateur est recommandée afin de garantir des performances optimales et constantes. Il est recommandé de vérifier le PH du fluide caloporteur au moins une fois tous les deux ans.
Vérifiez auprès de votre mairie concernant les règles d’urbanisme légales et la faisabilité technique de votre installation.
Les ballons de stockage solaires sont spécialement conçus pour être utilisés avec un système solaire thermique. Désigné de ballons “bi-énergies”, ils intègrent 2 échangeurs connectés à l’installation solaire et à son appoint.
Chez HARGASSNER, nous proposons une gamme de ballons solaires ECS et tampon en acier, émaillé, ou inox spécialement conçus pour les systèmes CESI ou SSC.
Un clapet anti retour situé dans le système hydraulique protège l’installation de l’effet de thermosiphon. Le fluide caloporteur ne peut ainsi circuler que dans un sens cela évite à la chaleur emmagasinée dans le balllon de remonter dans les panneaux.
Capteur solaire sous-vide
Isolation et protection contre les conditions extrêmes
Le capteur TS 400 représente le porte-étendard du savoir-faire de Thermosolar. Unique en son genre dans le monde, son isolation par vide d’air rechargeable lui permet de fonctionner à basse température avec un rendement constant, tout en étant complètement étanche aux éléments corrosifs.
Ce capteur est conçu pour faire face à des conditions extrêmes :
- Bords de mer et environnement iodé
- Climat à fort écart de température jour/nuit
- Rendement garanti jusqu’à -40°C
Les panneaux HARGASSNER sont protégés des surchauffes
Le système de protection contre les surchauffes
Nous pouvons voir la température de stagnation sur le graphe (15 juillet sans besoin thermique) à 140°C. Elle reste basse grâce au traitement de l’absorbeur qui augmente son coefficient d’émission au dessus de 130°C.
L’installation solaire est rempli avec le fluide caloporteur que nous distribuons dont la température de fonctionnement est comprise entre -32 et 230°C.
Il n’y a donc pas de risque de surchauffe, d’endommagement du système et de vieillissement prématuré du fluide caloporteur.
Une soupape de sécurité et le vase d’expansion du système hydraulique protège l’installation contre une pression hydraulique excessive.
Au cas où, le ballon emmagasine trop de chaleur la journée, un dispositif de décharge fait circuler le liquide caloporteur la nuit afin de refroidir le ballon.
Nos supports et fixations pour panneaux solaires thermiques

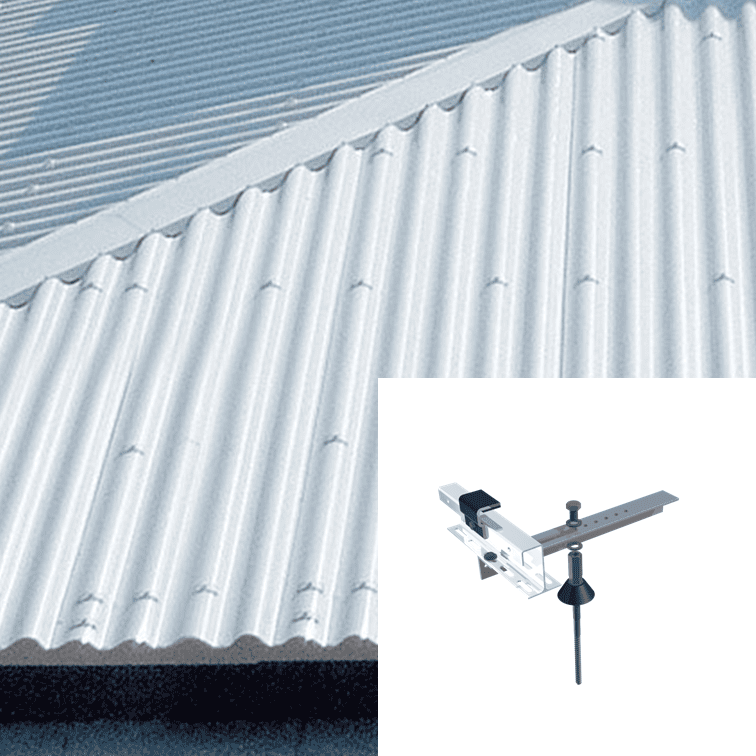

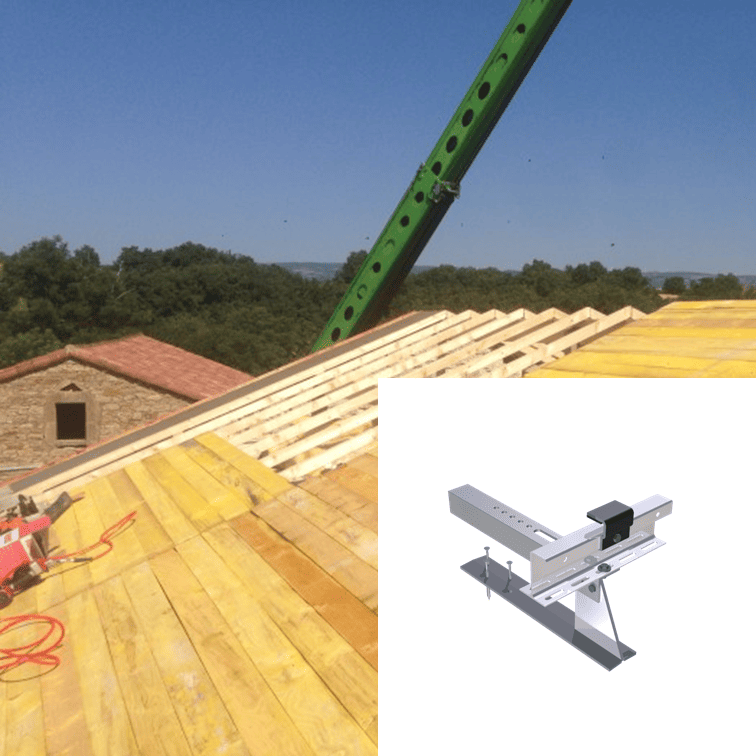

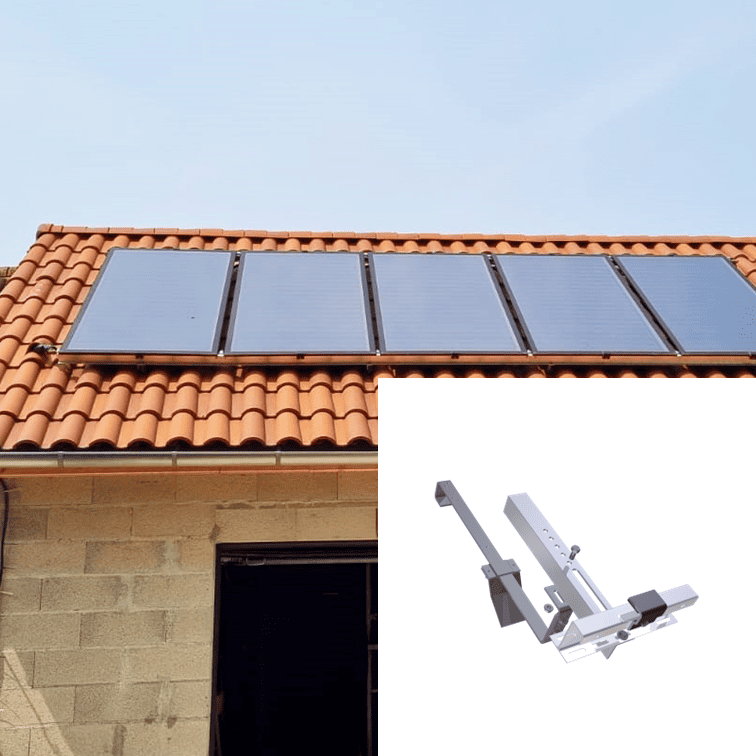

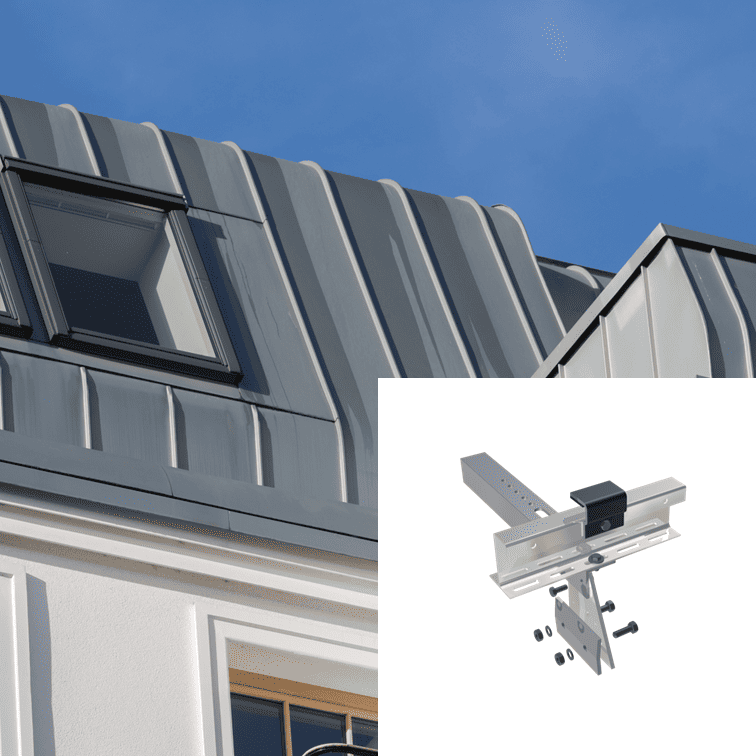

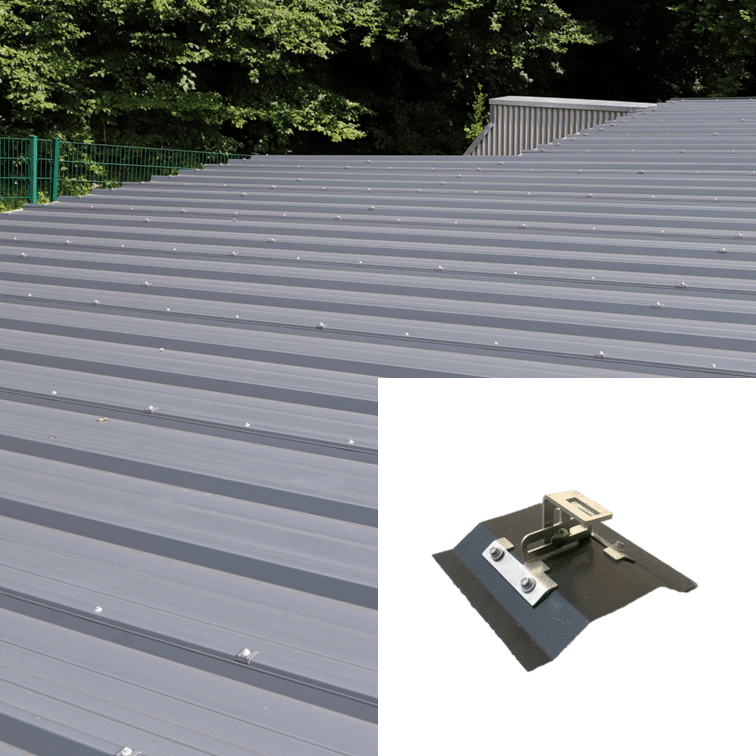

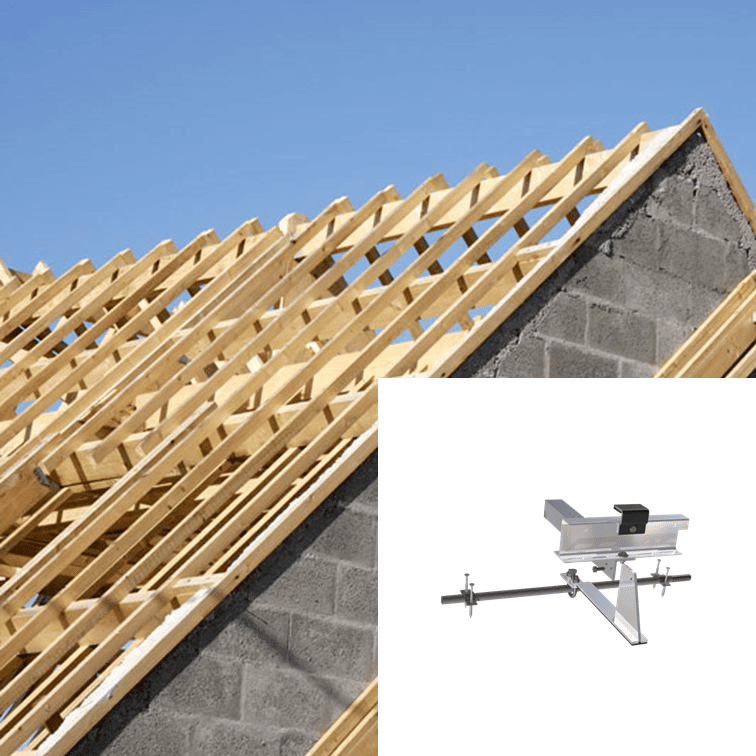

Nos fixations s’adaptent sur de nombreux types de toitures : (ardoise, tuile, tôle, zinc joint debout, etc.)

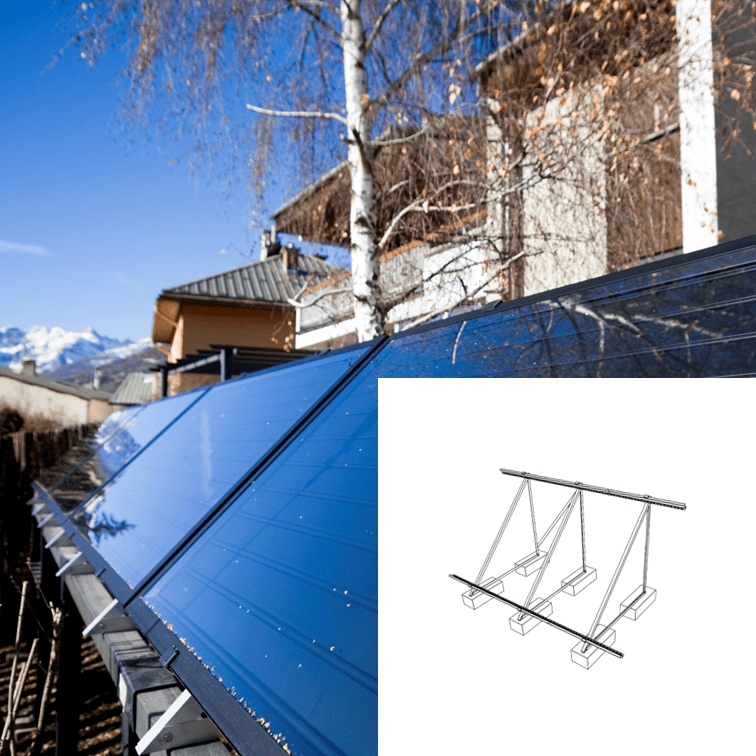

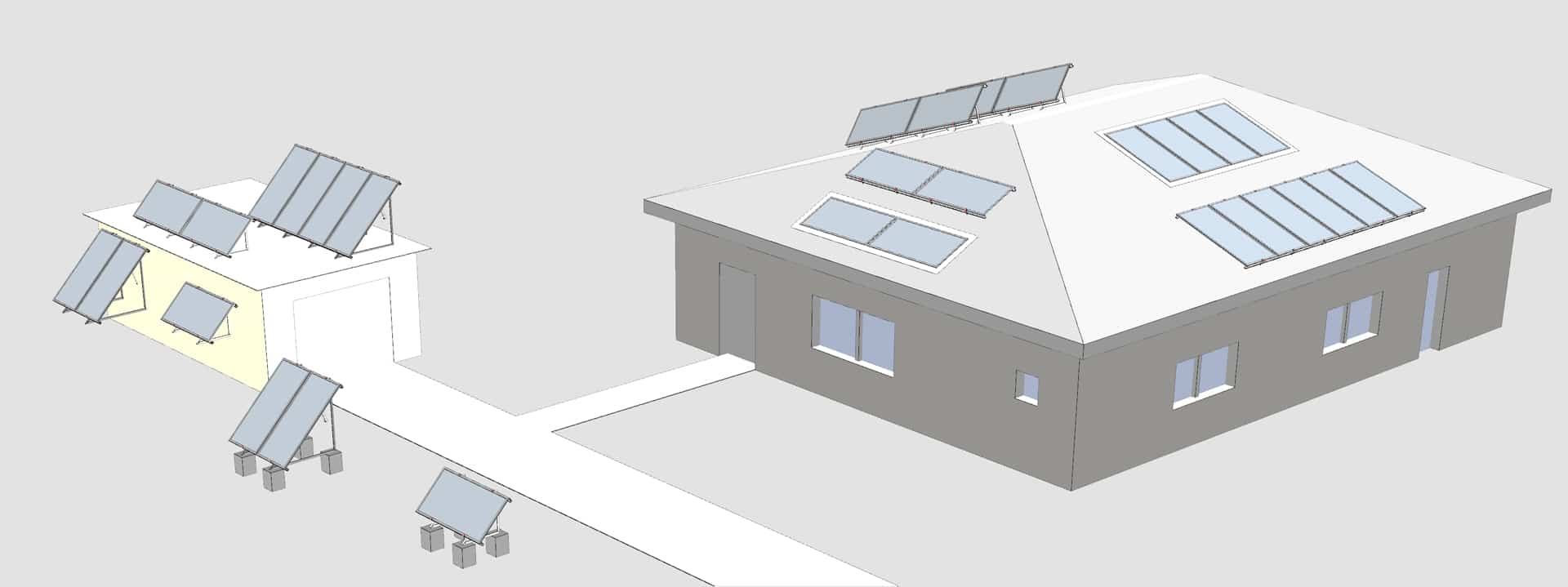

Nos supports permettent un montage à de nombreux emplacements : toit, sol, mur, brise soleil, balcon, encastré, etc.
L’installation solaire est rempli avec le fluide caloporteur antigel et anticorrosion que nous distribuons dont la température de fonctionnement est comprise entre -32 et 230°C.
De plus, un système d’autovidange peut être installé en cas de besoin.
Nos kit solaires
Jusqu'à 2 personnes - Eau chaude
Notre kit CESI
- Capteurs TS300 verticaux avec supports pour capteurs
- Kits de fixations sur toiture type «Liteaux»
- Fluide caloporteur solaire, vase d’expansion avec raccord flexible et support mural
- Kit de raccordement hydraulique aux capteurs, kits d’interconnexion par brides des capteurs
- Module hydraulique solaire simple voie avec régulation 1 circuit intégrée
- Ballon ECS émaillé (BE-2E-XXX) avec 2 échangeurs
4 personnes - 120 m² - Eau chaude et chauffage
Notre kit SSC
- 6 Capteurs TS300 verticaux avec supports pour capteurs
- Kits de fixations sur toiture type «Liteaux»
- Fluide caloporteur solaire, vase d’expansion avec raccord flexible et support mural
- Kit de raccordement hydraulique aux capteurs, kits d’interconnexion par brides des capteurs
- Module hydraulique solaire double voie avec régulation 2 circuit intégrée
- Ballon Tampon 800 litres (T-1E-800C) avec 1 échangeur
