Parmi les meilleurs capteurs du marché
Panneaux solaires thermiques horizontaux - TS 330 et TS 530
Les capteurs solaires thermiques horizontaux TS 330 et TS 530 profitent d’une énergie gratuite, abondante et renouvelable pour votre eau chaude sanitaire et/ou votre chauffage.
Ils tirent parti d’une technologie haut de gamme. Cela garantit des rendements parmi les plus élevés du marché ainsi que des systèmes de sécurité fiables.
De nombreux accessoires et composants facilitent l’installation des TS 330 et TS 530.

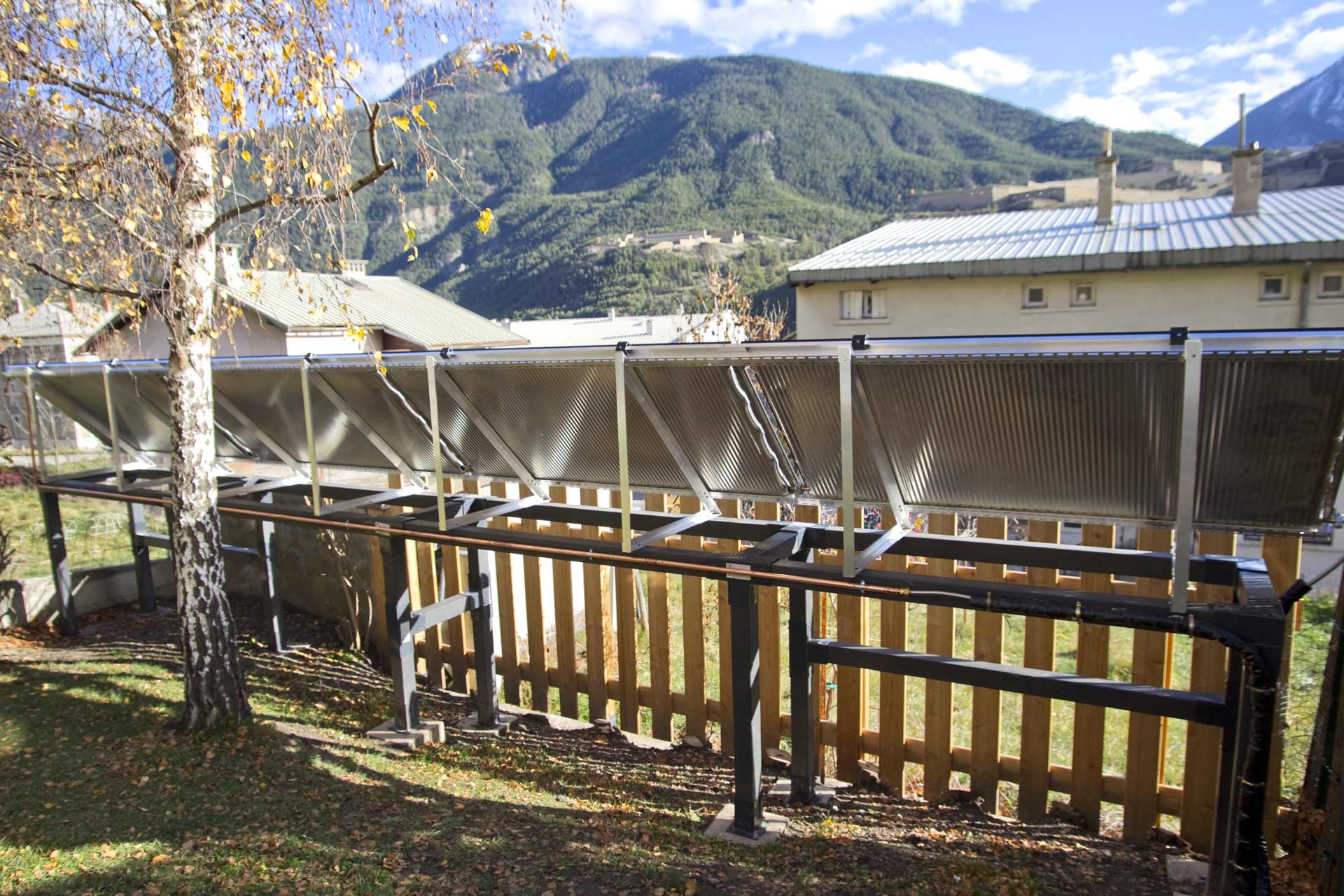

- Grâce aux multiples châssis et fixations, ils s’intègrent sur tous types de toitures, au sol ou en façade.
- Ils se combinent facilement à une chaudière HARGASSNER grâce à la régulation.
- Ils assurent un confort thermique toute l’année
- Couvrent la majorité des besoins en eau chaude durant l’été
- La certification Solar Keymark vous garantit l’accès aux aides de l’État.
- La cuve du collecteur en alliage d’aluminium-magnésium inoxydable allie légèreté et solidité.
- Le serpentin en cuivre entouré de laine de roche et serti dans l’absorbeur, permet un échange thermique élevé et rapide.
- Vitre ultrarésistante, trois fois plus solide que la norme actuelle (poids de neige, impacts de grêle).
- Jusqu’à 10 unités peuvent être reliées en série.
- Les raccords du collecteur sans soudure garantissent un montage rapide, facile et sûr.
Aperçu
Découvrez les panneaux thermiques TS 330 et TS 530 en 3D
Cette représentation en coupe des capteurs TS 330 et TS 530 vous offre une vue détaillée du capteur sous tous les angles grâce à la technologie 3D.
Identifiez les différents éléments constitutifs ainsi que la technologie utilisée dans sa conception. N’hésitez pas à venir dans nos concessions découvrir le capteur et son échantillon en coupe.
Caractéristiques techniques des panneaux solaires TS 330 et TS 530
| Caractéristiques | TS 330 | TS 530 |
|---|---|---|
| Productivité – rayonnement 1 000 W/m², ΔT = 0 | 1435 W (806 W/m² utile) | 1844 W (815 W/m² utile) |
| Dimensions (H x L x P) | 1009 x 2009 x 75 mm | 1259 x 2009 x 74 mm |
| Pas d’implantation (vertical x horizontal) | 1040 x 2040 mm | 1290 x 2040 mm |
| Surface brute | 2,031 m² | 2,53 m² |
| Surface d’absorption | 1,70 m² | 2,26 m² |
| Poids total | 36,5 kg | 46 kg |
| Nombre max de capteurs par champ | 6 | |
| Vitrage | Verre solaire de sécurité simple vitrage (ESG), épaisseur 4 mm | |
| Enveloppe | Caisson monobloc en alliage d’aluminium et de magnésium | |
| Couleur des profilés | Finition marron foncé | |
| Raccordement | Brides et joints Viton, raccords Cu Ø22 « olive » ou inox annelé DN20, sans soudure | |
| Isolation thermique | Laine de roche 40 mm | |
| Contenance en fluide caloporteur | 1,50 L | 2,5 L |
| Technique d’absorption | Absorbeur revêtu d’un alliage en oxyde d’aluminium hautement sélectif | |
| Température maximale | 189 °C | |
| Débit max recommandé | 1,25 L/min par capteur | |
| Rendement optique | 0,8063 | |
| Coefficient de perte thermique a1 | 3,78 W/m²·K | 3,3 W/m²·K |
| Coefficient de perte thermique a2 | 0,014 W/m²·K² | 0,009 W/m²·K² |
| Facteur de correction d’incidence angulaire | 0,95 | |
