La technologie des chaudières Eco-PK/HK
Hargassner est le premier fabricant de chaudières à bois déchiqueté en Europe dont la chaudière Eco est le modèle phare.
La chaudière incontournable de la gamme HARGASSNER
Pionnier dans le domaine du chauffage à biomasse automatisé, HARGASSNER est un partenaire fiable depuis 1984, animé par un véritable esprit d’innovation. Nos chaudières mixtes de la gamme Eco font partie du fleuron de la technologie de chauffage biomasse. Elles sont dotées de nombreuses fonctionnalités permettant de produire de la chaleur de manière économique, pratique et responsable.
Elles tirent parti d’une technologie de combustion de pointe ainsi que de composants de sécurité et de confort fiables. Elles s’accompagnent aussi de nombreux accessoires liés à la régulation, au stockage et au système hydraulique respectant les exigences de qualité HARGASSNER.
Les chaudières Eco se déclinent en chaudières à granulés Eco-PK de 70 à 330 kW, en chaudières à plaquettes Eco-HK de 20 à 330 kW mais aussi en chaudières à miscanthus. Découvrez ci-dessous les avantages techniques de ces chaudières innovantes.
Pratique : l’ensemble foyer et échangeur monobloc se manipule par transpalette ou par crochet de levage. La base de la chaudière est équipée de pieds réglables.
Des composants à la pointe de la sobriété énergétique
Une chaudière au fonctionnement économe en électricité
Nos moteurs d’extraction de fumées à commutation électronique Green Tech réduisent la consommation électrique de 80 %. Le déprimomètre intégré dans la régulation mesure en continu le niveau de dépression du foyer afin que la régulation puisse ajuster la vitesse de l’extracteur de fumée. Ce pilotage adaptatif de l’extracteur garantit la valeur de dépression pour une combustion optimale et de faibles émissions.

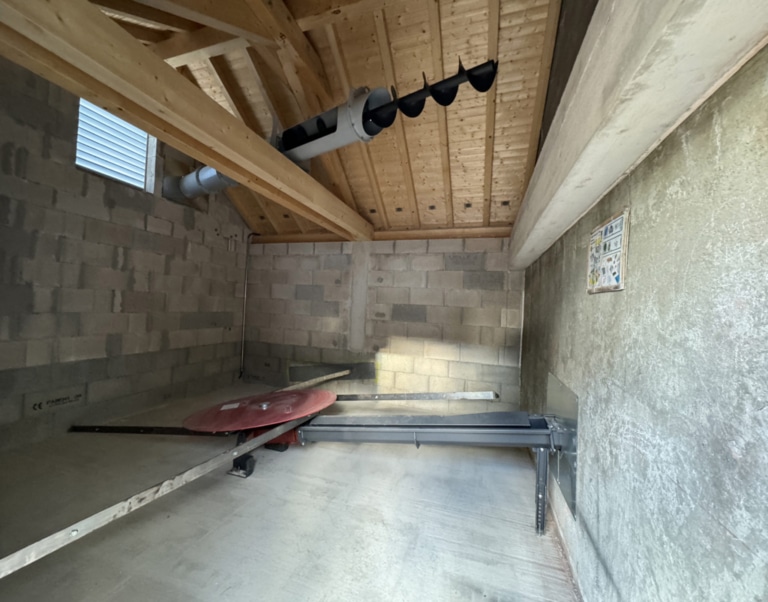

L’Extracteur de silo EcoRA breveté bénéficie d’un rendement dépassant 90 %. Il surpasse ainsi largement les systèmes à vis traditionnels. Ce rendement est atteint grâce à sa faible puissance de fonctionnement allant de 180 W à 550 W ainsi qu’à son système d’entraînement à engrenage droit très efficace et robuste.

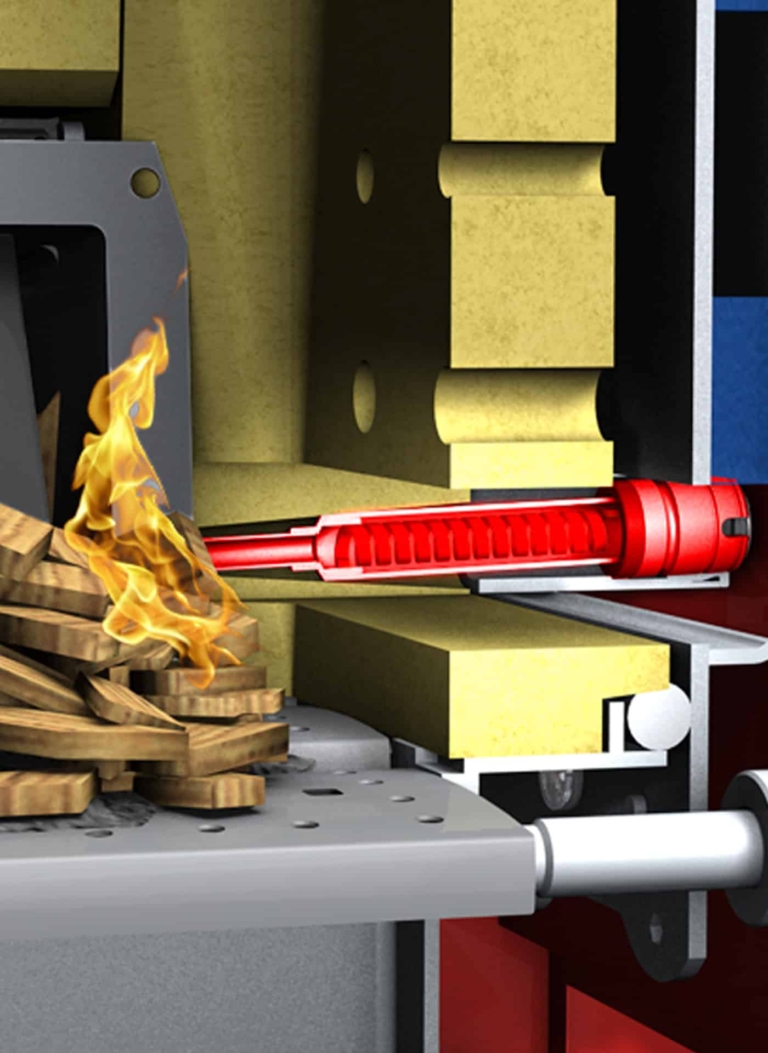

L’allumeur de 300 W réduit la consommation d’électricité de 88 % grâce à sa conception. Il offre un contrôle de l’allumage intelligent et silencieux.
Les avantages d'une chaudière polycombustible
Une chaudière, 3 combustibles
Les grilles rotatives et indépendantes offrent une grande surface de combustion et adaptent la quantité de combustible selon sa nature (granulés, bois déchiqueté, déchets de scierie, miscanthus). Grâce au contrôle de la combustion par la sonde Lambda, la chaudière ajuste son fonctionnement selon le combustible introduit.
Bien configurée, la chaudière Eco-HK peut aussi fonctionner avec des combustibles plus atypiques comme les coquilles de noix ou les noyaux d’olives. Ces usages étant très spécifiques, un calibrage précis de la chaudière devra être effectué par un technicien HARGASSNER spécialisé.
De nombreux accessoires de régulation disponibles

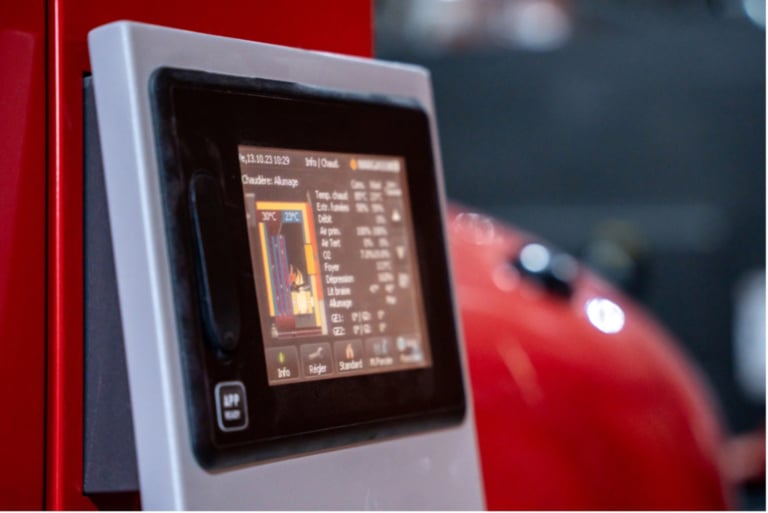

Lambda Touch'tronic : le système de régulation complet de série
La régulation Lambda Touch’tronic est une interface de régulation simple et intuitive disponible sur toutes nos chaudières Eco-HK/PK. Forte de nombreuses fonctions de série, elle se suffit à elle-même pour de nombreuses chaufferies. Connectée de série, vous pilotez votre chaudière à distance via l’application HARGASSNER
Plusieurs accessoires de régulation l’accompagnent tels que des cartes et modules permettant à votre chaudière de gérer des zones de chauffage, systèmes solaires et des ballons supplémentaires. Vous adaptez la régulation de la chaudière à vos besoins.
Le rendement des chaudières Eco-HK/PK peut atteindre plus de 97 %

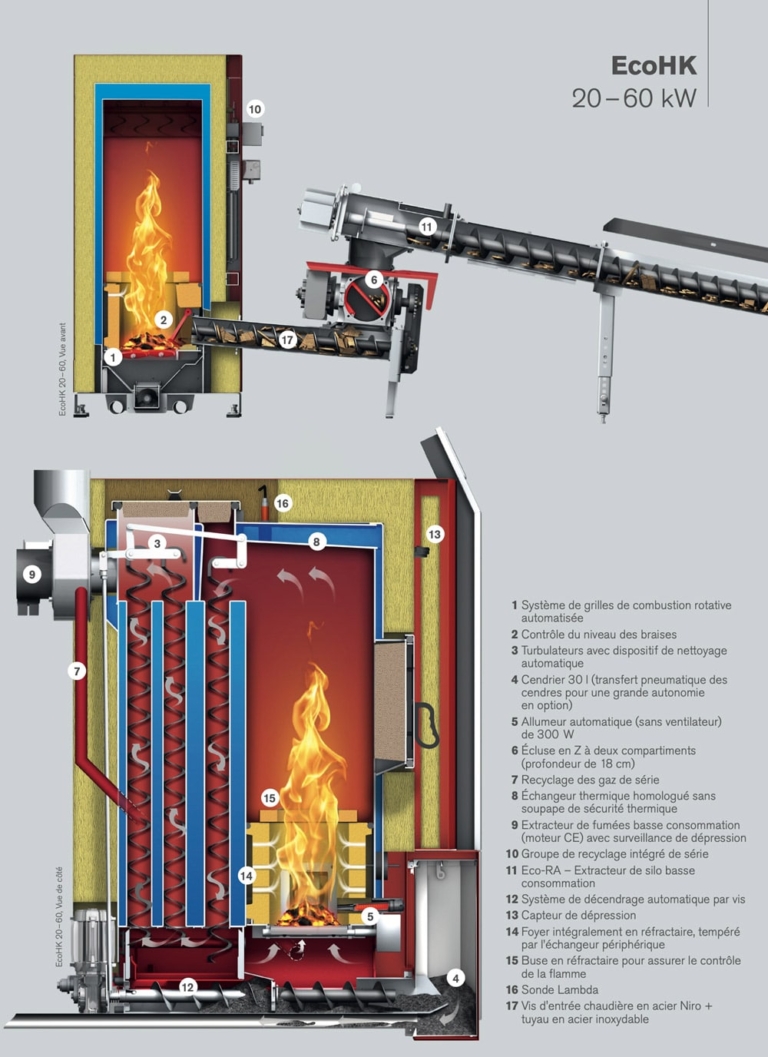

Technologie de combustion de pointe
Foyer intégralement en réfractaire avec recyclage des gaz de série
Grâce à son excellente inertie, le foyer en réfractaire garantit des températures de combustion élevées (même à charge partielle). La conception du foyer offre une combustion optimale des gaz en multipliant leur passage par la flamme. Il minimise l’usage de l’allumeur et réduit les émissions.
Chaque chaudière Eco-HK est équipée de série d’un groupe de recyclage des fumées pour éviter la formation de mâchefer – tout particulièrement lorsque le combustible est sec ou que le point de fusion des cendres est faible. Le refroidissement des braises empêche la fusion des cendres de combustible de moindre qualité. Les résidus peuvent ainsi être éliminés sans encombre par l’extracteur de cendres.
Régulation du taux d’oxygène par sonde Lambda
La sonde Lambda intégrée dans le système de régulation mesure le taux d’oxygène dans le foyer durant la combustion et le maintient entre 7 et 10 %.
Décendrage et nettoyage optimisé pour un confort accru de l'utilisateur
Les chaudières Eco-HK/PK sont dotées d’un système de nettoyage de l’échangeur qui agit à intervalles réguliers sur tous les passages de fumées, y compris le second parcours, dont le mécanisme est fabriqué en matériaux inoxydables pour résister aux contraintes des fumées. Les arêtes vives des turbulateurs éliminent les poussières des parois de l’échangeur et les évacuent dans la vis de décendrage. La vis transfère ensuite les cendres vers le cendrier où elles seront compactées.
Sur les modèles Eco 20-230 kW, le décendrage du foyer et le nettoyage du parcours des fumées sont assurés par un seul et unique système.
Grilles de combustion rotatives et automatisées
Contrôle du niveau des braises
Cette technologie des grilles de combustion HARGASSNER se compose de deux grilles indépendantes et mobiles. Pendant la combustion, elles conservent un lit de braises homogène au sein du foyer. Ventilées et fermées, elles acceptent un niveau de braise élevé et garantissent une combustion optimale ainsi que des émissions de poussières réduites.
Un capteur permettant le contrôle et l’ajustement du niveau de braise complète ces grilles. Il garantit la meilleure combustion pour chaque type de combustible.
Décendrage partiel
En fonctionnement, la chaudière effectue des décendrages partiels (seule la grille arrière pivote). Elle élimine les cendres du foyer tout en conservant le lit de braises principal pour une combustion continue.
Décendrage complet
Avant chaque redémarrage, toutes les grilles pivotent afin de nettoyer complètement le foyer et éliminer les éventuels corps étrangers (cailloux ou clous par exemple).
Fonction de broyage pour casser les mâchefers
Pour les combustibles à très faible point de fusion des cendres, comme le miscanthus, la fonction de broyage spéciale de la grille rotative permet de casser en partie les mâchefers.
Technologie d'alimentation en combustible anti bourrage et anti incendie
L'écluse rotative sécurise votre chaufferie de l'incendie et évite le blocage du système de transfert du bois
L’écluse rotative en Z (Eco-HK) ou les doubles écluses de sécurité (Eco-PK) garantissent une sécurité incendie optimale contre le retour de flamme. La forme du rotor et sa qualité de fabrication garantissent la parfaite étanchéité de l’écluse en rotation et à l’arrêt, quelle que soit sa position.
Les écluses servent aussi (et surtout) à doser la quantité de combustible introduit dans le foyer afin de garantir la meilleure combustion possible.
Le compartiment de l’écluse en Z, qui est plus grand que ceux des systèmes concurrents, réduit la consommation d’électricité et les risques de blocage.
L’écluse en Z est capable de découper des queues de déchiquetage allant jusqu’à 18 à 22 cm selon nos modèles. Cela évite ainsi le blocage du système de transfert. Elle possède 2 couteaux acier trempé facilement interchangeables équipant le rotor et le contre-couteau du stator.
Un seul moteur de 250 à 370 W selon nos modèles entraîne l’écluse rotative et la vis d’entrée chaudière. Le contrôle d’intensité du moteur limite le couple sur le rotor et protège les équipements. La précision de fabrication et son montage sur roulements ne génèrent aucun frottement parasite.
Notre technologie limite les interventions manuelles nécessaires en cas de bourrage de la chaudière
L'ensemble vis entrée chaudière et écluse rotative contrôlent l'alimentation en bois continue et sécurisée du foyer
La vis entrée chaudière peut se positionner à droite ou à gauche de la chaudière.
Montée en porte-à-faux, la vis d’entrée chaudière est guidée par un seul roulement double extérieur renforcé.
Sécurité surchauffe et incendie
La vis d’entrée chaudière est conçue en acier réfractaire, une classe de métaux qui sont extrêmement résistants à la chaleur et à l’usure.
Elle est équipée d’une sonde de température qui met en sécurité la chaudière en cas de montée anormale (>50°C). Elle est également équipée d’un doigt de gant qui peut recevoir la sonde de température d’une soupape de décharge thermique (Sprinkler) en option. Ce système est une des sécurité incendie du système et noie la vis entrée chaudière et l’écluse en cas d’anomalie.
Sécurité anti bourrage
Les motoréducteurs de vis (asynchrones) ont une vitesse constante. L’entraînement des vis est assuré par des motoréducteurs à bain d’huile avec démultiplication intégrée et un contrôle permanent de l’intensité des moteurs.
Un couvercle de détection de bourrage assure le fonctionnement correct des vis. En cas de défaut (bourrage ou queue de déchiquetage en travers), la vis est immédiatement commandée en marche arrière sur quelques tours. Si le défaut subsiste, la chaudière est mise en sécurité. Si le défaut disparaît, la vis redémarre normalement. En cas de défauts successifs, la chaudière ne se met en sécurité que lorsque le temps de marche arrière dépasse le temps de marche avant.
Si le couvercle de détection de bourrage est soulevé au-delà d’un certain angle (intervention humaine), tous les organes d’amenée de bois sont stoppés en même temps.
Nos accessoires complètent les chaudières Eco-HK/PK
Filtration
Nos chaudières Eco bénéficient des niveaux d’émission parmi les plus bas du marché comme l’atteste le label Flamme Verte. Grâce à nos filtres à particules, vous anticipez les réglementations à venir.
