Un système économe en énergie pour Eco-HK 20-230 kW
EcoRA, l'extracteur par vis dédié à nos chaudières à bois déchiqueté

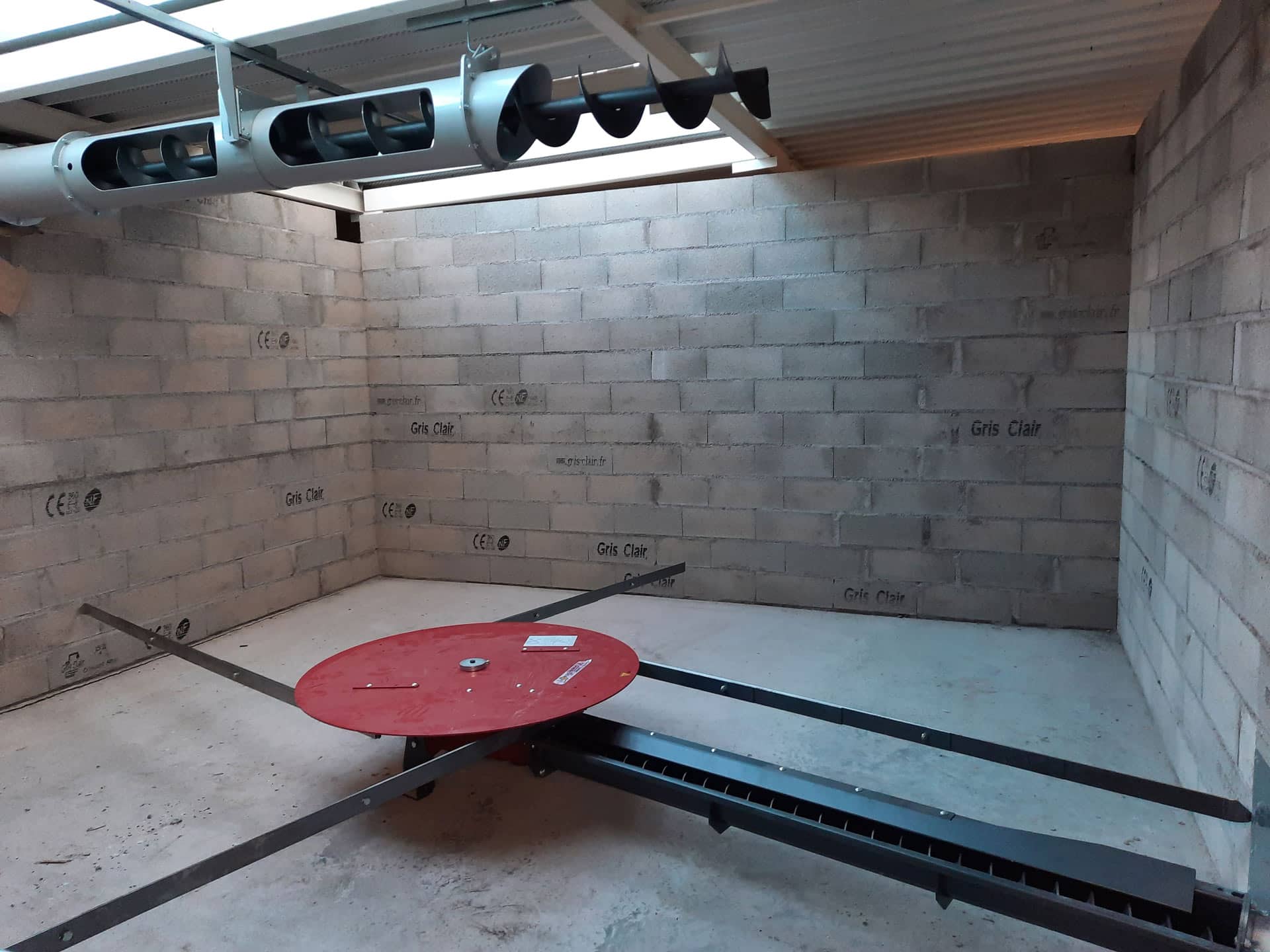

L’extracteur de silo EcoRA développé par HARGASSNER est capable de vider les plus gros silos à bois déchiqueté tout en utilisant très peu d’énergie. C’est grâce à son moteur de 180 W à 550 W et son engrenage droit innovant que cet extracteur peut atteindre un rendement de 90 %. Il est ainsi possible de réaliser jusqu’à 67 % d’économies par rapport à un extracteur de silo traditionnel.
1 – Écluse rotative à 2 compartiments en forme de Z
2 – Rotule de liaison
3 – Canal de transfert
4 – Rallonges de vis d’extraction
5 – Disposition optimisée des lames
6 – Bordure inclinée du canal d’extraction
7 – Vis et canal d’extraction
8 – Disque débrayable (sur RA 450 + 500)
9 – Renvoi d’angle (réducteur à pignons)
10 – Vis d’entrée chaudière en acier Niro (+ tube en acier inoxydable) contrôle de température par sonde
11 – Moteur de vis entrée chaudière
12 – Moteur d’extracteur de silo
13 – Couvercle d’inspection avec contact de sécurité électrique et mécanique
14 – Lames d’extracteur
Réducteur à vis
- Pertes élevées par frottement
- Rendement faible
Réducteur à pignons
- Très peu de pertes par frottement
- Rendement élevé

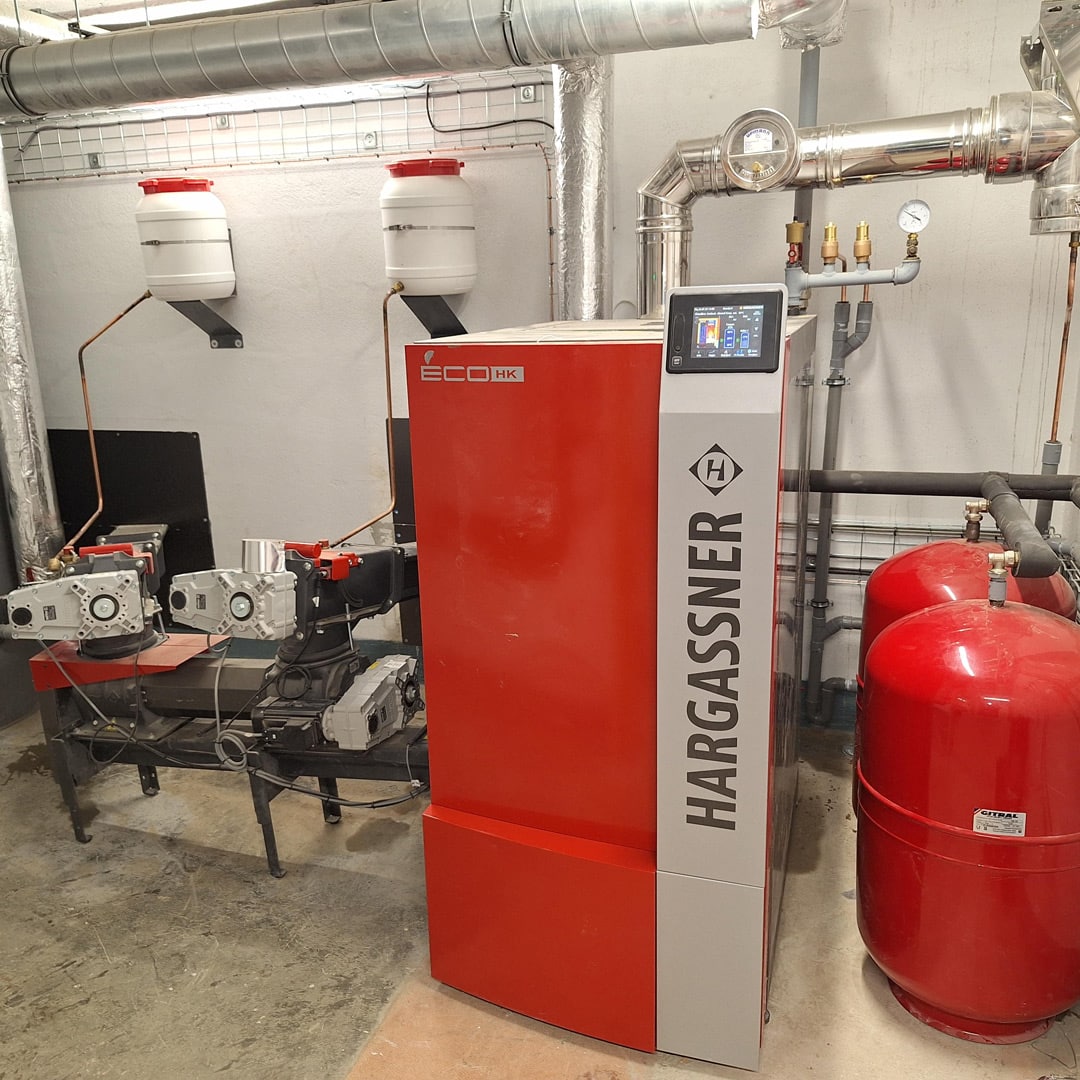

Ecluse rotative en forme de Z à 2 compartiments
- Spécialement conçue pour l’emploi de bois déchiqueté : cisaillement des queues de déchiquetage
- Profondeur de compartiment de 18 cm / 22 cm
- Garantit une sécurité contre le retour de flamme à 100 %
- Lames facilement interchangeables en acier trempé de qualité supérieure
- Économe en énergie
Conception modulaire
- Grande souplesse de conception de vis : de 400 à 2000 mm
- Simple à mettre en place et à installer
- Possibilité de remplacer les différentes parties de la vis
Renvoi d'angle Eco-RA
- Rendement supérieur à 90 %
- Économies d’énergie
- Longévité
Disque débrayable breveté
- Le disque reste fixe pendant que les lames se replient en dessous (sur RA450 et 500)
- Effort réduit de moitié
- Extraction optimisée
Vis et canal
- 3 dimensions : 140 mm / 180 mm / 260 mm
- Profil optimisé
- Anti-bourrage du combustible
- Approprié pour bois déchiqueté / granulés
Bordure inclinée du canal d'extraction
- Meilleur écoulement du bois
- Taux de remplissage de vis plus élevé
- Volume d’extraction de silo optimisé
- Moins d’effort et d’usure

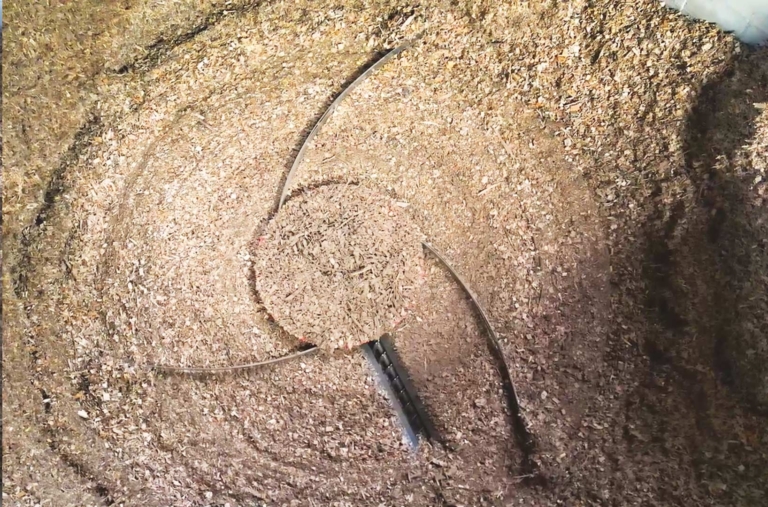

Système à 3 lames
- Diamètre de silo jusqu’à 4 m
- Rapport de transmission 1:16
économisant la force
Système à 4 lames
- Diamètre de silo allant de 4,5 à 5 m
- Rapport de transmission 1: 25
économisant la force
Bras articulé à 3 lames
- Diamètre de silo allant de 5,5 à 6 m
- Rapport de transmission 1: 25
économisant la force
Diamètre (cm) | Eco-HK 20–120 | Eco-HK 130–330 | Magno UF/VR 250–400 |
Magno UF/VR/SR 450–1400 |
|
---|---|---|---|---|---|
Extracteur à 3 lames | 200 , 250 350 , 300 , 400 |
Canal ⌀ 140 mm | Canal ⌀ 180 mm | Canal ⌀ 180 mm | |
Extracteur à 4 lames | 450 , 500 | Canal ⌀ 140 mm | Canal ⌀ 180 mm | Canal ⌀ 180 mm | |
Extracteur à 3 lames à bras articulé |
550 , 600 | Canal ⌀ 140 mm | Canal ⌀ 180 mm | Canal ⌀ 180 mm | |
Extracteur à 3 lames à bras articulé |
450 , 500 550 , 600 |
Canal ⌀ 260 mm |

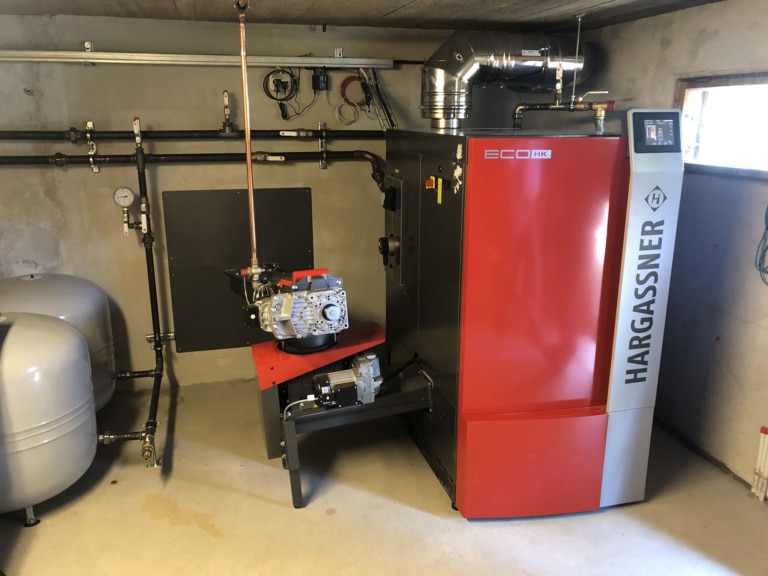

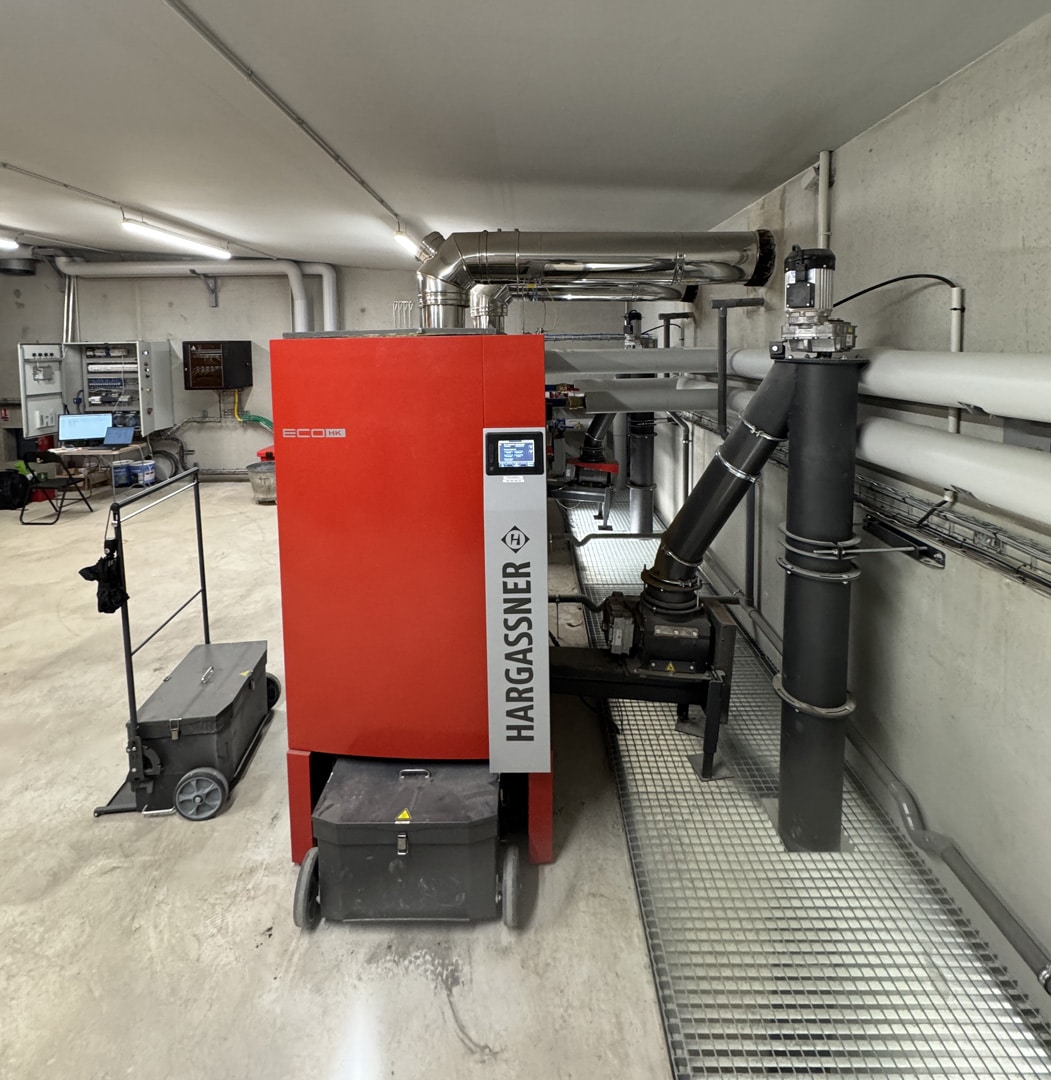

Aperçu
