Un ballon tampon correctement dimensionné est obligatoire et rentable avec une chaudière HARGASSNER
Quels sont les avantages d'un ballon tampon pour une chaudière à bois et à granulés ?
Un ballon tampon est un équipement encombrant mais vraiment bénéfique pour votre chaufferie. Grâce à lui, vous réduisez l’usure prématurée de votre installation et améliorez ses performances. Votre investissement supplémentaire à l’achat sera rapidement rentabilisé.
- Augmente le confort d’utilisation et le rendement d’une chaudière à bois
- Limite l’encrassement et l’usure de la chaudière : dégradation des réfractaires, de la languette de niveau de bois
- Possibilité d’intégrer la production d’ECS dans un tampon combiné et de coupler la chaudière à un système solaire thermique.
Allez plus loin grâce à la vidéo ci-contre.
Pour une chaudière à bûches, le ballon est dimensionné selon le volume du foyer de la chaudière.
Pourquoi coupler un ballon tampon à une chaudière à bûches est nécessaire et confortable ?
Il doit aussi prendre en compte les besoins du bâtiment. Un mauvais dimensionnement entraîne des chargements plus fréquents, plus d’encombrement ou un foyer surdimensionné pour le volume de tampon disponible.
C’est un équipement réellement avantageux pour une chaudière à bûches car il réduit le nombre de chargements nécessaires.
Pour une chaudière automatique, un ballon tampon bien dimensionné assure un maximum de cycles de combustion longs.
Une chaudière automatique à granulés ou à bois déchiqueté couplée à un ballon tampon est moins polluante et plus performante.
La « règle des 3 T » décrit les conditions nécessaires pour obtenir une combustion stable et complète dans une chaudière à bois. L’objectif de nos chaudières est d’obtenir une combustion complète le plus longtemps et le plus souvent possible.
Une combustion complète ne peut être atteinte et maintenue que lors de cycles longs. Grâce à un ballon tampon, une chaudière à granulés ou une chaudière à bois déchiqueté automatique fonctionne avec un maximum de cycles longs. Cela évite aussi la formation de mâchefer, réduit la consommation de combustible et les émissions polluantes.
Un ballon surdimensionné sera plus encombrant sans réelle plus-value pour l’utilisateur.
Le volume nécessaire pour votre ballon tampon doit être déterminé par une étude de votre chauffagiste.
Quel volume de ballon tampon est nécessaire pour votre chaudière ?
Il n’y a pas de règle générale mais un ballon bien dimensionné doit prendre en compte les besoins du bâtiment. Toutefois, pour un ordre de grandeur, nous recommandons :
- 20 à 30 litres/kW de volume tampon pour les chaudières automatiques à bois déchiqueté et à granulés.
- 15 litres de volume tampon par litre de foyer pour les chaudières à bûches (ratio de 17 litres pour du bois dur, mais jamais moins de 13 litres)
Est-ce que la présence d'un ballon tampon signifie que la chaudière module mal sa puissance ?
Intégrer un ballon tampon n’a rien à voir avec la capacité de la chaudière à moduler sa puissance. Une chaudière HARGASSNER correctement réglée module sa puissance sans problème.
L’objectif principal est d’obtenir un maximum de cycles longs avec une chaudière fonctionnant à pleine puissance. Une chaudière offre les meilleurs niveaux d’émissions et le meilleur rendement à pleine puissance.
Un ballon tampon offre aussi davantage de confort pour les utilisateurs des chaudières à bûches.
Découvrez plus bas des exemples de fonctionnement de chaudières avec et sans tampon
Focus sur les cycles longs
Un cycle long correspond à au moins une heure de fonctionnement à pleine puissance pour la chaudière. Pendant ce laps de temps, la chaudière monte le réfractaire en température et brûle au maximum les gaz de combustion.
Toutes les calories contenues dans le bois et ses gaz sont exploitées. Les fumées possèdent le moins de polluants possible.

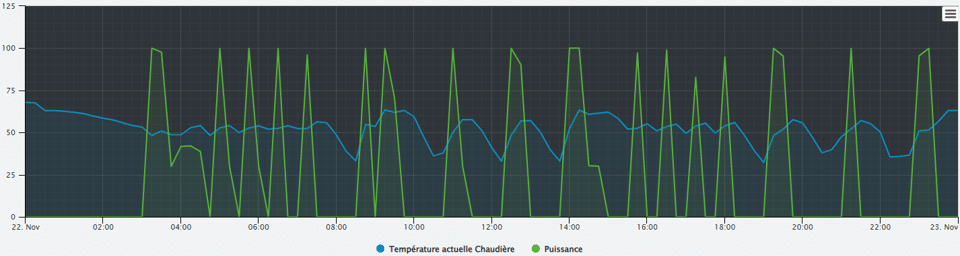

Les courts cycles sont les dents de scie correspondant à des allumages et des extinctions sans modulation
Fonctionnement en courts cycles (sans tampon)

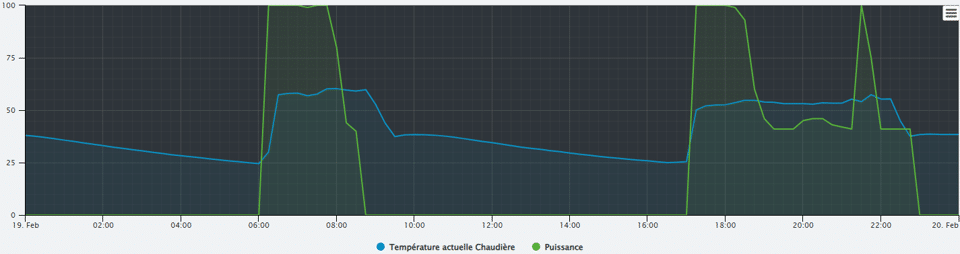

Les cycles sont réguliers et on constate un palier de pleine combustion avec extinction puis un temps d’arrêt
Fonctionnement normal sans tampon

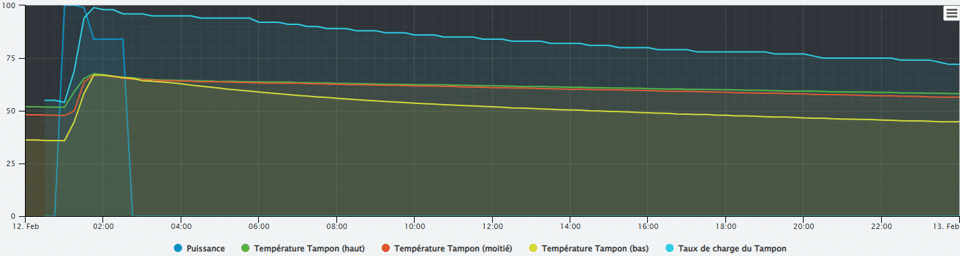

La chaudière fait un cycle plus long avec une phase de pleine combustion, une légère modulation et ensuite une extinction en fin de charge tampon
Fonctionnement normal avec un tampon

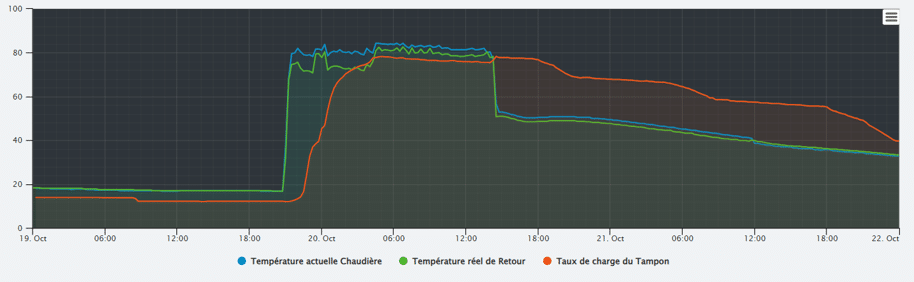

On constate une montée progressive en température suivie d'un palier de pleine combustion, avec extinction puis un temps d’arrêt. Le tampon passe ensuite de 80°C à 40°C en presque 48 heures.
Fonctionnement d'une chaudière à bûches avec un tampon
Est-ce que les économies d'énergie générées par un ballon tampon sont rentables par rapport à ses déperditions ?
À combien s’élève la surconsommation d’énergie due à l’ajout d’un ballon tampon ?
Selon le rapport des Règles de l’Art Grenelle Environnement 2012 – Conception et dimensionnement des volumes tampons – 02/2013 – (page 28) :
Les pertes thermiques d’un volume tampon dépendent de la différence de température entre l’eau contenue dans le volume tampon et l’ambiance. Pour une ambiance à 20°C, les pertes thermiques avec une isolation de 100 mm de laine de verre d’un tampon de 300 L sont ainsi de :
- 0,29 kWh par jour pour un stockage d’eau à 30°C
- 0,86 kWh par jour pour un stockage d’eau à 50°C
- 1,16 kWh par jour pour un stockage d’eau à 60°C
- 1,72 kWh par jour pour un stockage d’eau à 80°C
Extrapolons l’exemple fictif et exagéré d’une maison consommant 20 000 kWh/an pour le chauffage. Le ballon tampon est maintenu à 80°C 24/24h et 7/7j. La température ambiante est constante à 20°C toute l’année. Les déperditions thermiques du ballon s’élèveraient alors à 630 kWh/an, soit 3 % des 20 000 kWh de chauffage consommés.
Dans la réalité, nous estimons en moyenne une surconsommation d’énergie de l’ordre de 5 à 10 % due à l’ajout d’un ballon tampon. Elles varient selon les variables citées plus haut.
À combien s’élèvent les gains d’énergie dus à l’ajout d’un ballon tampon ?
Sur des chaufferies collectives, nous avons pu constater une variation du rendement des chaudières de l’ordre de 20 % entre un fonctionnement en cycles longs et en cycles courts (+10 démarrages/jour).
Sur des chaufferies individuelles sans ballon tampon, le nombre de cycles courts sera encore plus importants (par rapport à une chaufferie collective) notamment en mi-saison. Les bénéfices d’un ballon tampon n’y sont que plus importants.
Au-delà des gains énergétiques, un ballon tampon réduit considérablement les émissions polluantes. Les premiers tributaires d’une installation polluante sont les utilisateurs eux-mêmes et leurs voisins.
