Nano-PK & Smart-PK
Kit ventouse concentrique - Zone 3
Les chaudières étanches HARGASSNER (conformes à la EN 303-5 ; 2012) concernées par l’Avis Technique n° 14.2/20-2285_V1 sont équipées d’un extracteur de fumées à vitesse variable (régulation de puissance). Utilisez ce kit si la sortie en Zone 1 (hors zone de surpression) n’est pas possible.
Cette configuration permet, dans certains cas, de faciliter l’implantation de la fumisterie en permettant des sorties de fumées en façade ainsi que sur la surface de la toiture. L’esthétique extérieure du bâtiment ainsi que le coût de l’installation en ressortent optimisées.
- Mise en œuvre simple, rapide et économique
- Pas de modification de la toiture
- Entretien simplifié
- A utiliser si la sortie en Zone 1 n’est pas possible
- Réservé aux bâtiments de plus de 3 ans
Un raccordement dit «ventouse» nécessite une prise d’air comburant extérieure et un conduit d’évacuation des fumées installés sur une chaudière étanche. L’air comburant est aspiré directement à l’extérieur du bâtiment (zone 2) ou par un conduit concentrique (zone 2 ou 3). Ce type de raccordement optimise le tirage et donc le rendement de l’installation.
Plus d’informations sur l’Espace PRO Hargassner :
- Les préconisations et les réglementations dans la notice ventouse
- Descriptif technique de chaque kit
L’installation doit respecter les prescriptions répertoriées dans le Cahier des Prescriptions Techniques CPT3708_V2 du CSTB du 30 mars 2016
Ce dispositif de raccordement doit être mise en place dans le respect de la règlementation en vigueur et des règles de l’art, par un installateur certifié qui sera à même de délivrer un certificat de conformité.
Rappel : la mise en œuvre et le ramonage d’une installation de type «ventouse» doivent être conformes aux prescriptions de l’arrêté CO du 23/02/09 ainsi qu’au RSDT local (Règlement Sanitaire Départemental Type).
L’entretien de la chaudière doit s’effectuer conformément à l’annexe 1 de l’arrêté du 15/09/2009

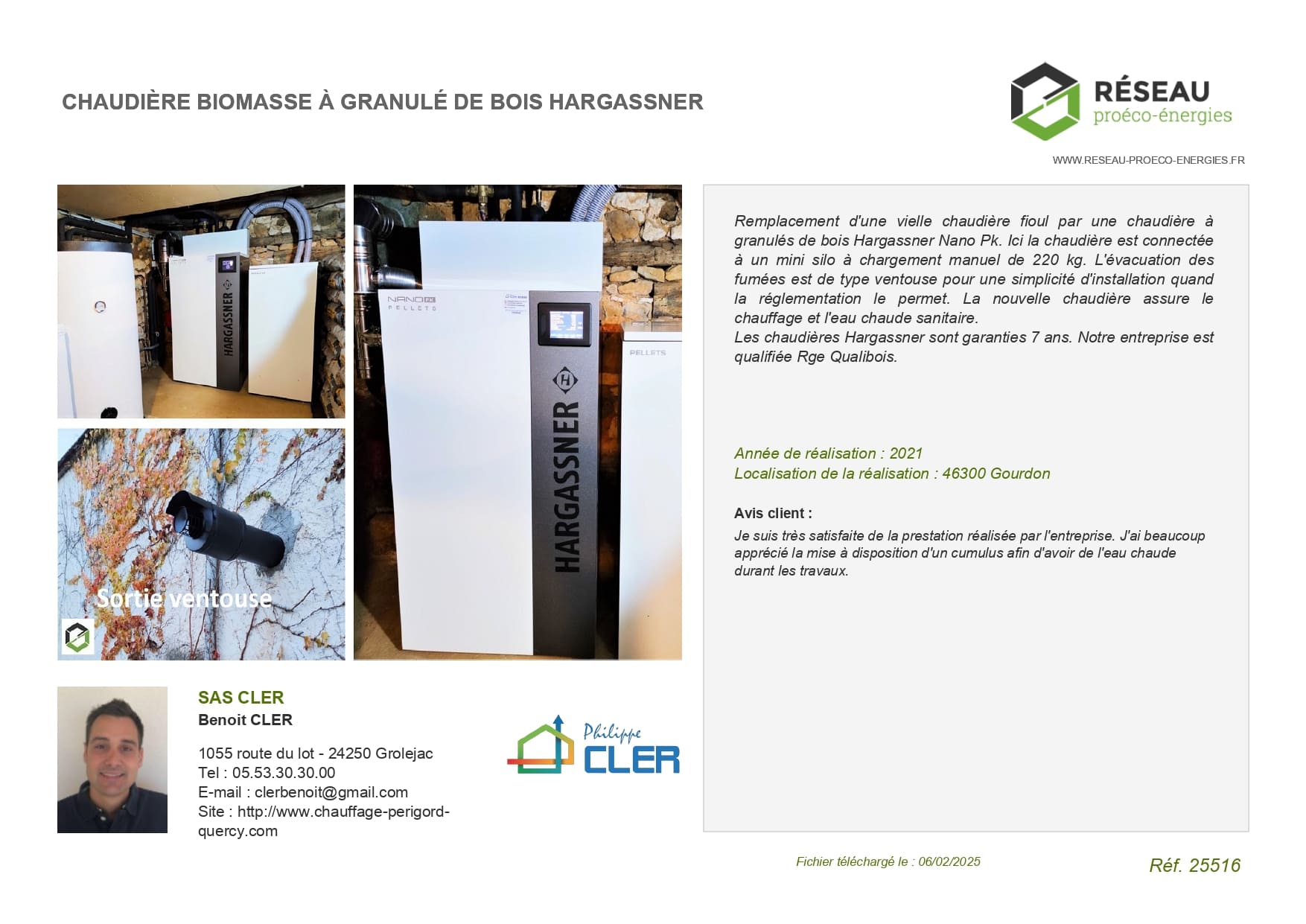

Kit ventouse pour Nano-PK 6-9 & Nano-PK Plus
- Sortie de chaudière : latérale
- Diamètre de buse : 100 mm
- Diamètre de conduit : 100 mm
- Hauteur minimum sous plafond : 2100 mm
Kit ventouse pour Nano-PK 12–15
- Sortie de chaudière : latérale
- Diamètre de buse : 100 mm
- Diamètre de conduit : 130 mm
- Hauteur minimum sous plafond : 2100 mm
Kit ventouse pour Nano-PK 20–32 & Smart-PK 17-32
- Sortie de chaudière : latérale
- Diamètre de buse : 130 mm
- Diamètre de conduit : 130 mm
- Hauteur minimum sous plafond : 2250 mm
Aperçu
