Optimisez l'utilisation du volume du silo avec la solution la plus adéquate
Des solutions adaptées à toutes les configurations de chaufferie au bois déchiqueté
Le bois déchiqueté est un combustible volumineux qui s’achemine grâce à des systèmes de vis sans fin onéreux. Il faut prêter une attention particulière pour son stockage. Notre gamme d’accessoires de remplissage et d’extraction de silos à bois s’adapte à tous les types de bâtiments. Vous bénéficiez ainsi d’une solution complète pour votre chaufferie au bois déchiqueté.

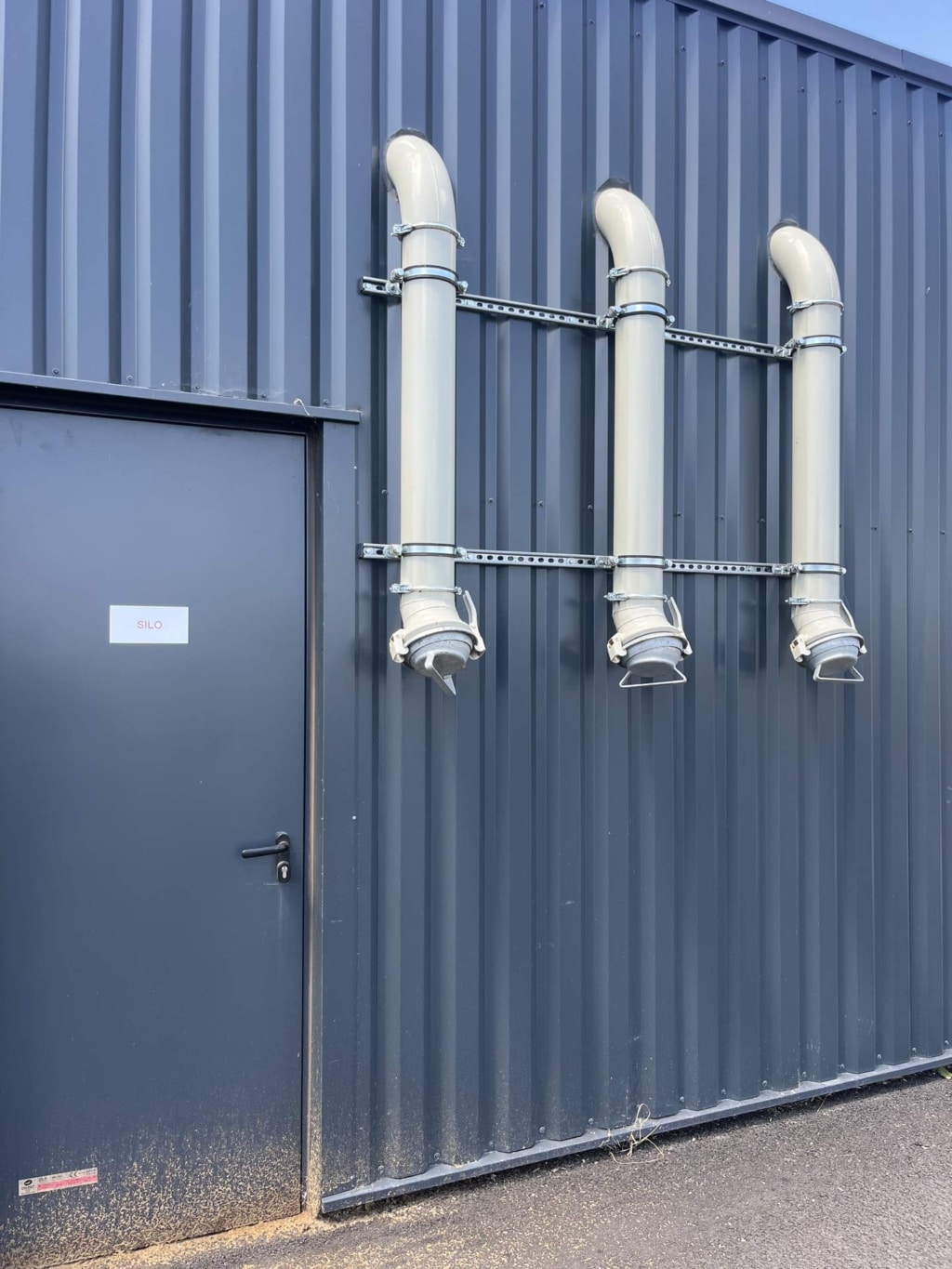

Nos systèmes de remplissage se composent de systèmes de vis sans fin brevetés et de trappes de déchargement. Ils s’adaptent à la configuration de votre silo afin de remplir tout son volume utile. Il est aussi possible de remplir le silo par camion souffleur.

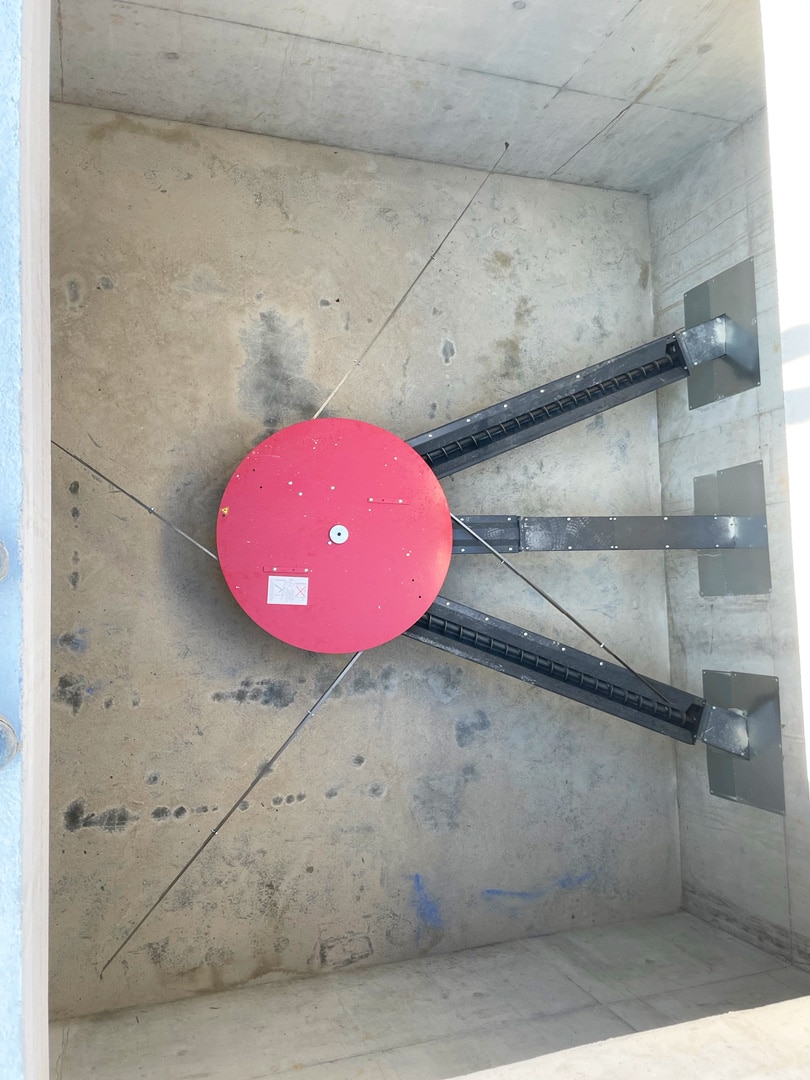

Le bois est ensuite acheminé vers la chaudière grâce à notre système de convoyage breveté EcoRA. D’autres systèmes industriels complètent notre gamme pour répondre aux besoins des chaufferies de grande puissance.
Les différentes configurations de chaufferies au bois déchiqueté

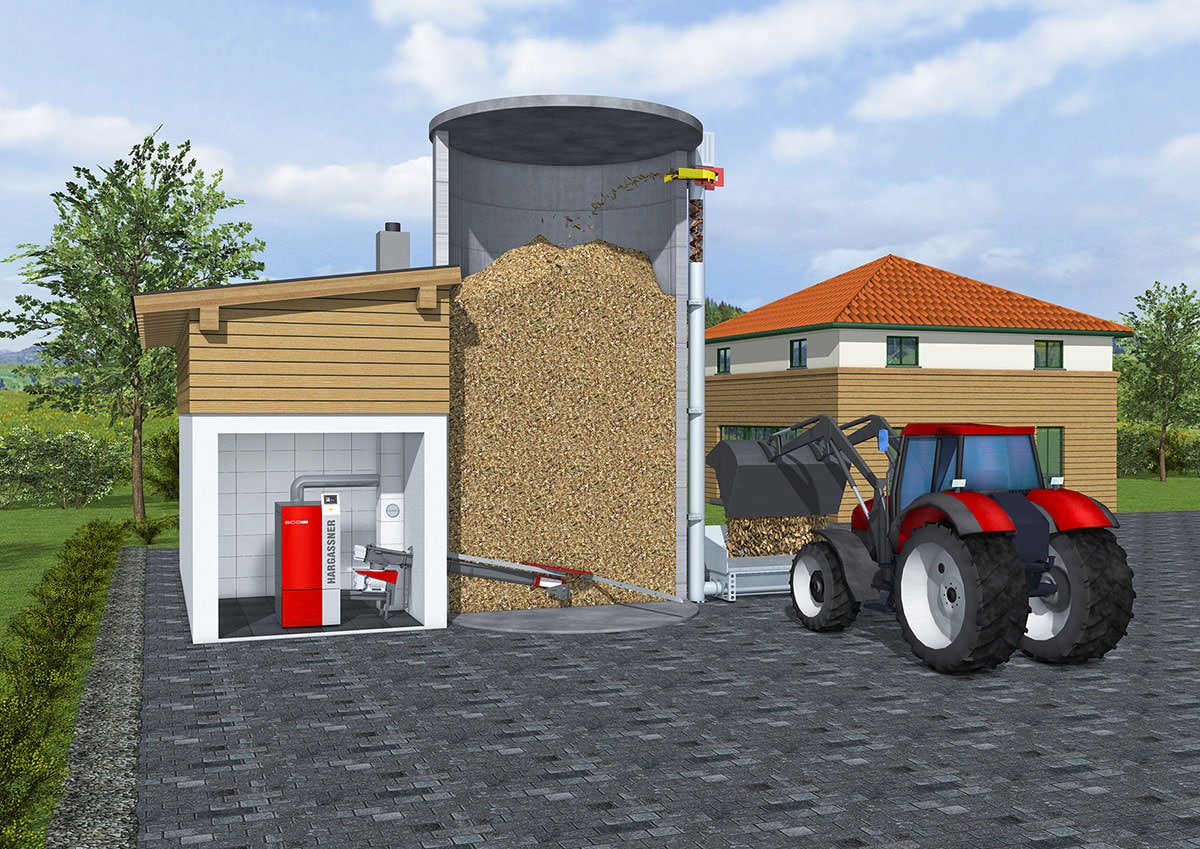

Silo et chaufferie de plain-pied
De plain-pied, le silo est directement rempli grâce à un véhicule de manutention ou par un système vertical Hargassner afin d’optimiser le remplissage.
Chaufferie et silo à des étages différents
Silo situé à un étage différent de la chaufferie, nos systèmes de remplissage verticaux acheminent le combustible jusqu’au silo. Un second système de visserie extrait ensuite le combustible jusqu’à la chaudière.
Chaufferie et silo situés au sous-sol
Silo situé au sous-sol avec trémie de remplissage enterrée, nos systèmes de remplissage par vis horizontale sont préconisés.
Chaufferie et silo avec trappe de bennage
Dans cette configuration, le bâtiment est indépendant et intègre le silo et la chaufferie. Le silo est encastré et rempli par le haut grâce à une trappe de déchargement. Elle protège le personnel et le bois de l’humidité extérieure.
L'EcoRA s'adapte à toutes les configurations de chaufferie
Modularité du système EcoRA

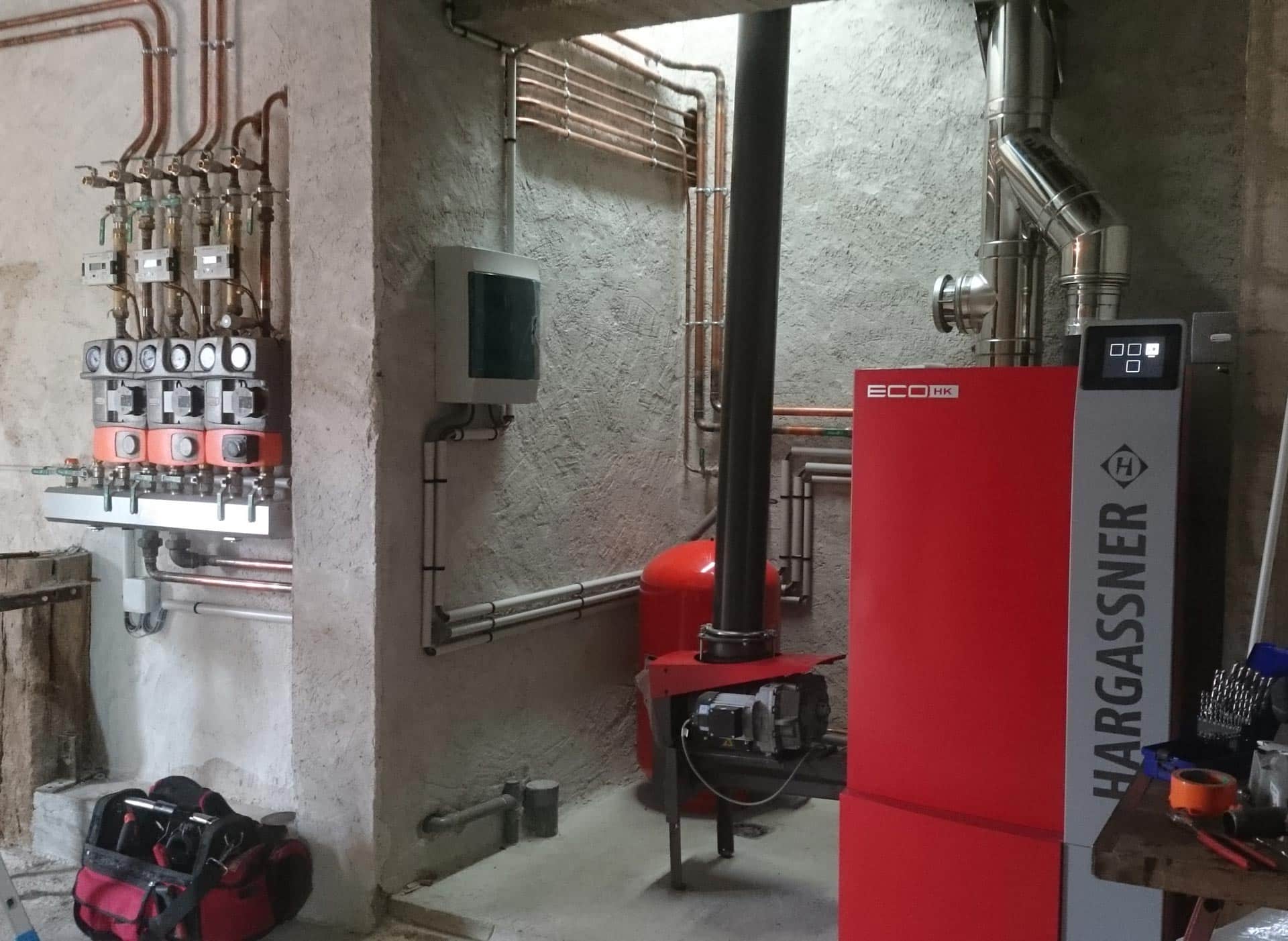

Transfert vers le bas avec un tube de chute
- Les diamètres 150 et 180 cm sont disponibles.
- Divers rallonges variables garantissent un réglage précis vers la vis d’entrée chaudière.
- Déports verticaux et solutions pour les silos à doubles extracteurs (pièce en Y disponible sur demande)
Aperçu
Le silo est situé en dessous de la chaufferie

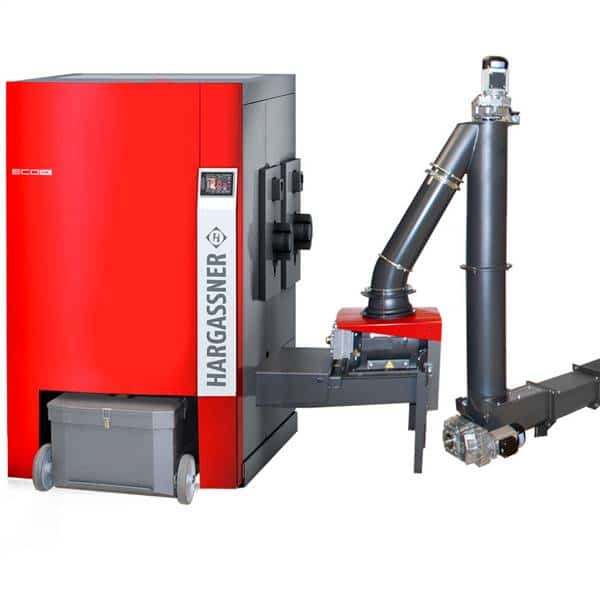

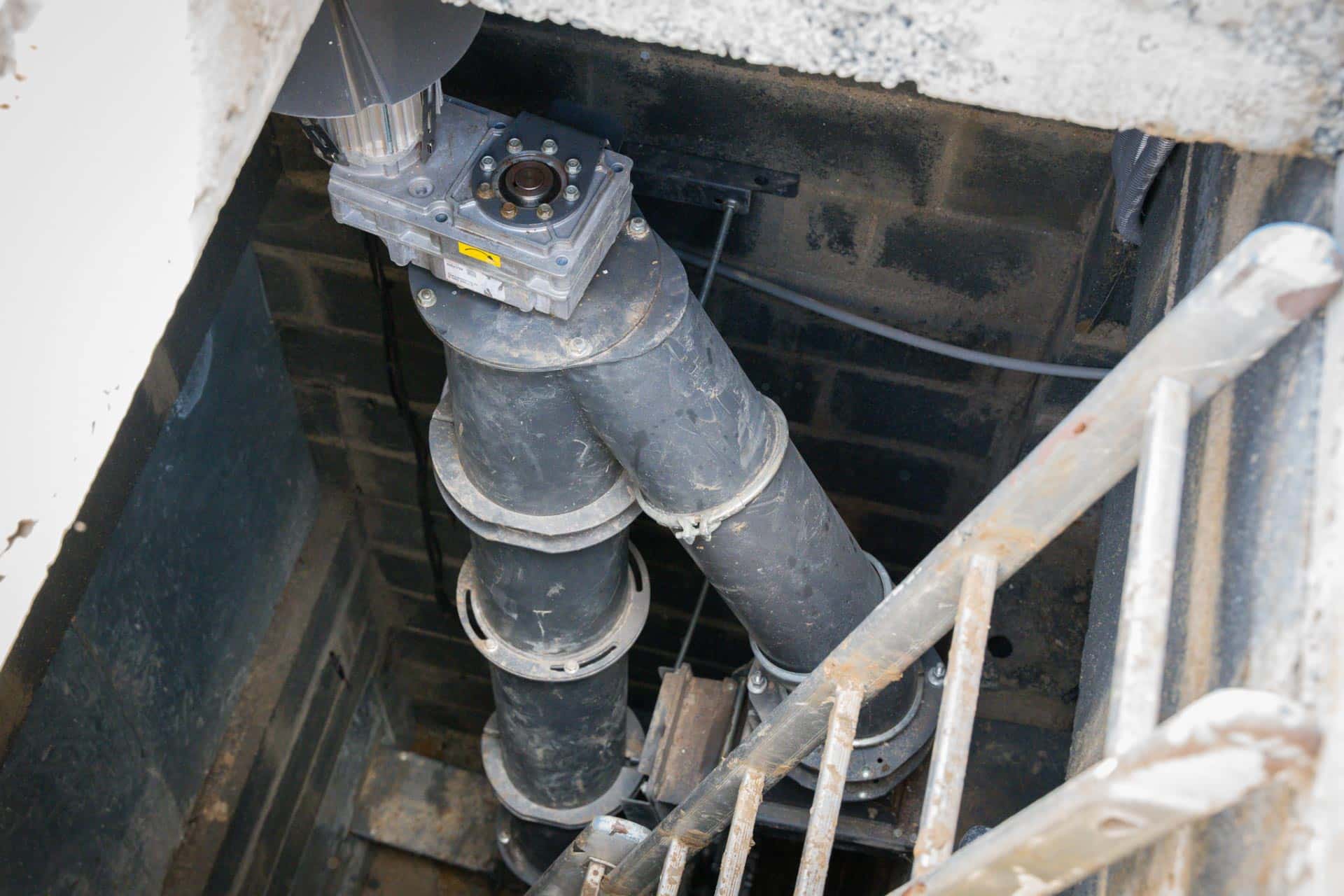

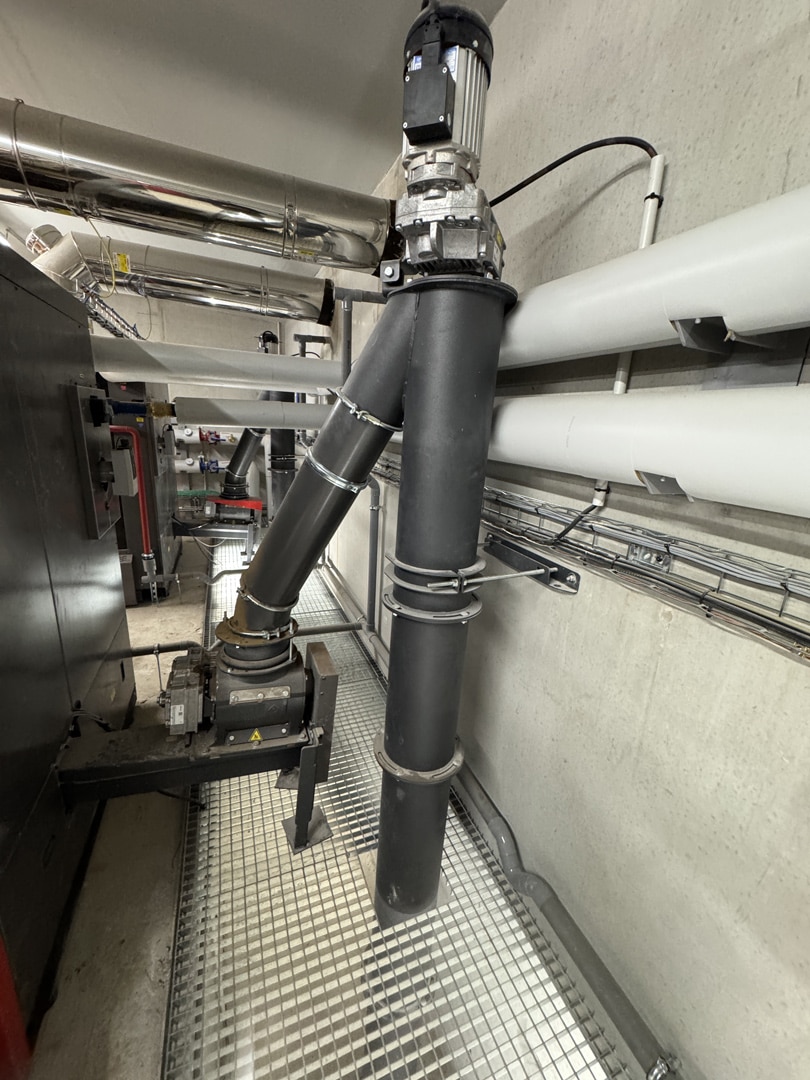

Transfert vers le haut avec une vis verticale
Une vis modulaire verticale achemine le combustible vers le haut depuis le silo jusqu’à la vis d’entrée. En cas de déport éventuel, des modules et des tubes de rallonge garantissent la modularité du système.
Aperçu
Le silo et la chaufferie sont séparés par une pièce (ex : couloir)
Transfert avec vis ascendante variable
- La vis d’extraction de silo est encastrée.
- Les deux vis sont linéaires entre elles.
- La vis ascendante dans la chaufferie transporte ensuite le bois déchiqueté vers la vis d’entrée de la chaudière.
- La vis ascendante peut être reliée à la chaudière elle-même tout en étant inclinée.
Le silo et la chaufferie sont séparés par une distance importante

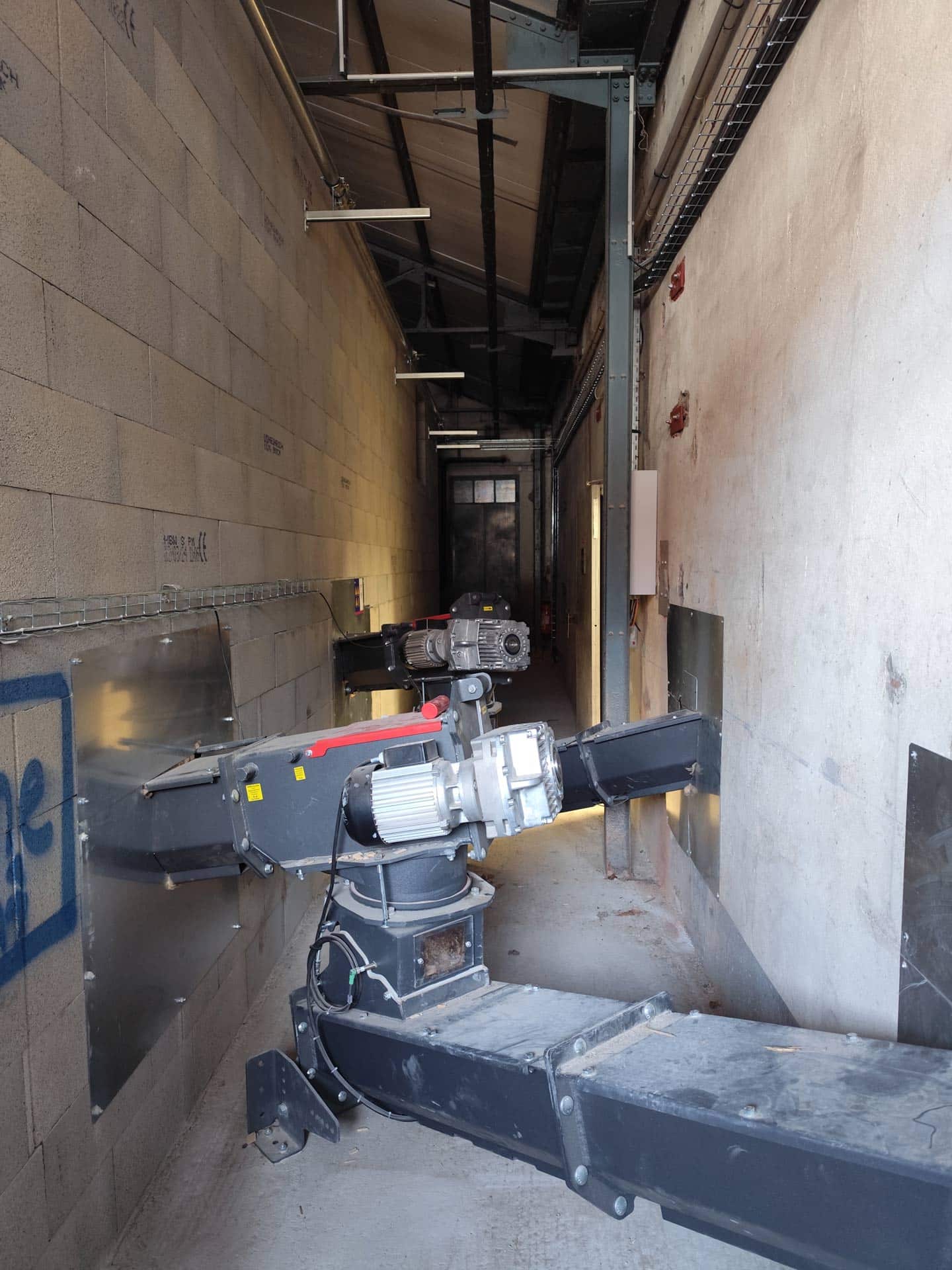

Transfert avec une rallonge de vis universelle
L’ensemble est un module constitué d’une rallonge et de têtes de raccordements orientables pour la chaudière et les vis. Ce système répond à la plupart des configurations de bâtiment pour un transport optimal du combustible.
Aperçu

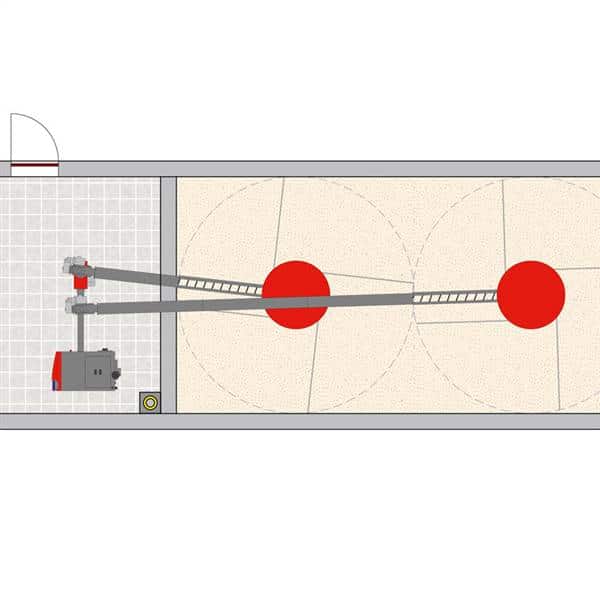

Pour les silos rectangulaires ou silos isolés

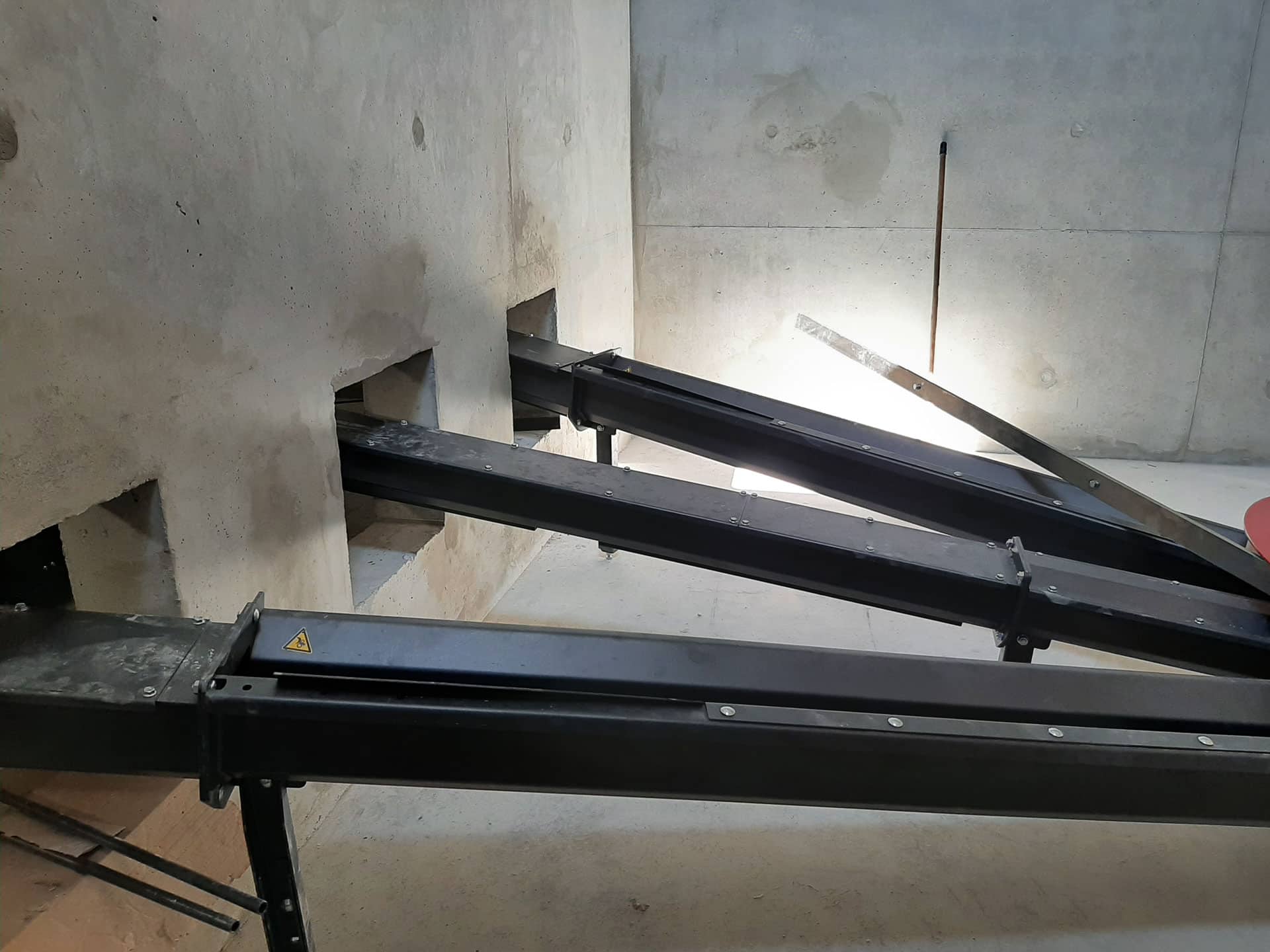

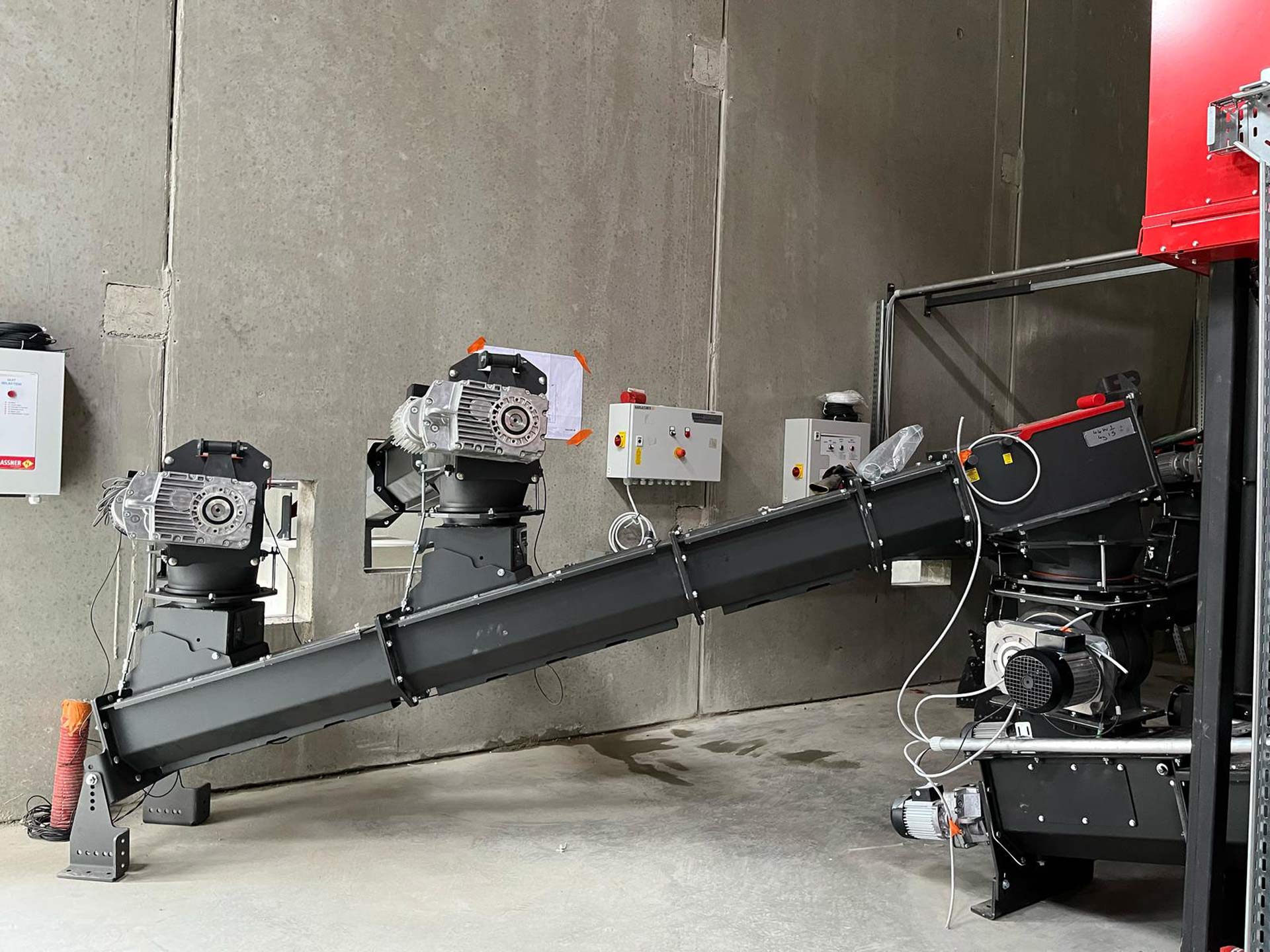

Transfert avec deux extracteurs de silo
Ce système permet d’optimiser l’extraction du combustible selon la forme et la configuration du silo. En cloisonnant chaque extracteur, on peut aussi stocker des combustibles différents dans chacun des silos (bois déchiqueté et granulés par exemple).
Aperçu
Variez intelligemment votre production de chaleur

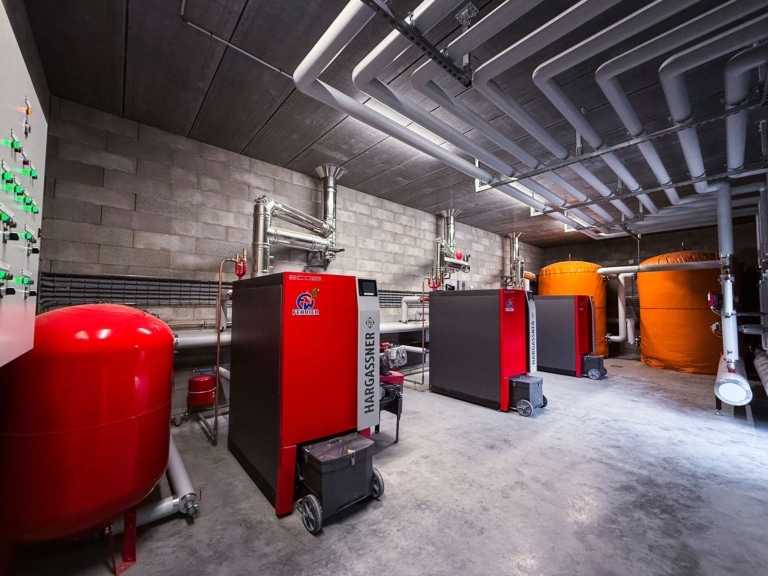

Transfert
en cascade
Les installations de chaudières en cascade permettent de gérer intelligemment la puissance disponible selon la variation de vos besoins en chaleur.
- Jusqu’à 6 chaudières et 1 chaudière d’appoint peuvent être mises en cascade pour une puissance allant jusqu’à 2 MW.
- Jusqu’à 8 chaudières peuvent être mises en cascade via l’ajout d’un gestionnaire de cascade
- Jusqu’à 4 chaudières Magno peuvent être mises en cascade pour une puissance allant jusqu’à 10 MW.
Pour les grands silos et/ou silos indépendants
Un extracteur indépendant par chaudière
Cette configuration d’extraction permet d’exploiter le volume des plus grands silos en toute simplicité.
Elle permet aussi d’utiliser des silos indépendants pour estimer au mieux la chaleur fournie par deux combustibles différents. Une solution pertinente pour la facturation de votre fournisseur.
Aperçu
Pour les chaufferies en cascade en manque de surface de stockage disponible

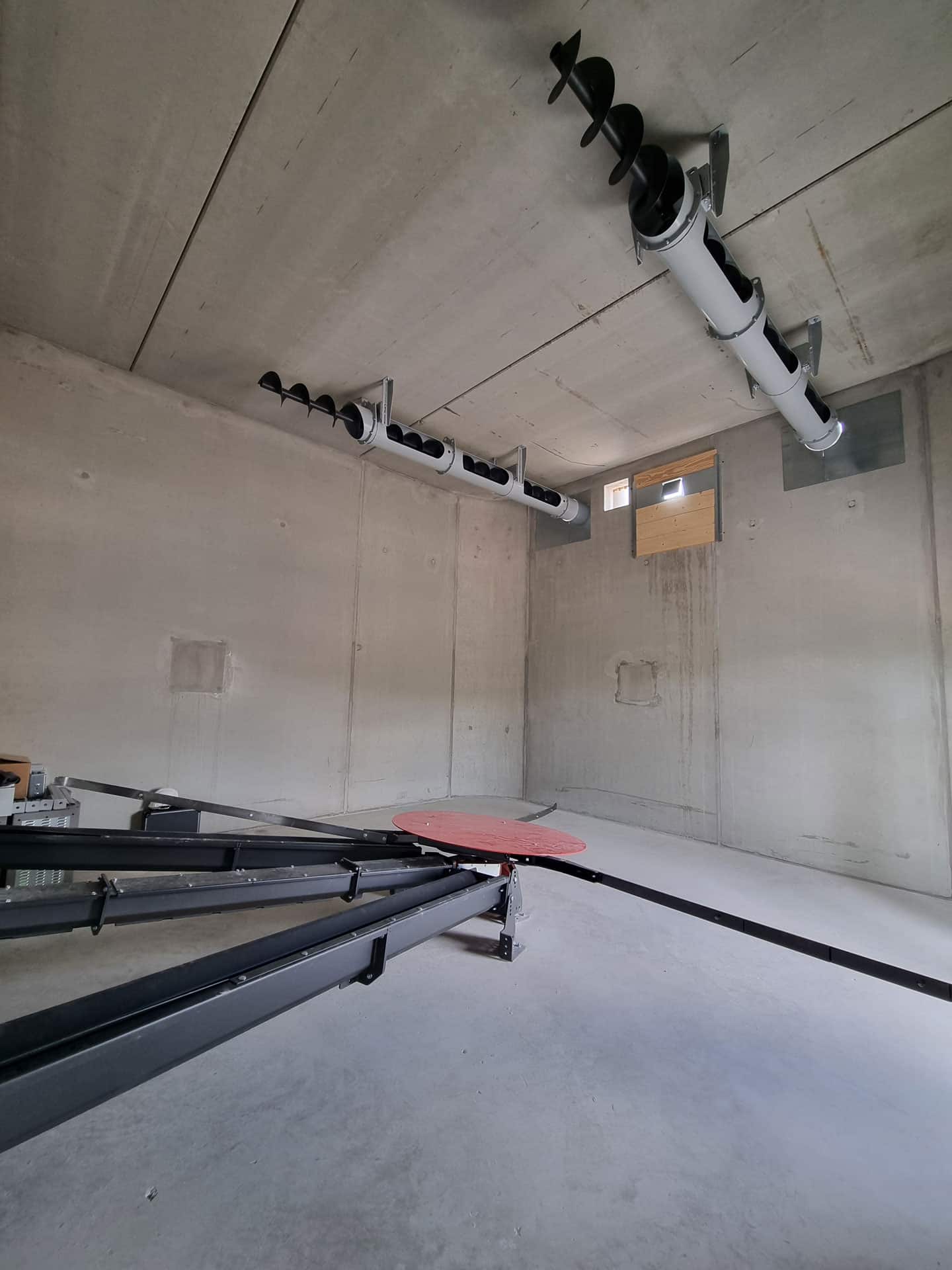

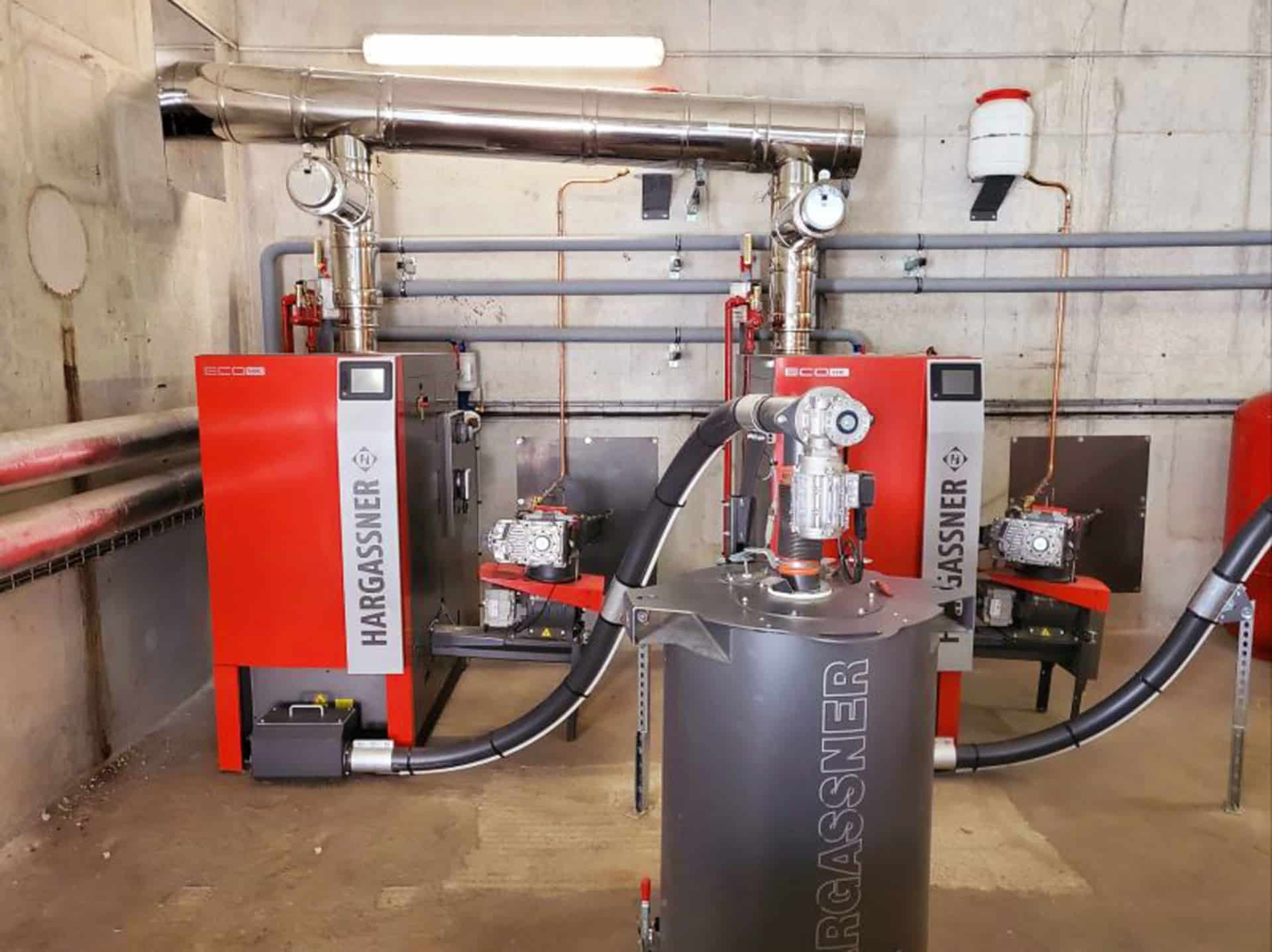

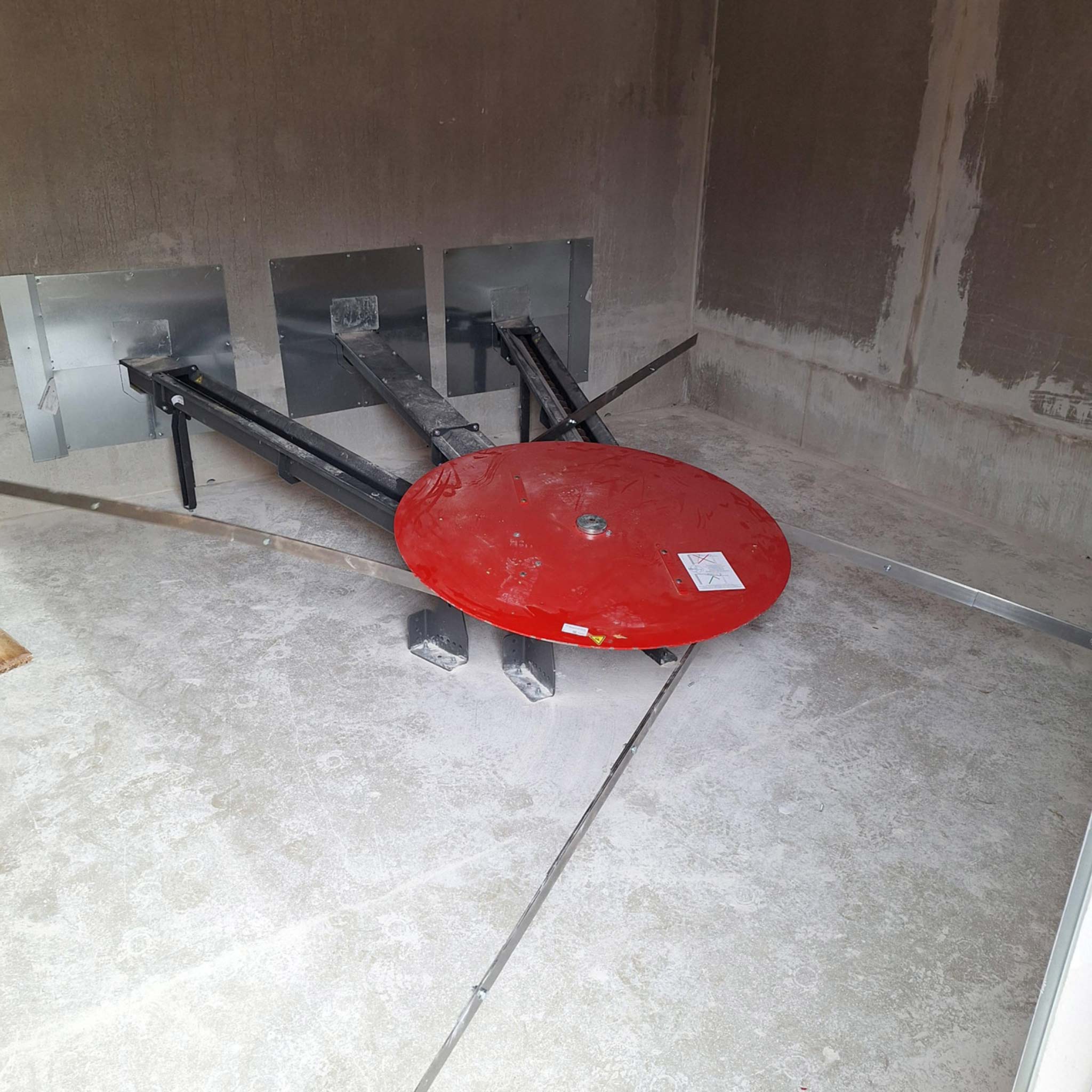

Deux chaudières avec un seul extracteur

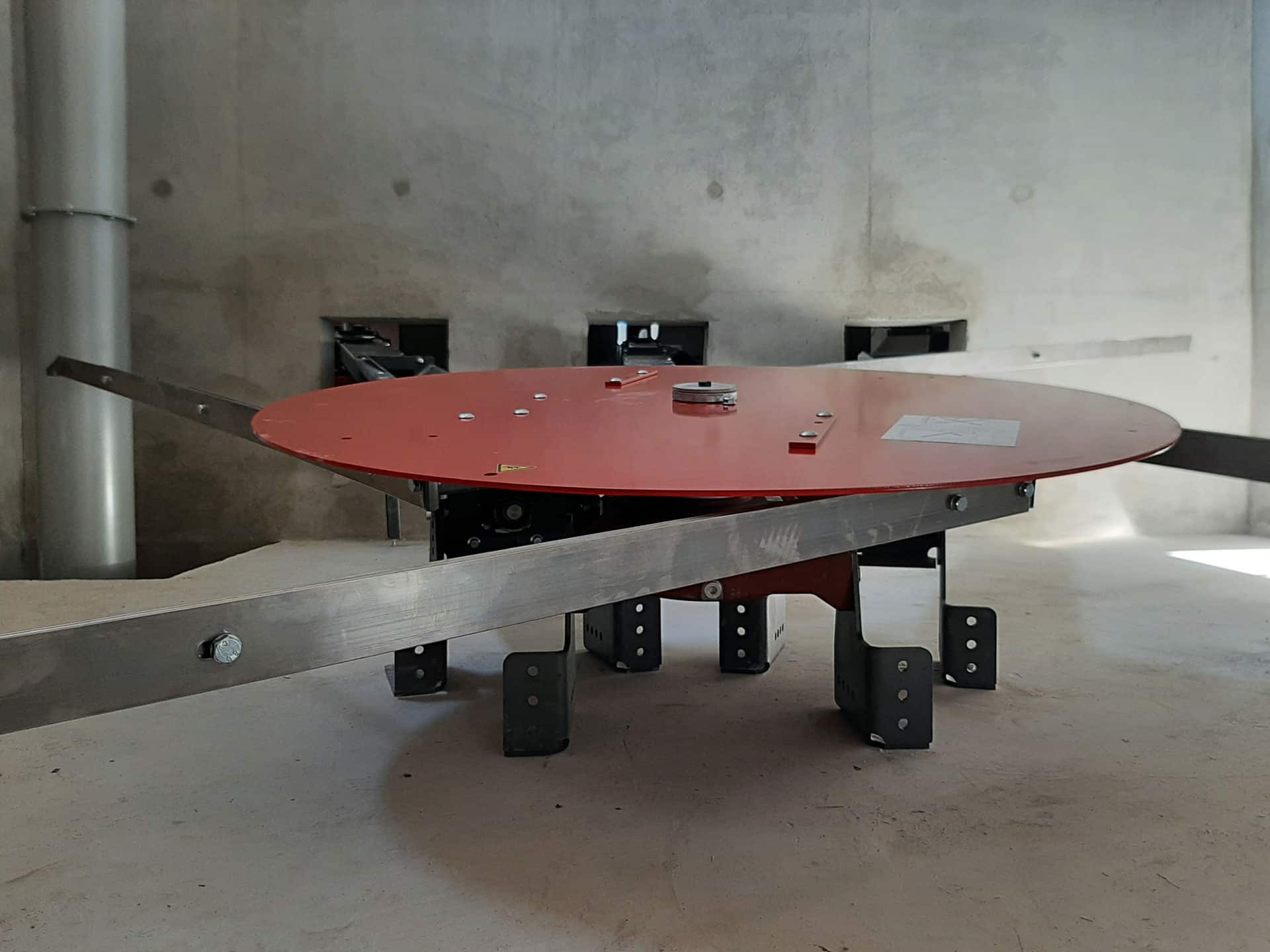

Un extracteur alimente directement deux chaudières commandées par une régulation en cascade. Une vis fermée, à entraînement séparé, fait tourner les pales de l’agitateur dans le silo. Les chaudières sont alimentées en combustible par deux vis d’extraction.
Aperçu
Pour les cascades avec une seule extraction de silo possible

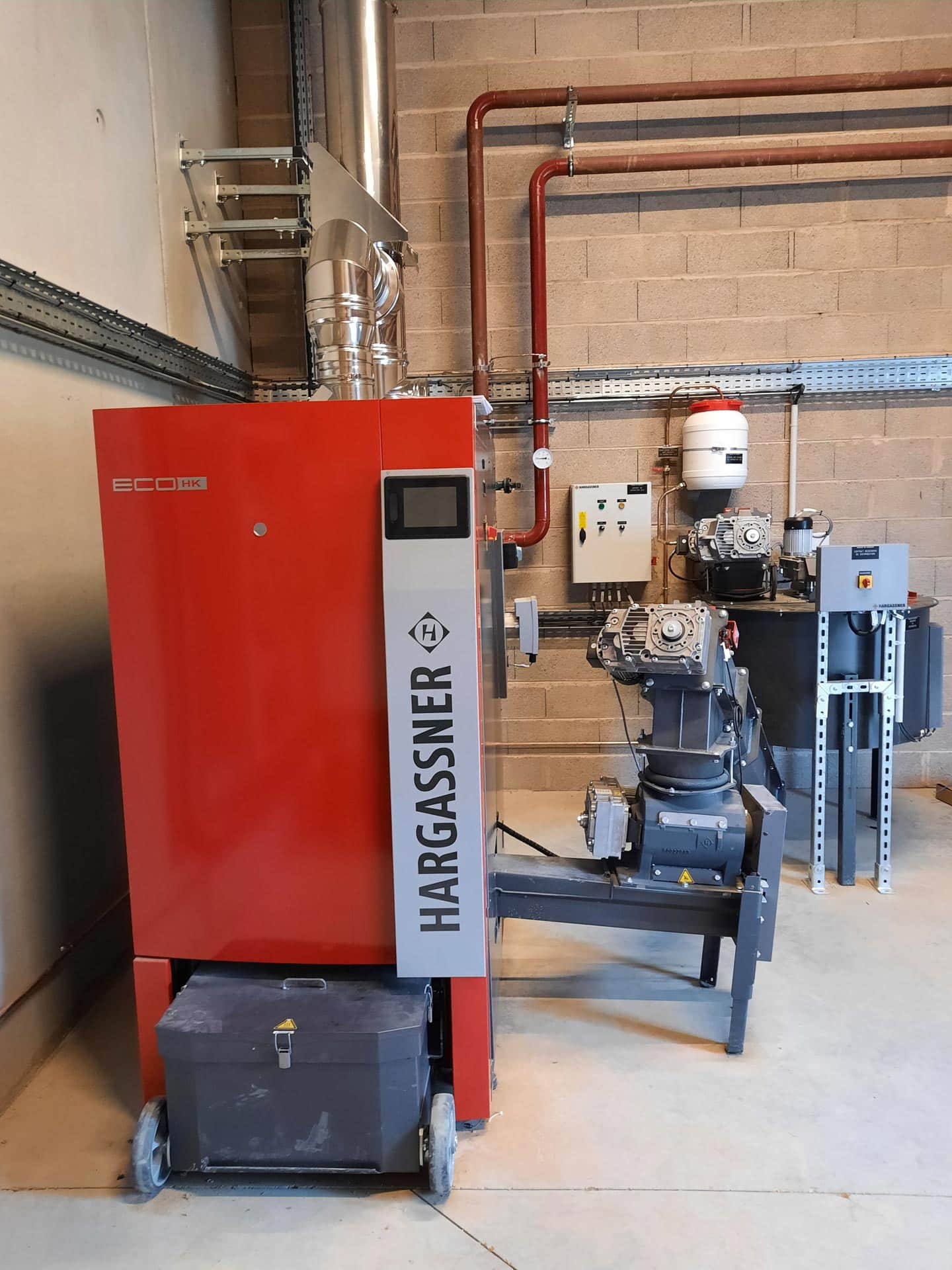

Répartiteur pour extracteurs mixtes
Le répartiteur rond dispose de son propre entraînement ainsi que de pieds réglables. Il distribue le bois déchiqueté par le biais d’ouvertures pour chaque chaudière et de vis de transfert variables. Il est notamment pertinent avec un système d’extraction par fond racleur.
- Jusqu’à quatre chaudières peuvent être alimentées par ce répartiteur.
Aperçu

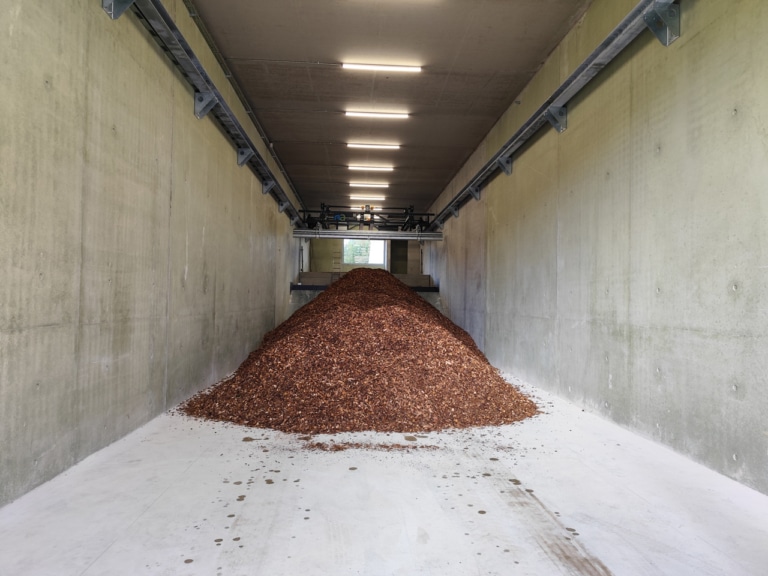

Dessileurs industriels pour les chaufferies d'envergure
Nos chaudières à biomasse de grande puissance exigent une technologie fiable et dimensionnée pour de forts besoins en combustible. La gamme HARGASSNER intègre des systèmes d’extraction à vis robustes et des équipements périphériques dimensionnés.
- Extracteurs rotatifs
- Fonds racleur de silo
- Top loader
- Répartiteurs lourd
