Systèmes d'extraction de silo à bois déchiqueté pour chaudières industrielles
En raison de la grande quantité de combustible nécessaire à la production de chaleur, les chaudières à biomasse industrielles nécessitent une technologie parfaitement adaptée et éprouvée. La gamme HARGASSNER est dotée d’extracteurs de silo à bois déchiqueté à vis et d’accessoires périphériques spécifiques aux chaudières à bois déchiqueté de grande puissance. Vous disposez d’une solution adaptée à votre chaufferie.
Technologie EcoRA, le système de transfert du bois déchiqueté à vis breveté

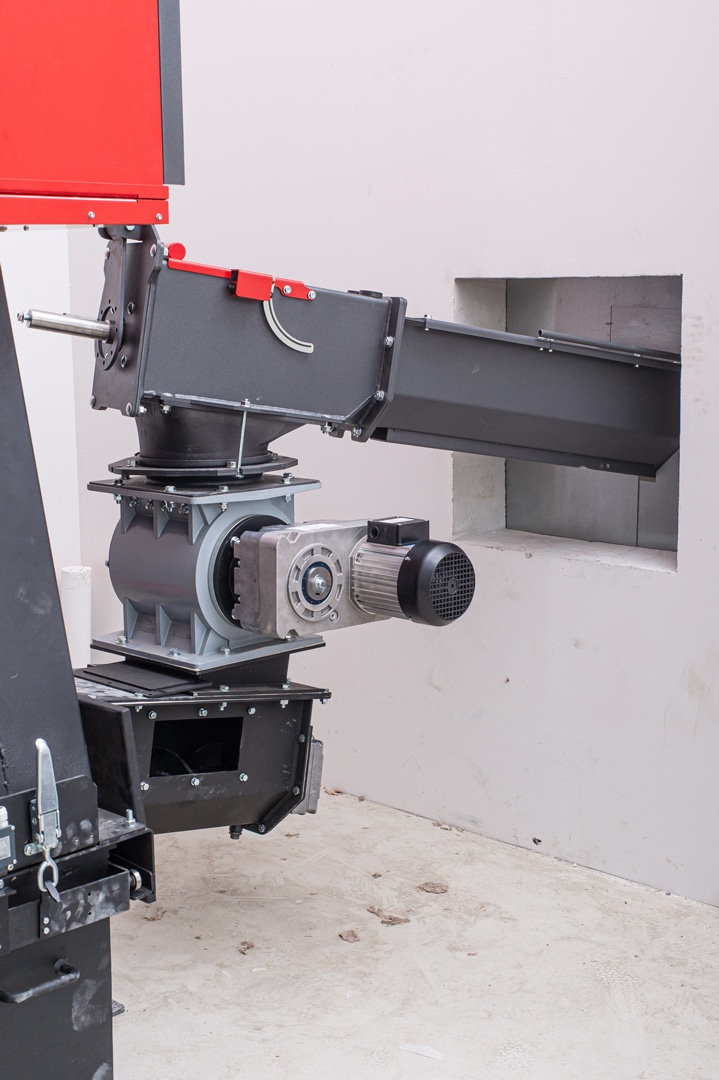

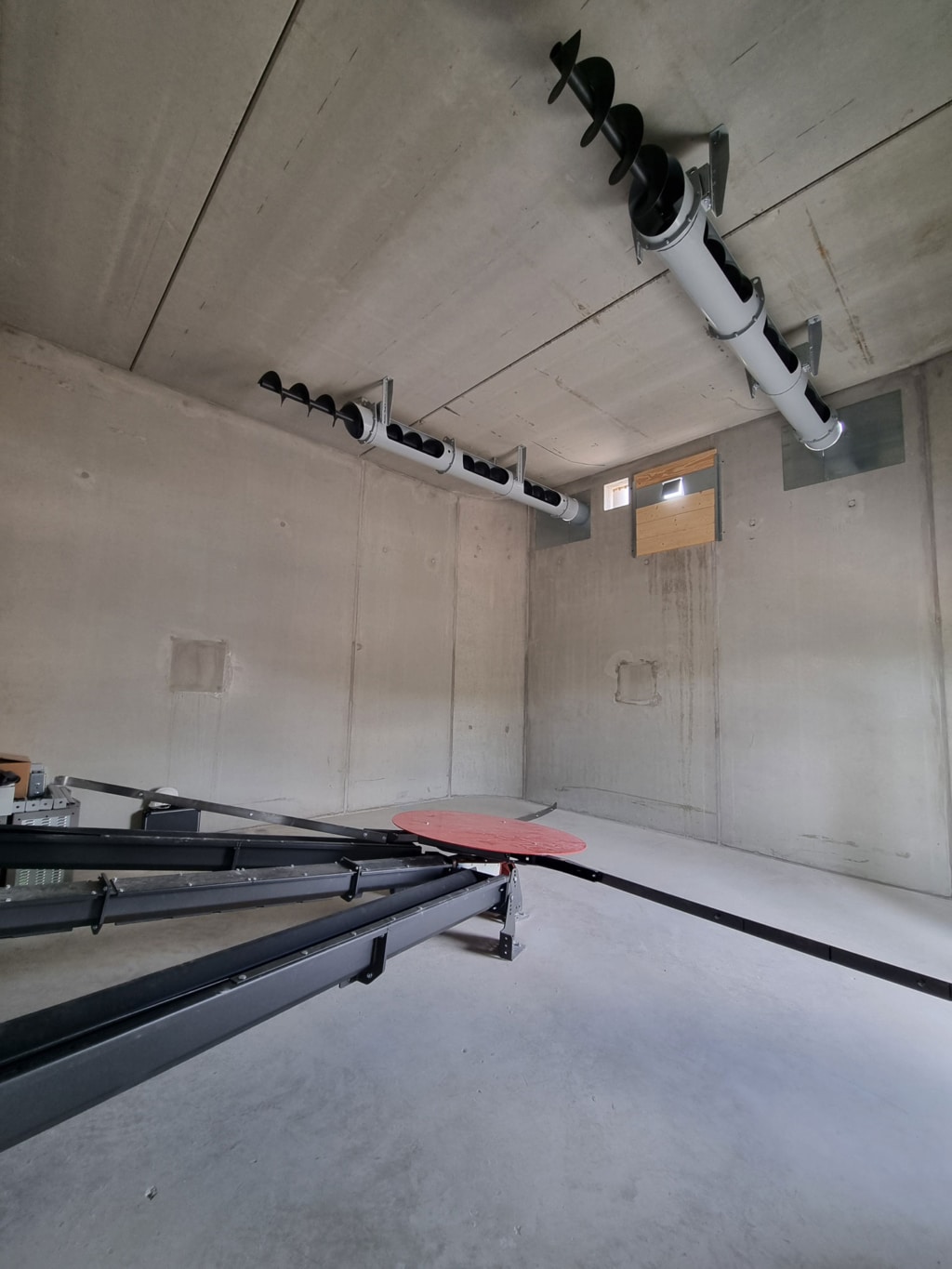

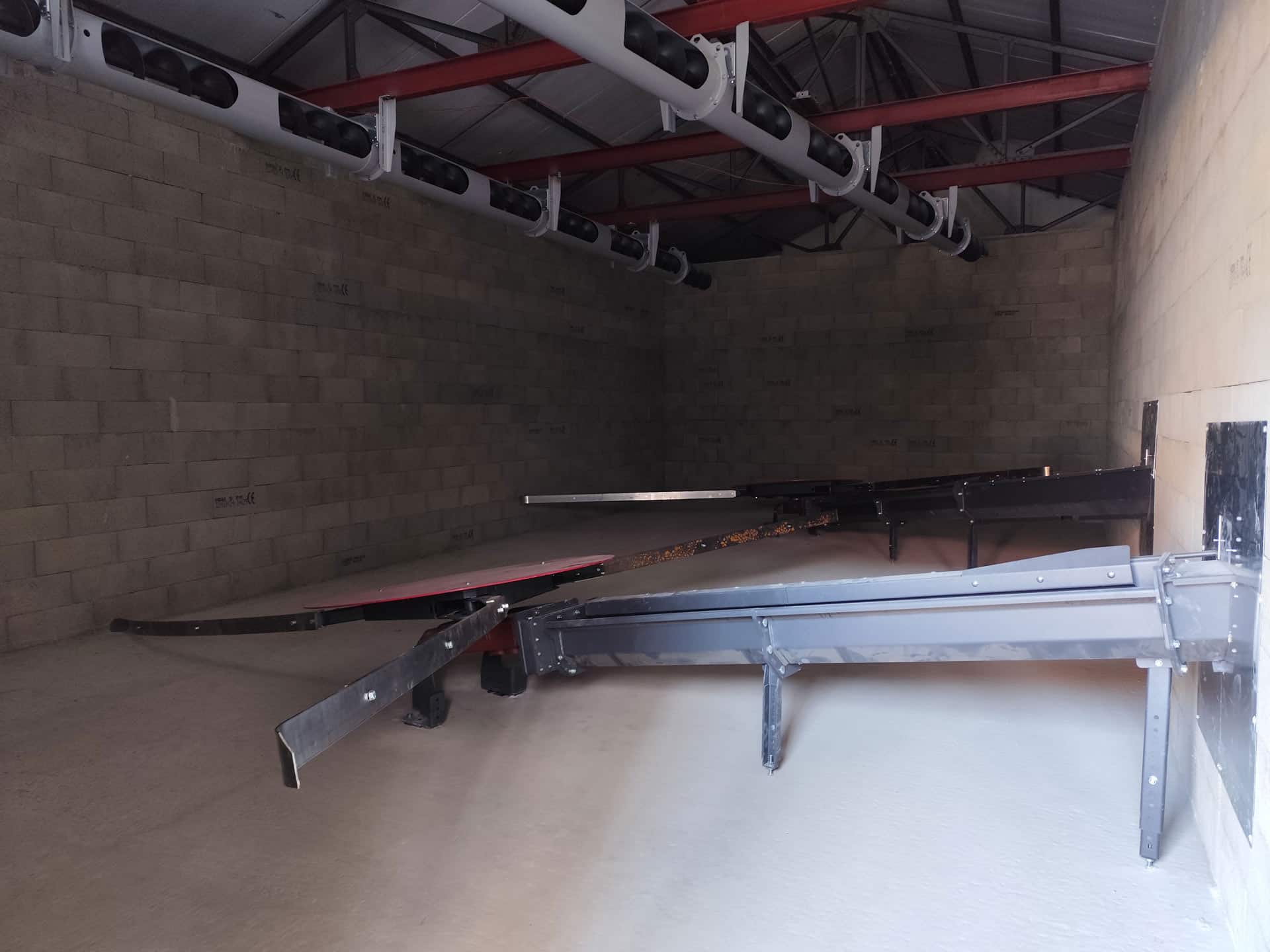

L’extracteur de silo EcoRA développé par HARGASSNER s’adapte à tous les types de silos à bois déchiqueté avec un fonctionnement ultra performant, durable et économe en énergie. Vous bénéficiez de la meilleure technologie sur le marché. La technologie EcoRA s’adapte à toutes les chaufferies au bois déchiqueté.

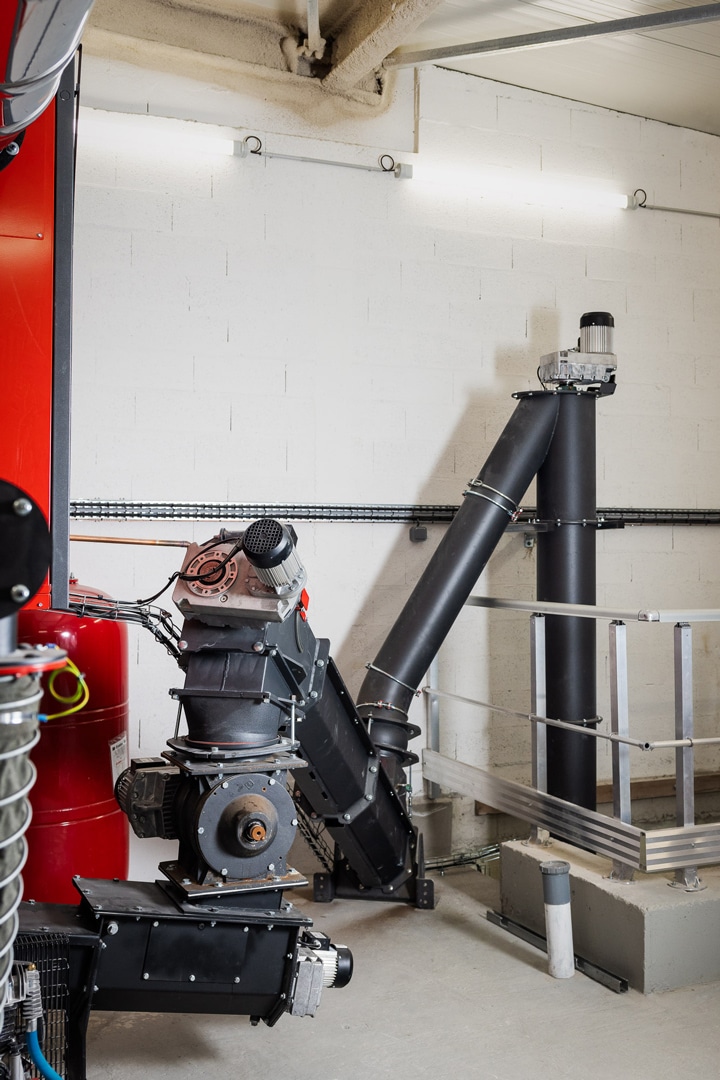

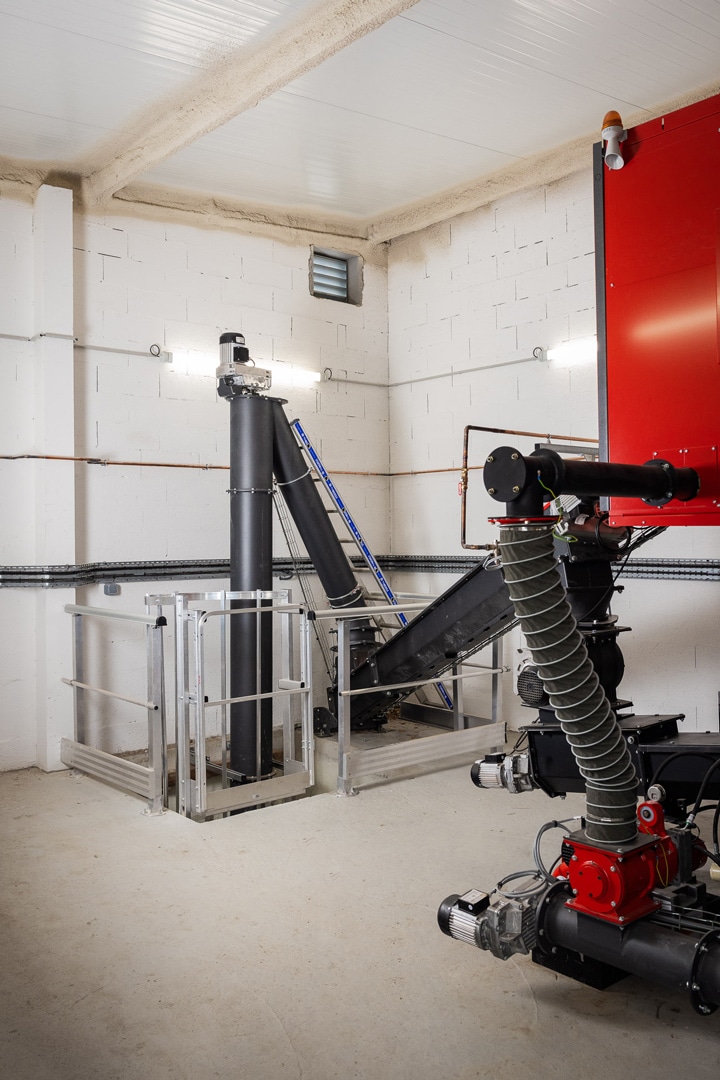

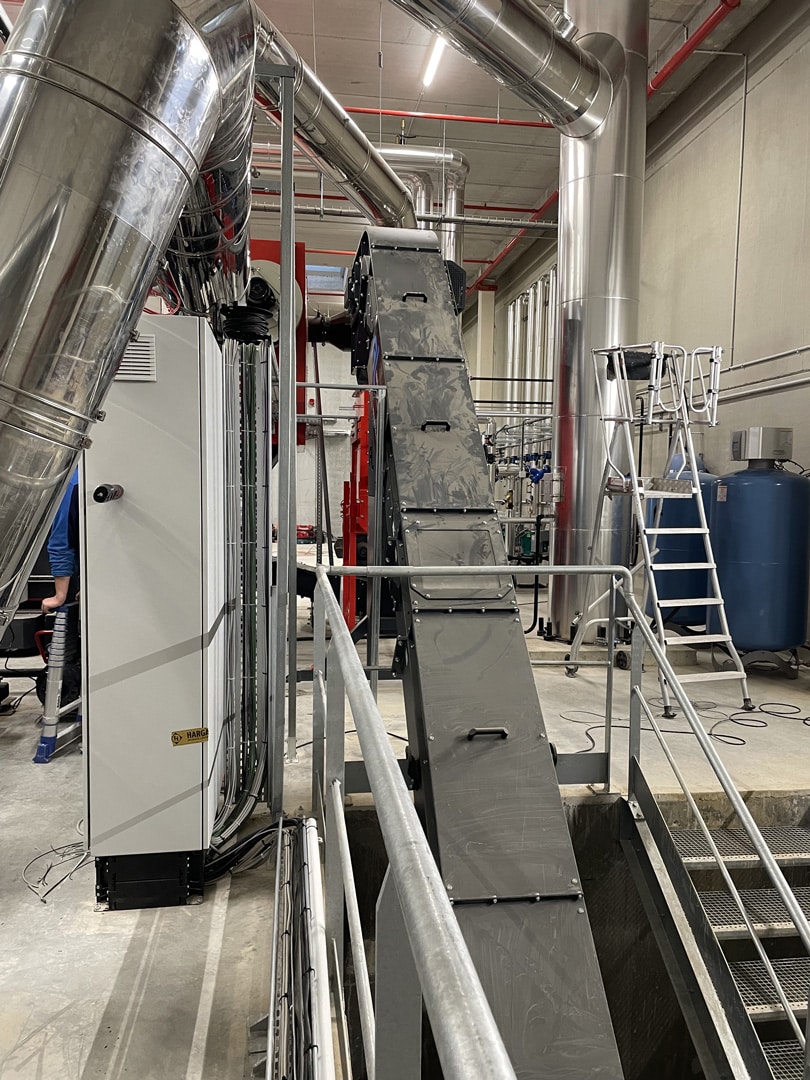

Notre gamme intègre des vis de transfert semi-lourdes adaptées à des chaudières de 450 à 2500 kW.

Aperçu

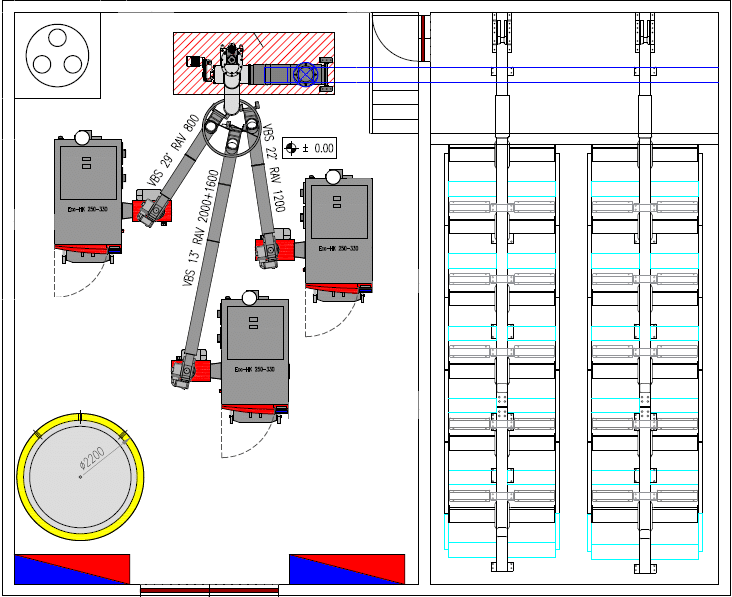

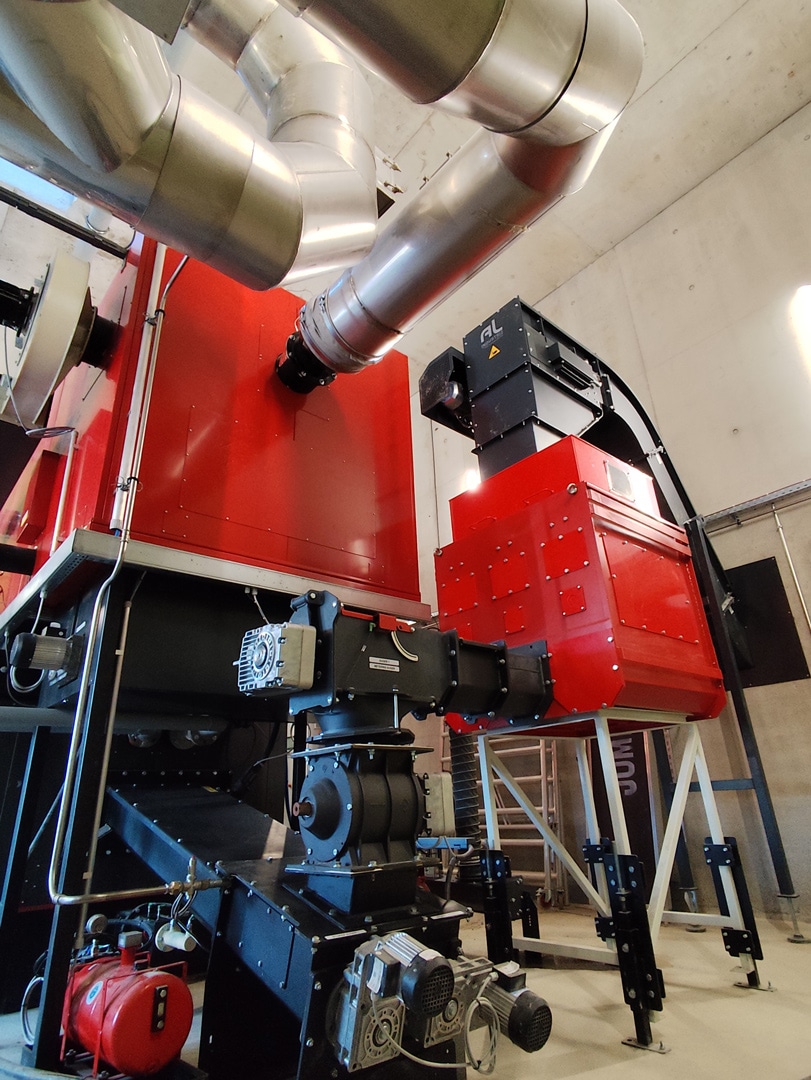

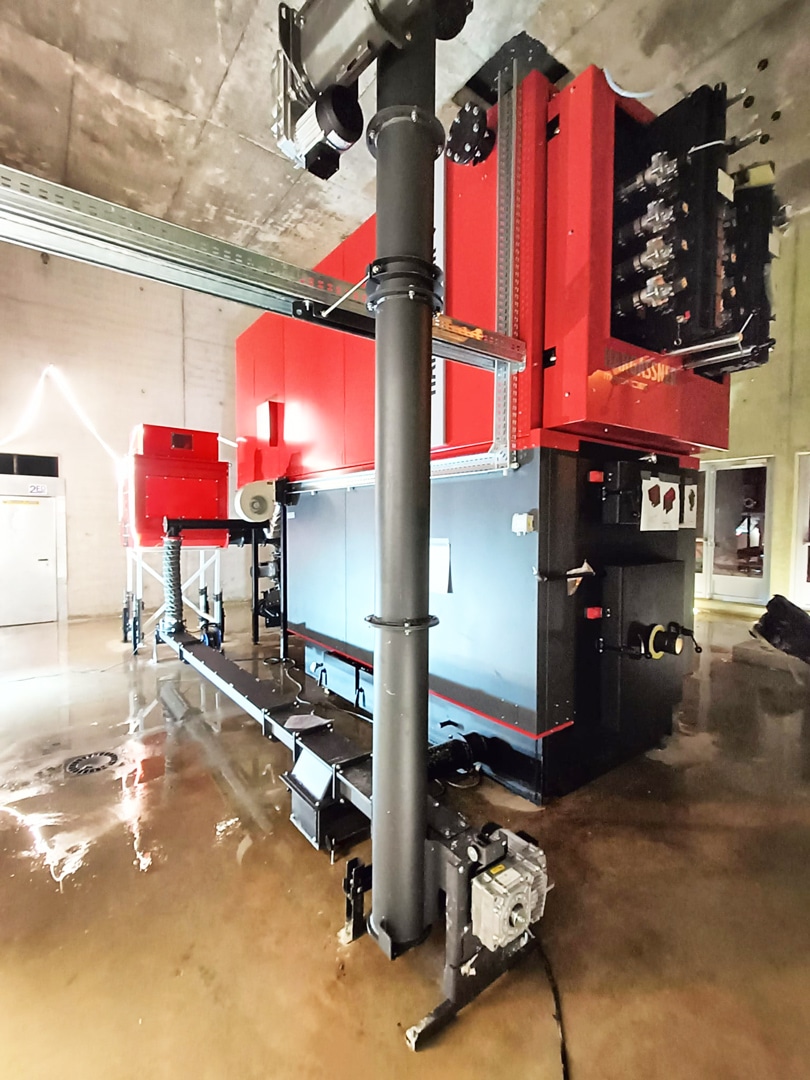

Répartiteur rond et lourd
Le répartiteur dispose de son propre entrainement ainsi que de pieds réglables. Il distribue le bois déchiqueté par le biais d’ouvertures pour chaque chaudière et de vis de transfert.
Les répartiteurs lourds assurent le même fonctionnement pour les chaudières Magno. Ils existent en 3 modèles avec leurs préconisations d’utilisation :
- Répartiteur VTB2-V : pour l’alimentation de 2 chaudières avec un seul silo, comprenant un réservoir de transfert carré, 2 kits de cellules photoélectriques et 2 ouvertures pour les vis de transfert pour deux Magno de 600 kW max. chacune
- Répartiteur VTB2 : pour l’alimentation de 2 chaudières avec un seul silo, comprenant un réservoir de transfert carré, 2 kits de cellules photoélectriques et 2 ouvertures pour les vis de transfert pour deux Magno de 2500 kW max. chacune
- Répartiteur VTB3 : pour l’alimentation de 3 chaudières avec un seul silo, comprenant un réservoir de transfert carré, 3 kits de cellules photoélectriques et 3 ouvertures pour les vis de transfert pour trois Magno de 2500 kW max. chacune
Il est parfois utile d’associer une seule chaudière à un répartiteur.

Aperçu
Idéal pour les silos rectangulaires

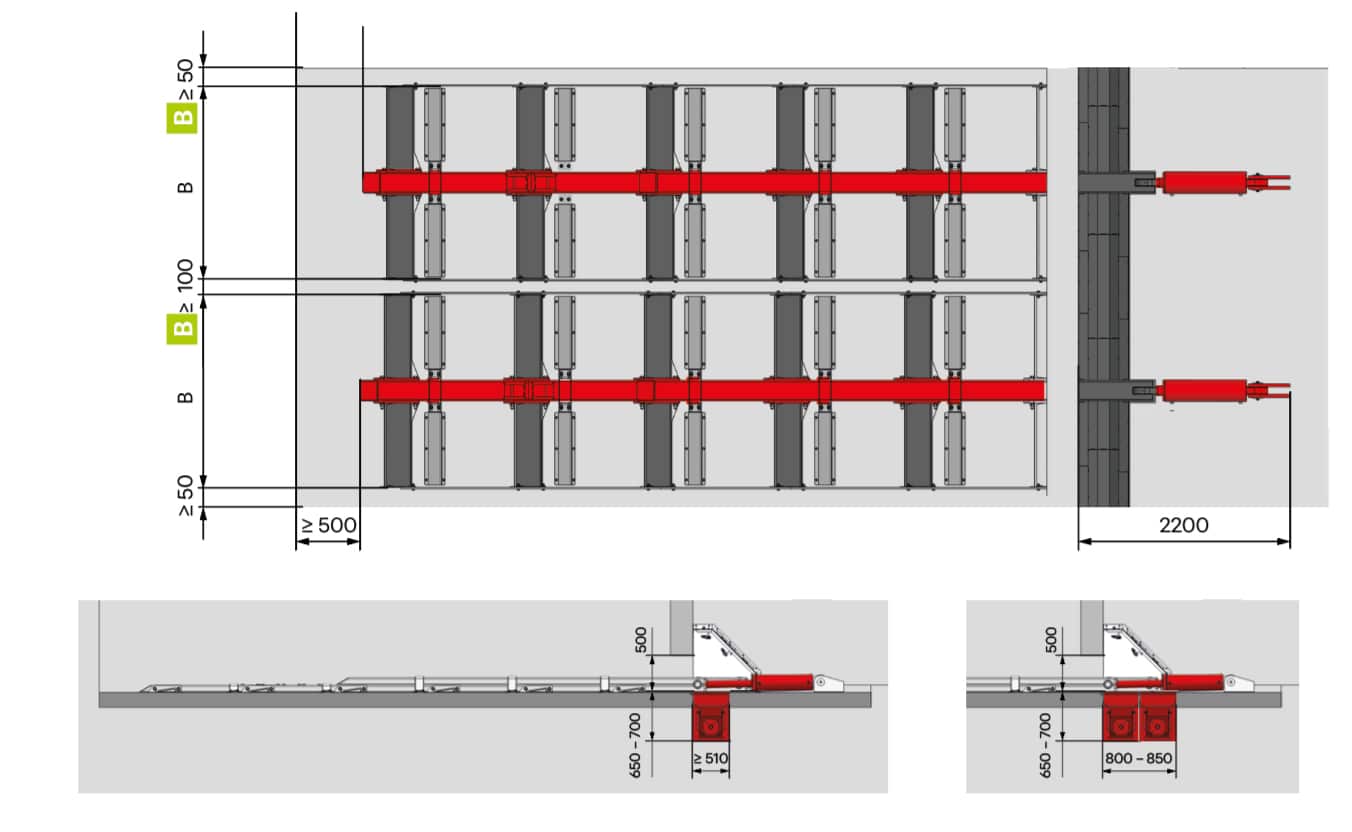

Fond racleur

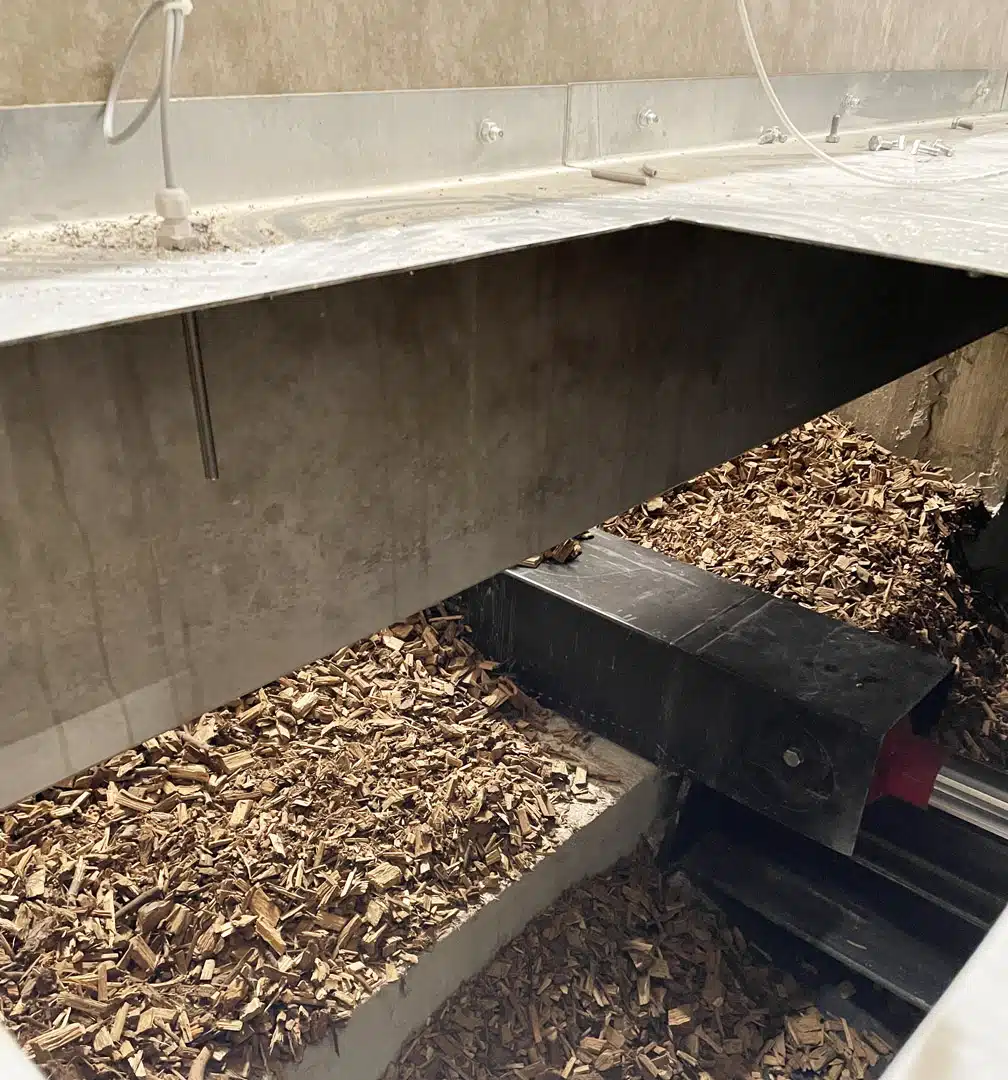

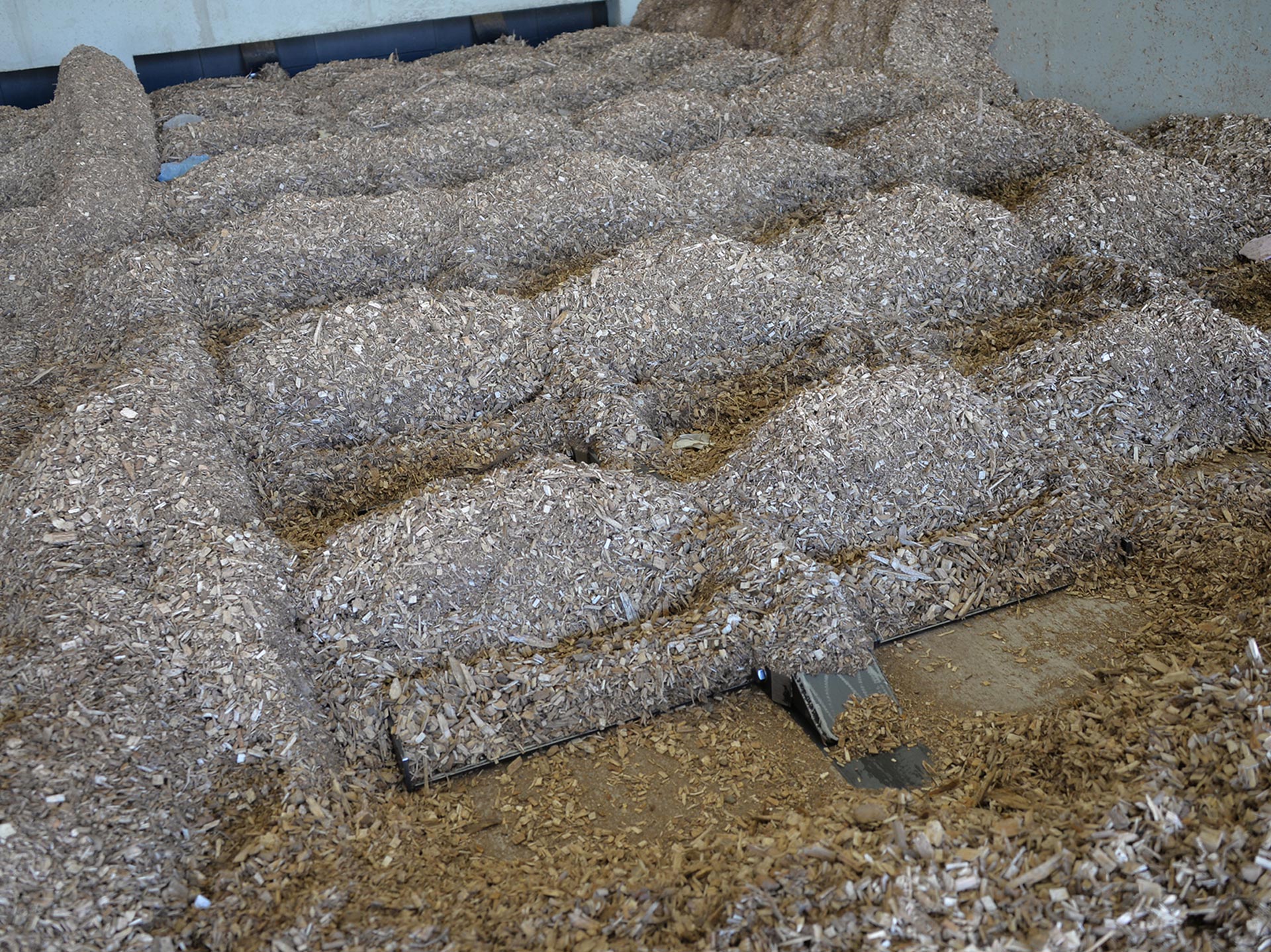

Un ou plusieurs racleurs situé(s) au sol se déplacent en va-et-vient grâce à leur vérin hydraulique situé à l’extérieur du silo. Ils tirent ainsi le combustible jusqu’à la goulotte située au fond du silo où se trouve une vis de transfert acheminant le combustible jusqu’à la chaudière.
En fonction de la taille et de la hauteur du silo, le système d’entrainement peut être constitué d’un ou de plusieurs racleurs.

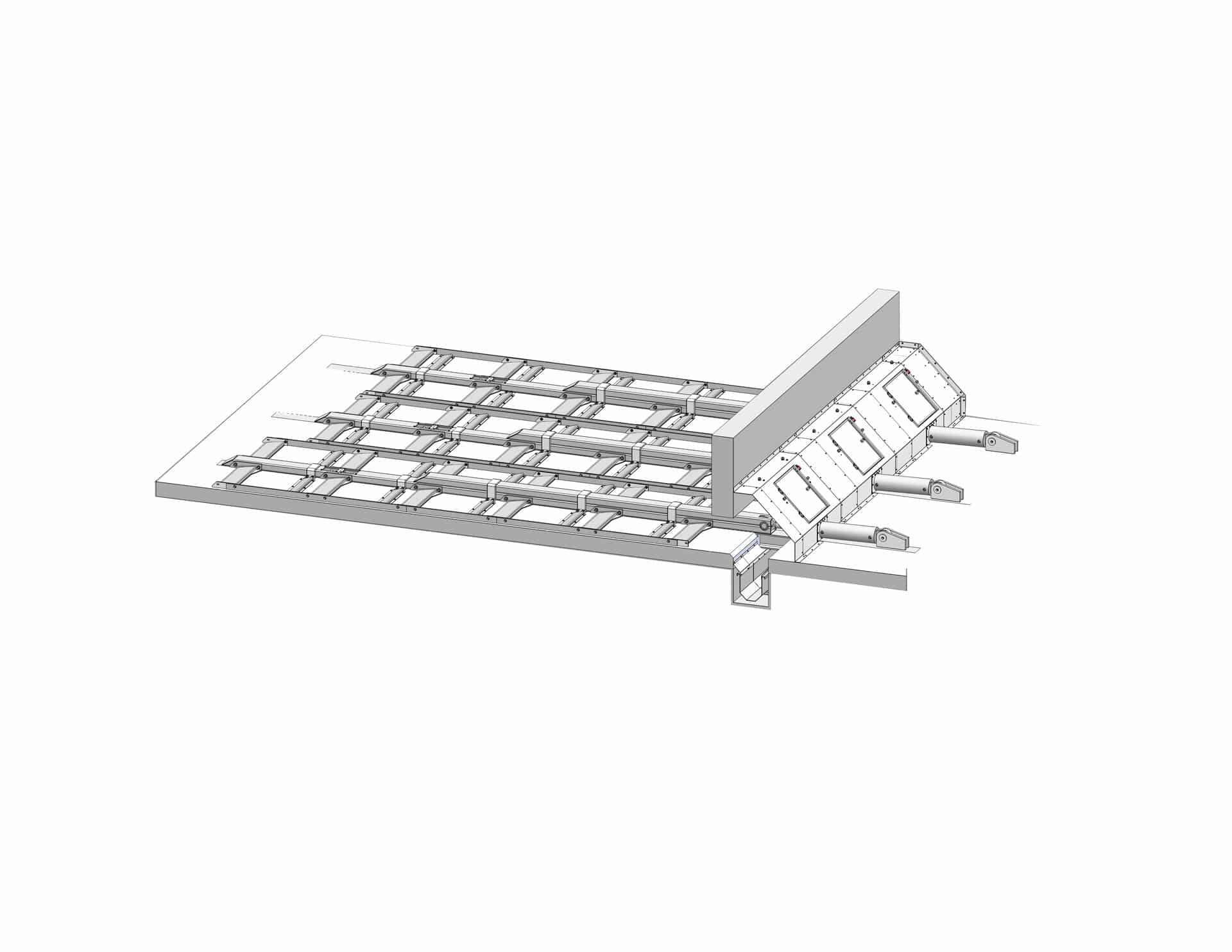

Fonctionnement d'un fond racleur
Le silo est relié à la chaudière ou au répartiteur par une vis de transfert transversale placée au fond, vers les poussoirs hydrauliques. La cloison entre le silo et le convoyeur à vis transversal de collecte est érigée sur place selon les plans.

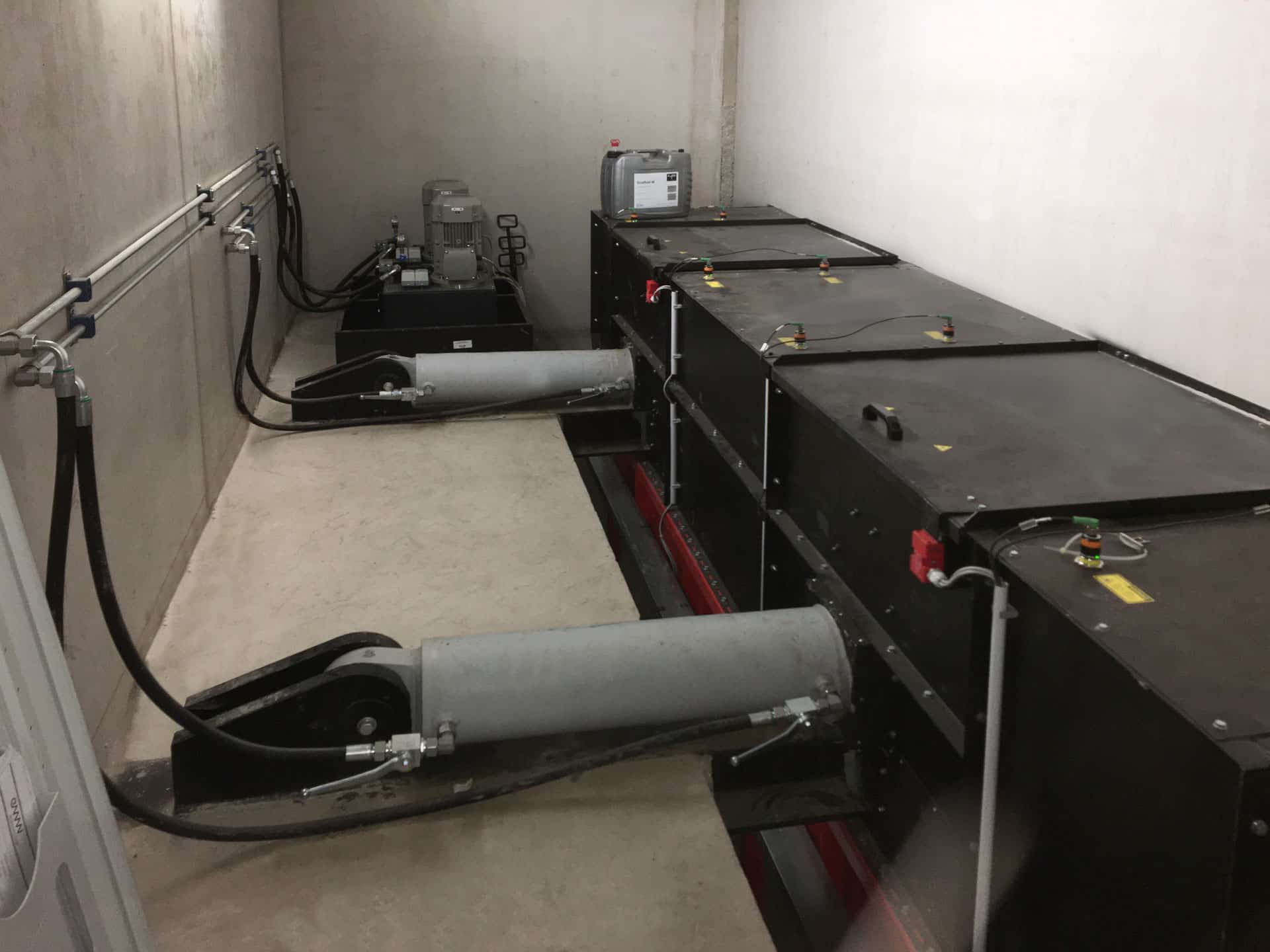

L’entraînement hydraulique se compose d’un groupe hydraulique avec pompe hydraulique et réservoir d’huile, ainsi que d’un vérin hydraulique par poussoir. Les vérins sont reliés à l’unité au moyen de flexibles hydrauliques.

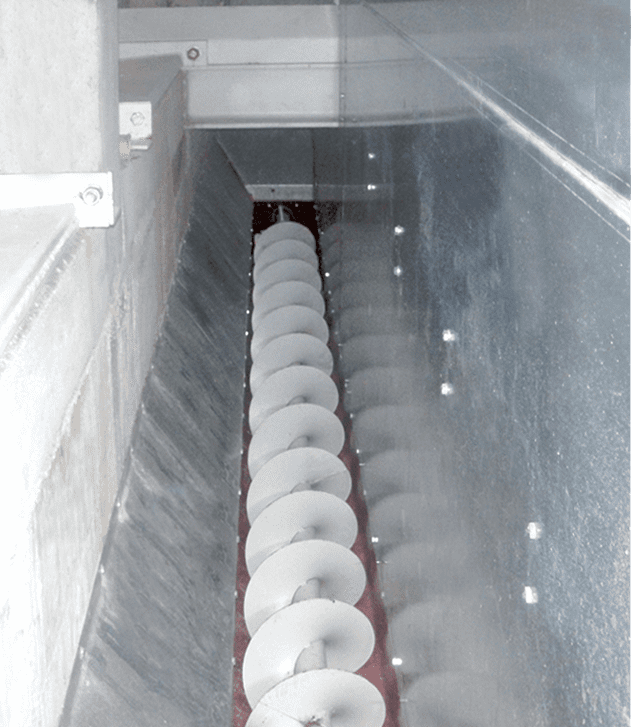

Le combustible est entraîné vers la vis d’extraction, au cours du cycle de travail du vérin hydraulique. Le niveau dans la goulotte à vis est contrôlé par un indicateur de niveau (barrières photoélectriques). Cette barrière photoélectrique commute le système hydraulique.

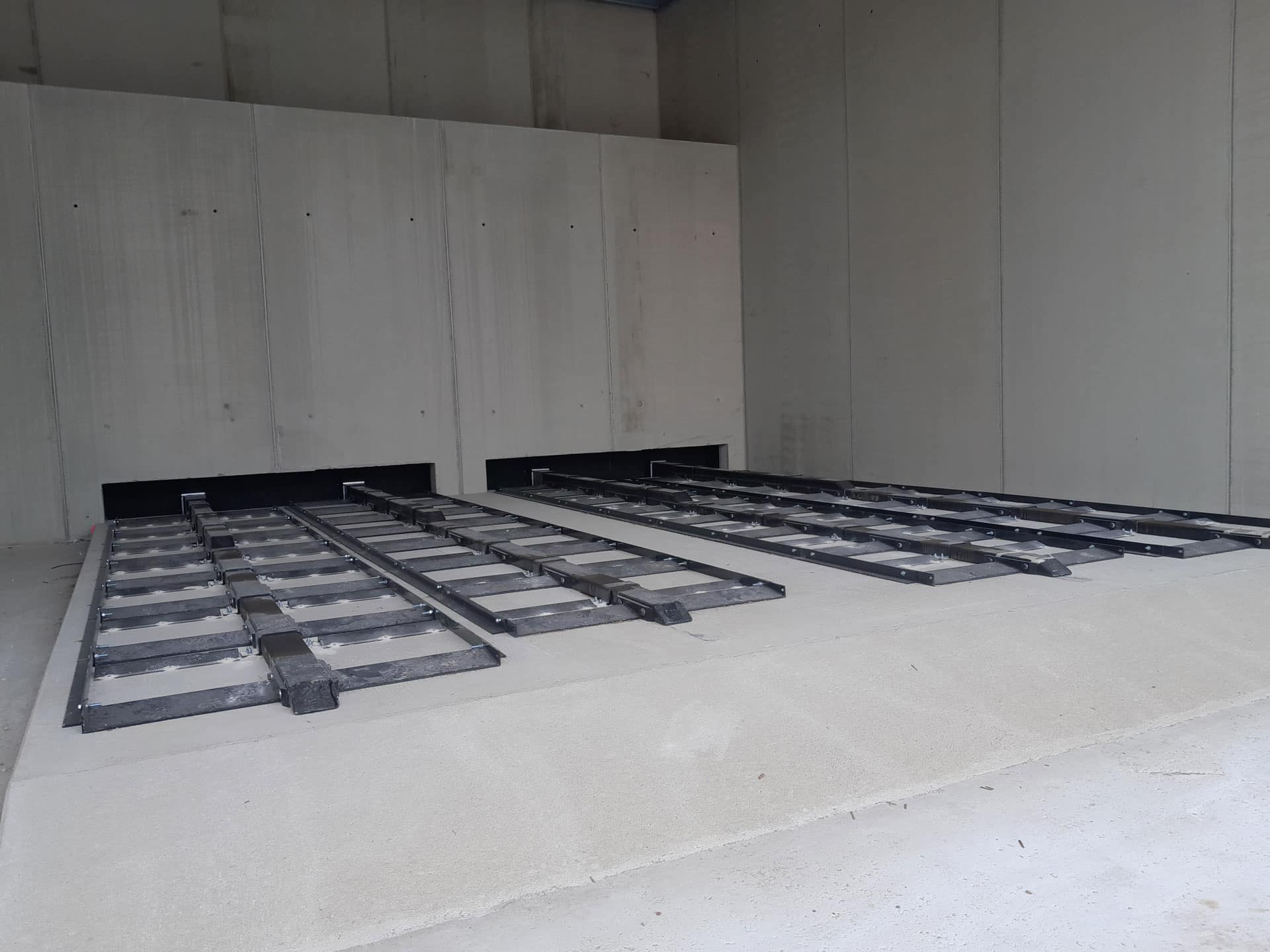

À l’intérieur du silo, une poutre en “I” de 200 mm de hauteur avec des ancrages robustes est fixée au plancher du silo. Elle sert de sous-structure et de guide pour la tige de poussée. Elle est ensuite coulée dans le béton (travaux sur site lors du montage).

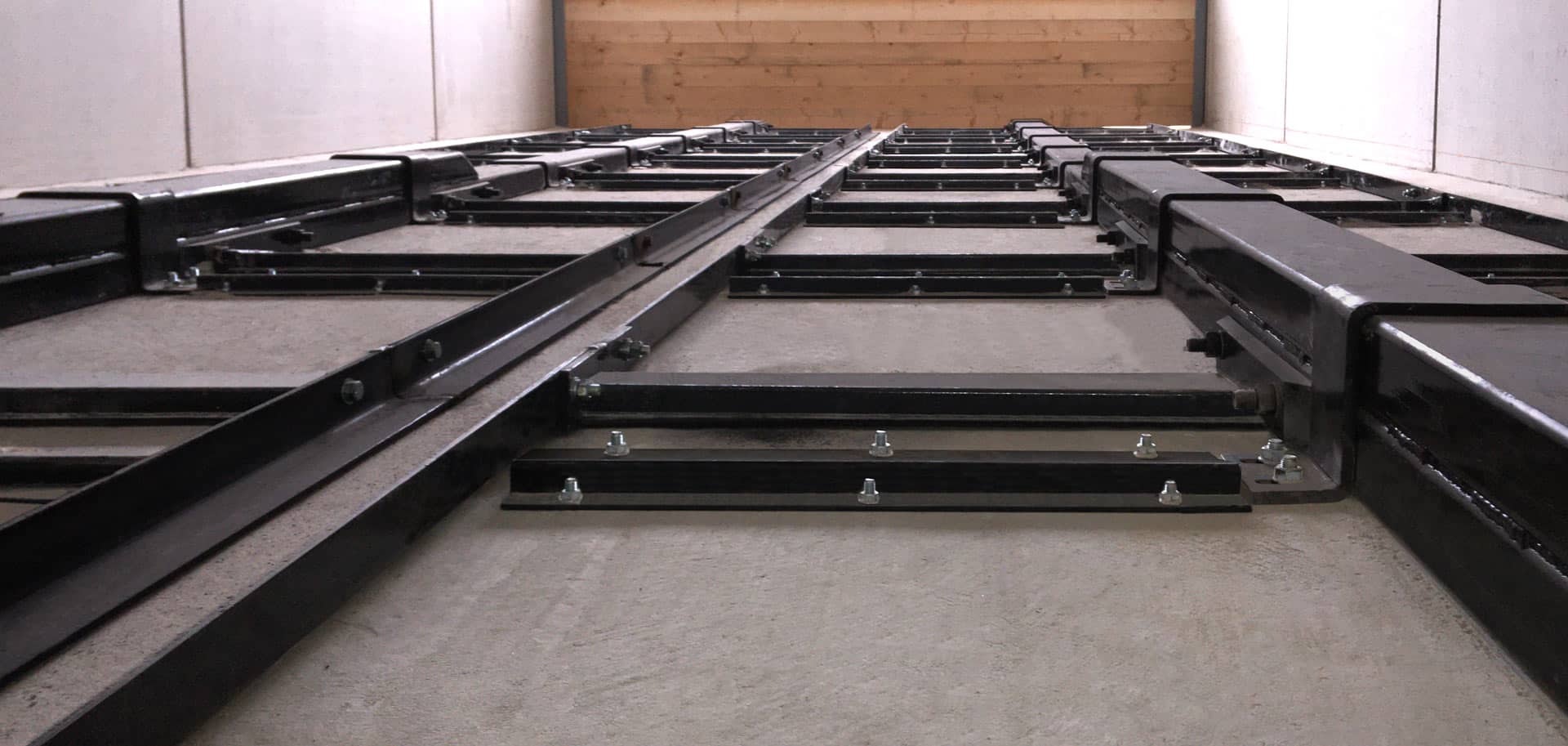

La tige de poussée se compose d’une construction tubulaire fixée à la poutre à l’aide d’un dispositif de maintien. Elle est soudée aux barres longitudinales vissées sur les côtés. Des cales transversales sont vissées entre les deux barres longitudinales. Cet ensemble effectue un mouvement de va-et-vient afin de pousser le bois vers la vis.
Comment cet ensemble parvient-il à pousser le bois dans une seule direction ?
Les cales se composent d’un côté vertical qui pousse le bois vers la vis transversale. De l’autre côté, les cales possèdent un pan incliné permettant d’effectuer le mouvement de retour sans pousser le bois.
De plus, d’autres cales sont fixées au sol en béton entre les cales mobiles. Elles retiennent le combustible lors du mouvement de retour des cales mobiles.
Aperçu
Les conteneurs à fond racleur facilitent l'approvisionnement en combustible.

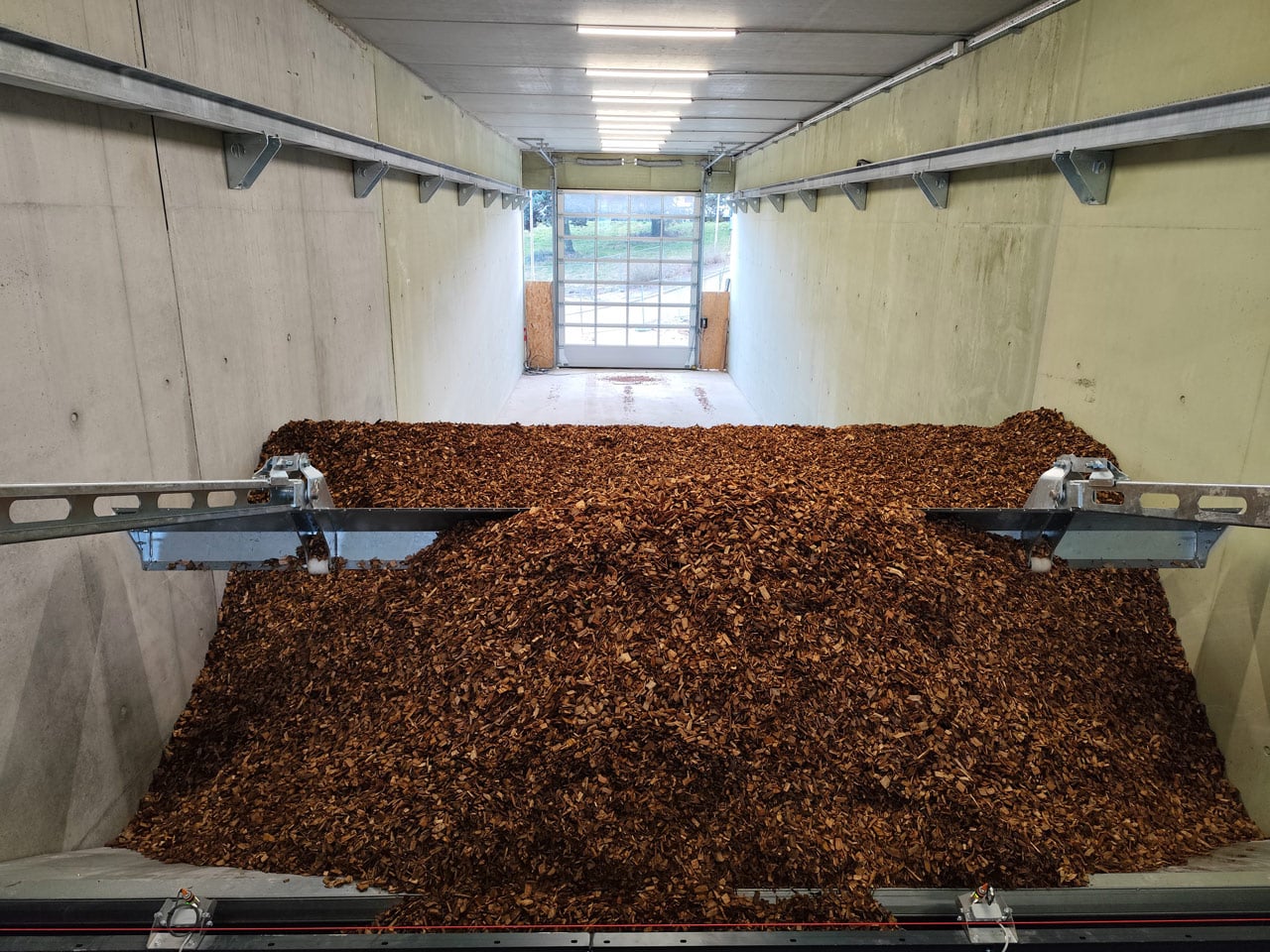

Conteneur à fond racleur, le stockage autonome amovible
Les conteneurs à fond racleur sont des silos prééquipés et mobiles de 36 m³ chacun. Le fournisseur de bois vous livre le conteneur prérempli en combustible en remplacement du conteneur vide. La rotation des livraisons en combustible est ainsi optimisée.
Le bois est acheminé vers la chaudière via des fonds racleurs et des vis sans fin. Lorsqu’un des conteneurs est vide, il est transporté vers la plateforme d’approvisionnement pour être rechargé. Pendant ce temps, l’installation s’alimente à partir de l’autre conteneur.
