RAPS, l'extracteur de silo à granulés par aspiration

Extraction de granulés de bois Aspiration ponctuelle RAPS | Hargassner

Pratique pour de nombreux silos

RAPS, l'extracteur à pellets par aspiration

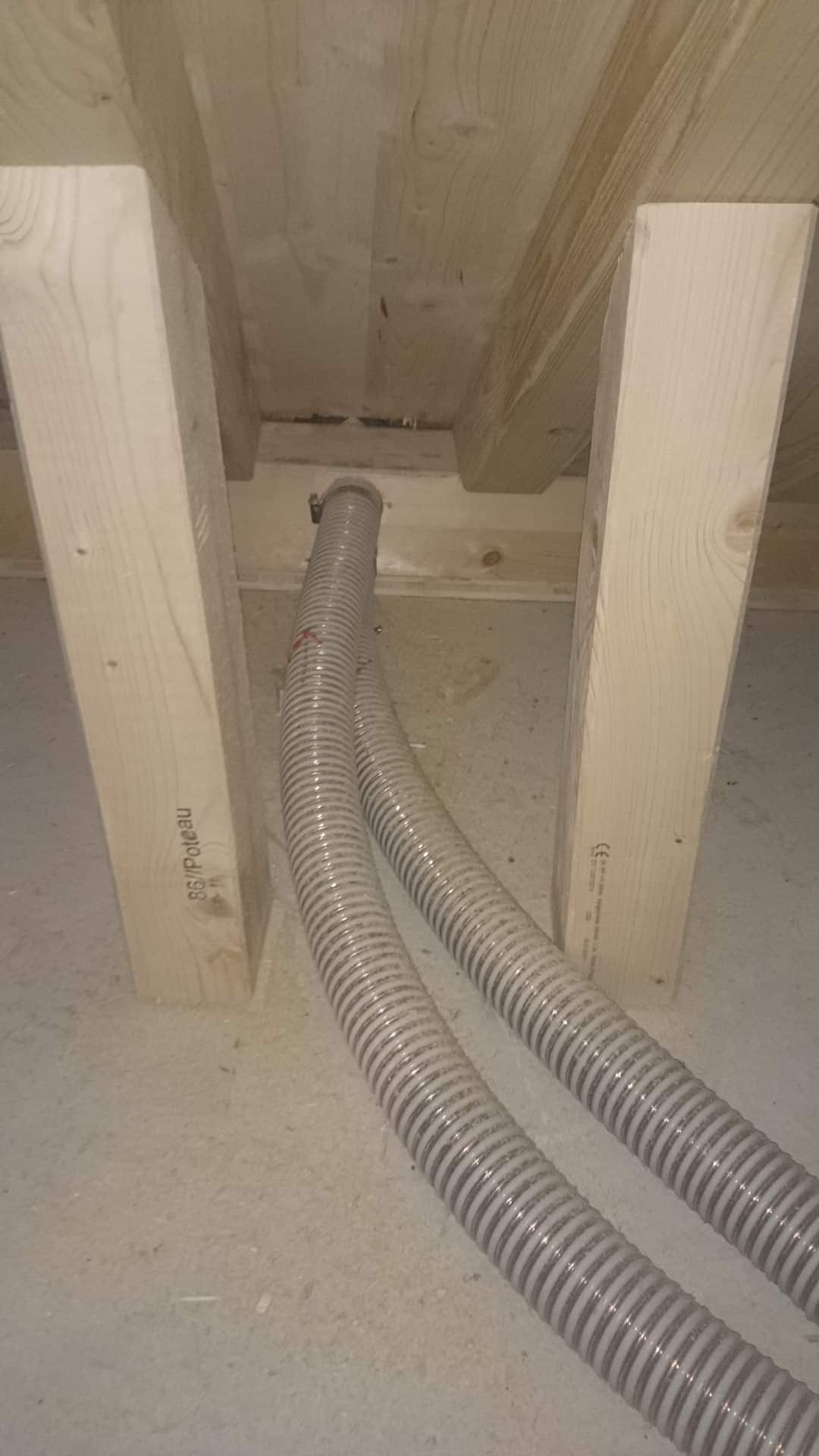

Un ou plusieurs points d’aspiration fixes situés au fond du silo transfèrent les granulés vers la chaudière par aspiration via des tuyaux flexibles. Il est composé d’une embase dont la forme brevetée garantit une qualité de fonctionnement sans voûtage ni bourrage.

Jusqu’à 6 m de hauteur de silo
Distance jusqu’à 20 m entre le silo et la chaudière à granulés

Obtenez le tarif de l'extracteur RAPS

Local de stockage des pellets avec aspiration ponctuelle simple | Hargassner

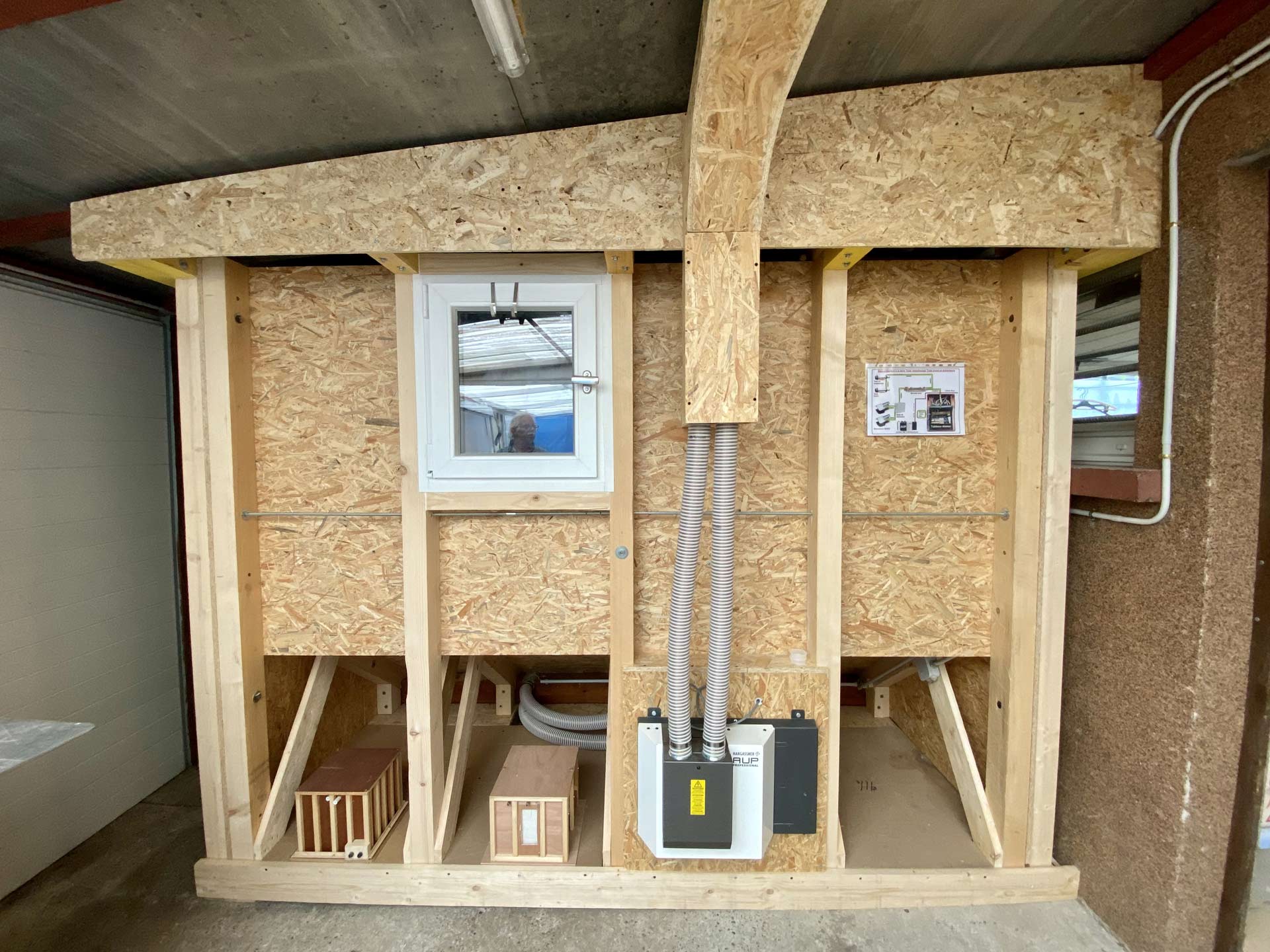

L'unité de commutation automatique AUP permet d'extraire les granulés à 2, 3, 4, 6 ou 8 points d'aspiration différents.

Plusieurs points d’aspiration peuvent être installées en combinaison avec une unité de commutation (manuelle ou automatique). Nos unités de commutation alternent l’aspiration d’un point à l’autre afin d’exploiter le volume du silo.

Le système de commutation automatique est piloté par la régulation Hargassner de la chaudière. Le changement de position se fait lorsqu’un silo ou un point d’extraction de silo est vide (détection du temps de remplissage trop long).

Elles peuvent être utilisées sans fond incliné dans de petits locaux.
Unité de commutation manuelle UE : jusqu’à 3 points d’aspiration possibles

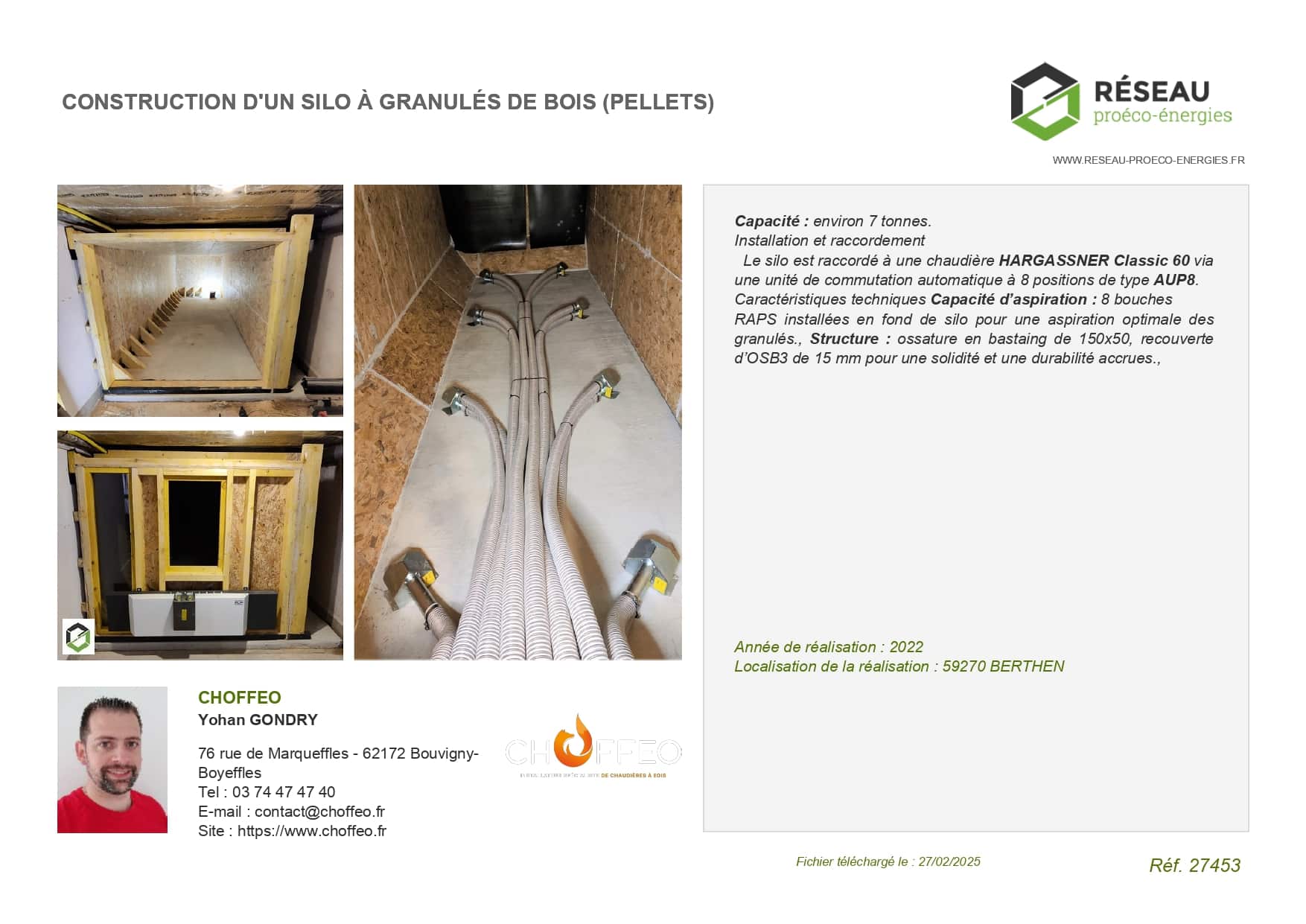

L’unité de commutation automatique AUP : jusqu’à 8 points d’aspiration possibles

Local de stockage des pellets avec quadruple aspiration ponctuelle | Hargassner

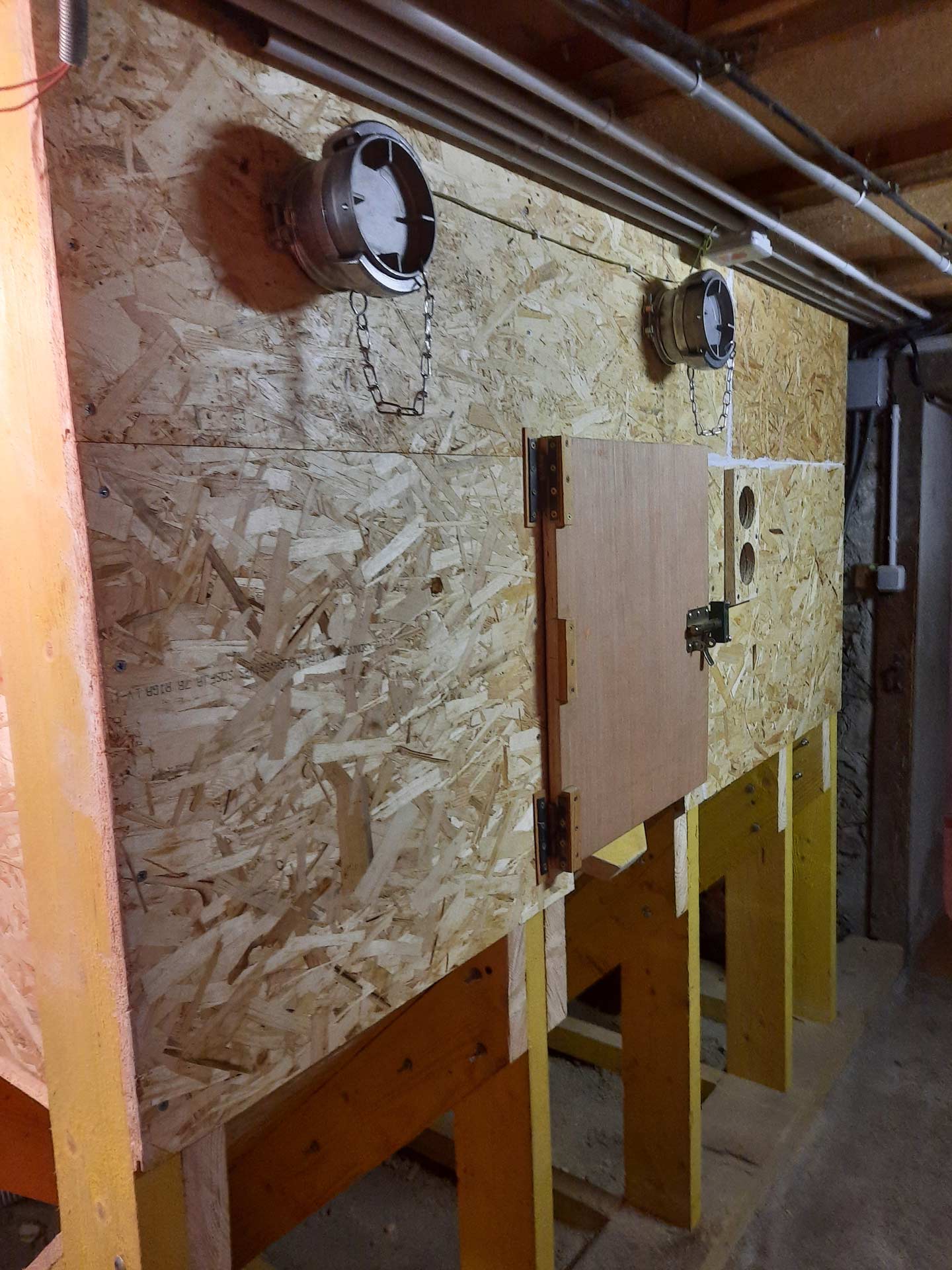

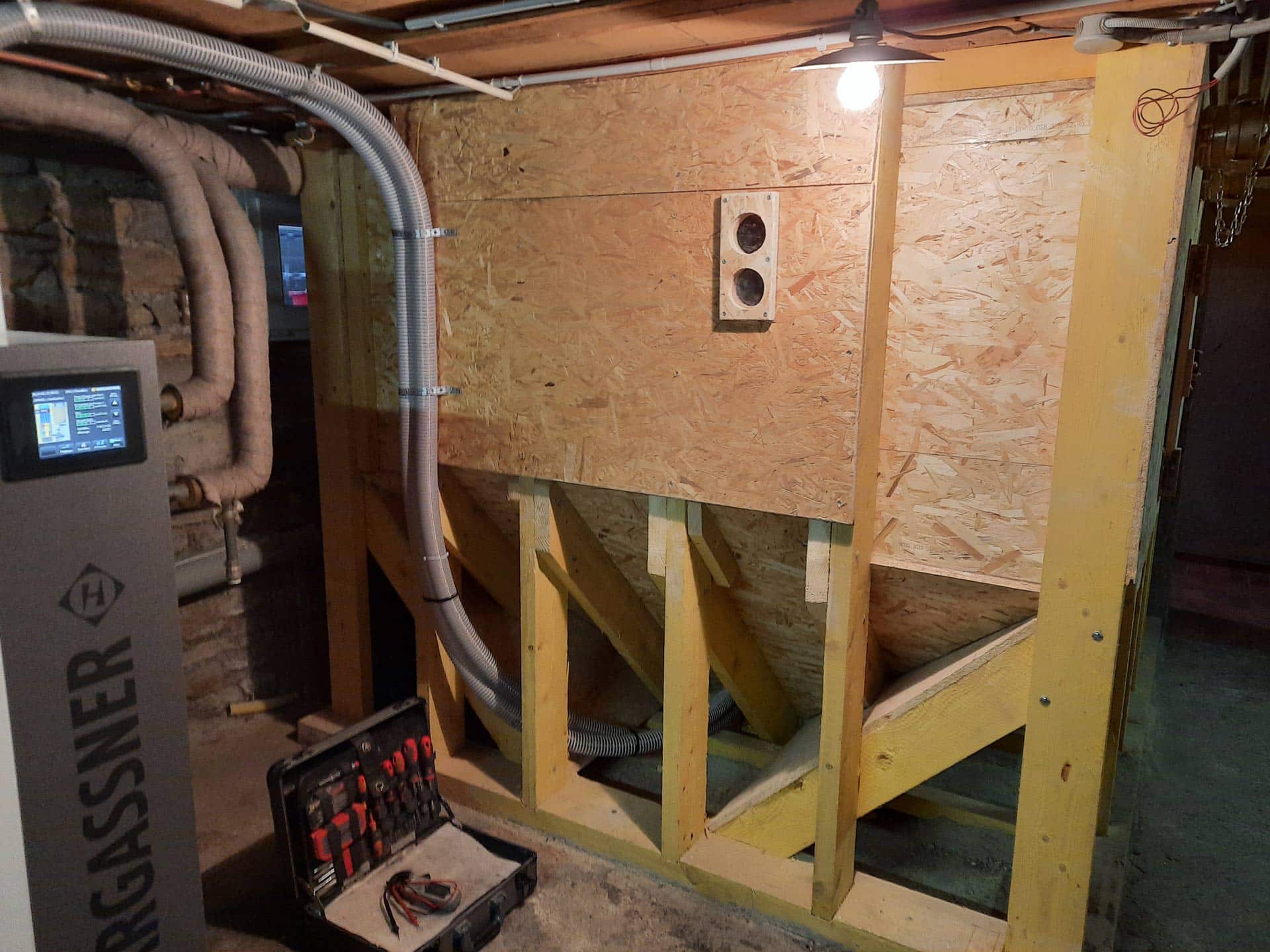

Préparation du silo à granulés pour le système RAPS

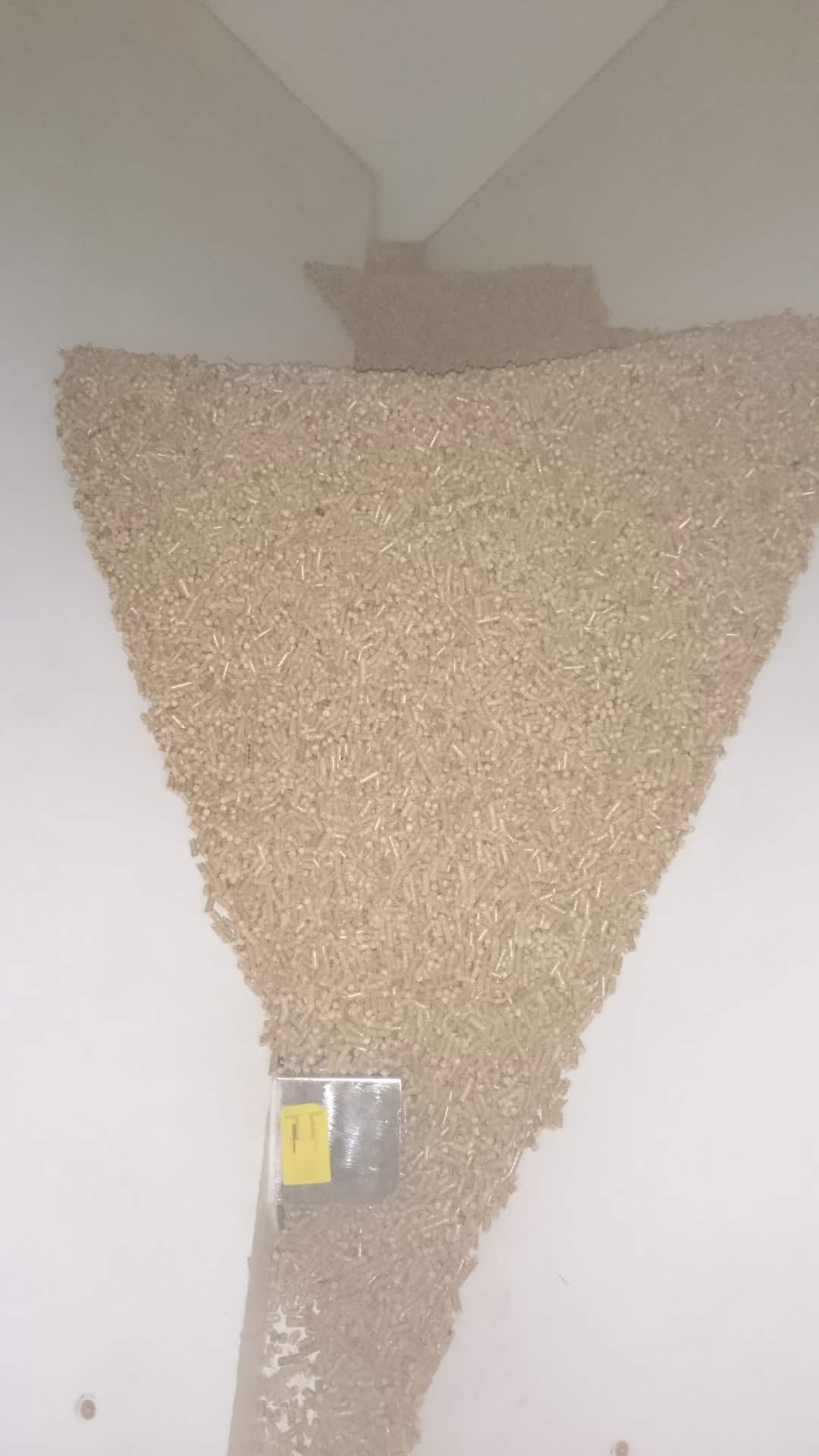

La structure et l’aménagement du silo sont déterminés par la taille et la forme de la pièce. Le silo peut être confectionné sans ou avec 2 ou 4 pans inclinés à 35°, en forme de V ou de pointe de diamant (non fourni).

Plancher en bois incliné à 35° : le silo doit comporter un plancher en bois à 35° sur au moins deux côtés.

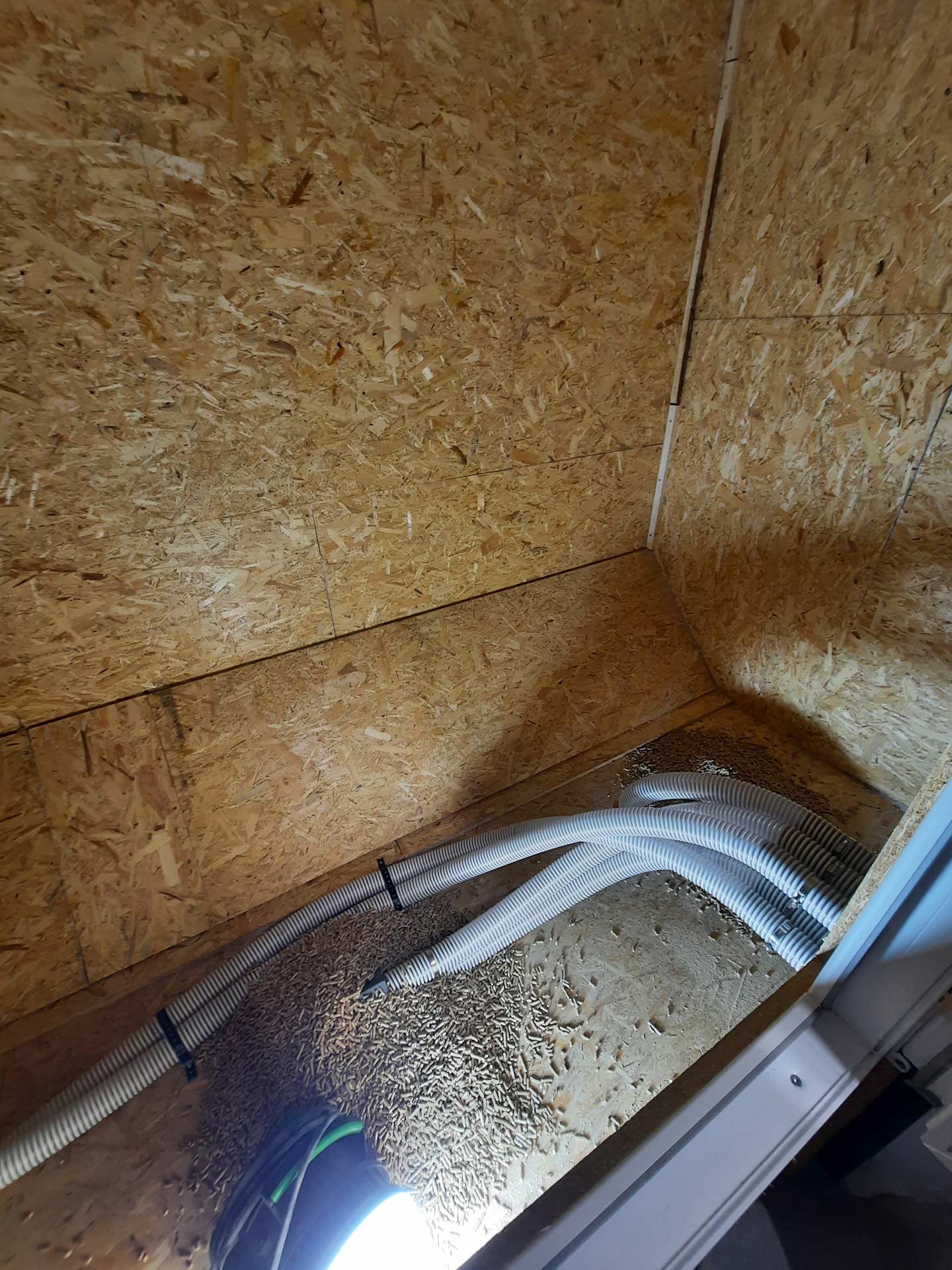

Silo sans plancher incliné : avec l’utilisation de plusieurs points d’aspiration et d’une unité de commutation (AUP)

Pour une autonomie optimale, la taille du silo est limitée à une dimension de 2,5 x 3,0 m maxi (en largeur et en longueur) pour un point d’aspiration. Le positionnement ou l’ajout de points d’aspiration permettent d’exploiter au mieux le volume du silo.

Pour les chaudières à pellets de plus de 70 kW, nous recommandons d’installer un système de tuyauterie flexible renforcé afin d’éviter l’usure prématurée du système. La longueur d’aspiration maximale varie en fonction du type d’extraction et de la configuration du système.
